Arduino - tira de LEDs WS2812B
En este tutorial, vamos a aprender cómo usar Arduino para controlar una tira de LEDs RGB WS2812B. Con un único pin de Arduino:
- Arduino puede controlar el color de cada LED en la tira de LEDs de forma individual
- Arduino puede cambiar el brillo de cada LED en la tira de LEDs de forma individual
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de la tira de LEDs RGB WS2812B
Asignación de pines
La tira de LED RGB WS2812B tiene tres pines:
- Pin GND: debe conectarse a GND (0 V)
- Pin VCC: debe conectarse a 5 V de una fuente de alimentación externa
- Pin Din: es el pin que recibe la señal de control. Debe estar conectado a un pin de Arduino.
※ Nota:
El orden de los pines puede variar entre fabricantes. UTILICE SIEMPRE las etiquetas impresas en la tira de LEDs.

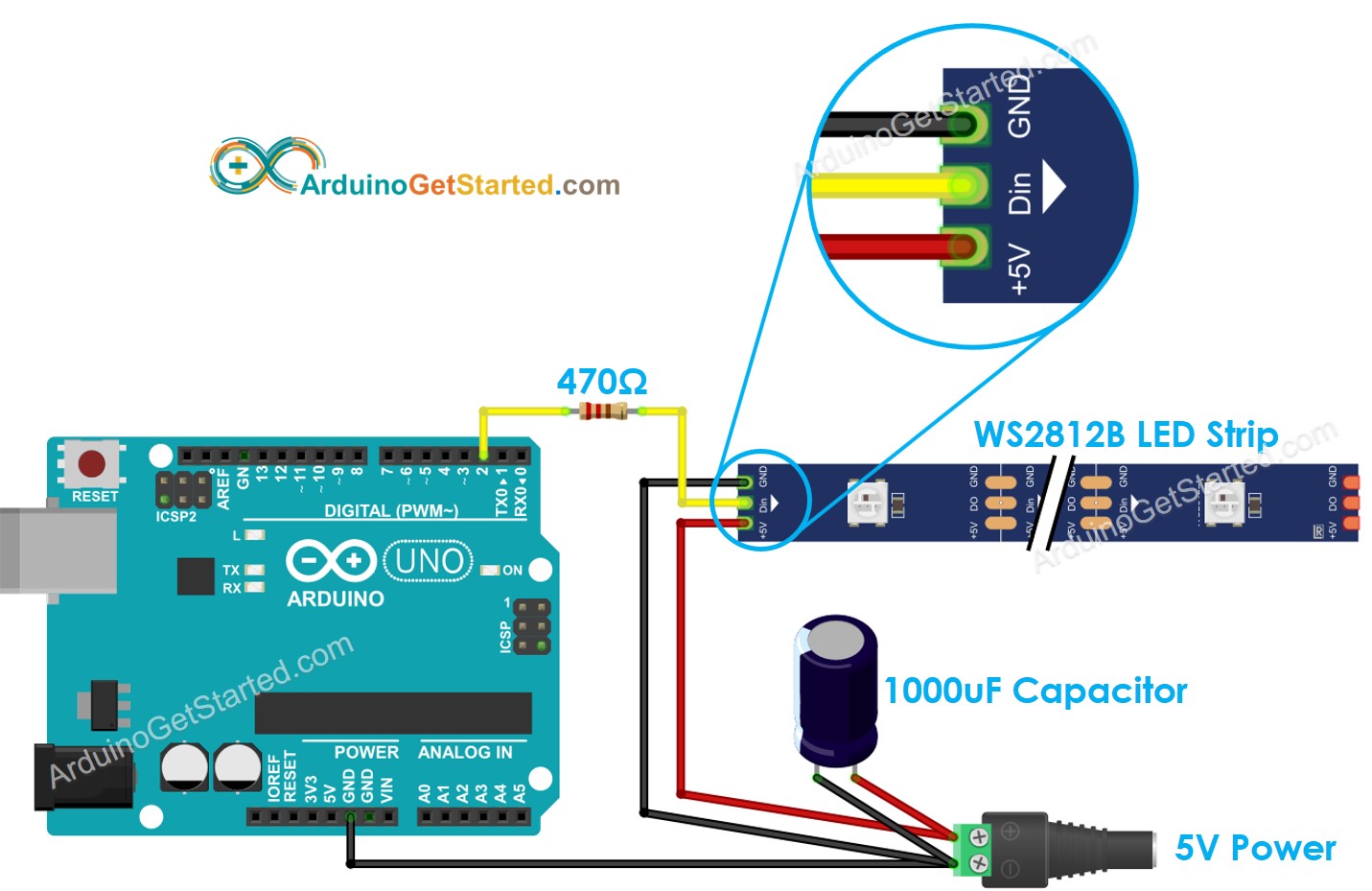

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Cómo programar para la tira de LED RGB WS2812B
Hay dos bibliotecas que se pueden usar para controlar la tira de LEDs WS2812B:
- Biblioteca Adafruit NeoPixel.
- Biblioteca FastLED.
Este tutorial utilizará la biblioteca Adafruit NeoPixel.
- Declara un objeto WS2812B
#define PIN_WS2812B 4 // Arduino pin that connects to WS2812B
#define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B
Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
- Inicializa el WS2812B
WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED)
- Establecer el color de cada LED individual (llamado píxel).
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0));
- Establecer el brillo de todas las tiras.
WS2812B.setBrightness(100); // a value from 0 to 255
※ Nota:
- WS2812B.setBrightness() se utiliza para todos los píxeles de la tira de LEDs.
- Para establecer el brillo de cada píxel individual, podemos escalar el valor de color.
- Los valores establecidos por WS2812B.setBrightness() y WS2812B.setPixelColor() solo tienen efecto cuando se llama a WS2812B.show().
Código de Arduino
El código de abajo hace:
- Pinta los píxeles de verde uno por uno con un retraso entre cada píxel
- Apaga todos los píxeles durante dos segundos
- Enciende todos los píxeles en rojo al mismo tiempo durante dos segundos
- Repite el proceso anterior indefinidamente
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-ws2812b-led-strip
*/
#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h> // Required for 16 MHz Adafruit Trinket
#endif
#define PIN_WS2812B 4 // Arduino pin that connects to WS2812B
#define NUM_PIXELS 30 // The number of LEDs (pixels) on WS2812B
#define DELAY_INTERVAL 250 // 250ms pause between each pixel
Adafruit_NeoPixel WS2812B(NUM_PIXELS, PIN_WS2812B, NEO_GRB + NEO_KHZ800);
void setup() {
WS2812B.begin(); // INITIALIZE WS2812B strip object (REQUIRED)
}
void loop() {
WS2812B.clear(); // set all pixel colors to 'off'. It only takes effect if pixels.show() is called
// turn pixels to green one by one with delay between each pixel
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
WS2812B.setPixelColor(pixel, WS2812B.Color(0, 255, 0)); // it only takes effect if pixels.show() is called
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(DELAY_INTERVAL); // pause between each pixel
}
// turn off all pixels for two seconds
WS2812B.clear();
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // off time
// turn on all pixels to red at the same time for two seconds
for (int pixel = 0; pixel < NUM_PIXELS; pixel++) { // for each pixel
WS2812B.setPixelColor(pixel, WS2812B.Color(255, 0, 0)); // it only takes effect if pixels.show() is called
}
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // on time
// turn off all pixels for one seconds
WS2812B.clear();
WS2812B.show(); // send the updated pixel colors to the WS2812B hardware.
delay(2000); // off time
}
Pasos R\u00e1pidos
- Dirígete al icono de Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “NeoPixel NeoPixel”, luego encuentra la biblioteca WS2812B de Adafruit
- Haz clic en el botón Instalar para instalar la biblioteca NeoPixel.
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
- Observa el efecto LED
※ Nota:
Para cualquier efecto LED complicado, ofrecemos el servicio de programación pagado
