Arduino - sirena

En este tutorial, vamos a aprender a programar Arduino para controlar una sirena y producir un sonido de advertencia y/o una luz.

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Relé
1	×	12V Alarm Siren Horn
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Cables Puente
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Siren

Dependiendo del fabricante, una sirena puede emitir ya sea un sonido fuerte o una luz de advertencia, lo que la hace adecuada para un sistema de alarma. También está disponible en varios voltajes de operación. Este tutorial utilizará una sirena de 12 V, y otros voltajes serán similares.

Esquema de pines

Pinout de la sirena de 12 V para Arduino

La sirena de 12 V suele tener dos pines:

Pin negativo (-) (negro): debe conectarse a GND del suministro de alimentación DC
Pin positivo (+) (rojo): debe conectarse a 12 V del suministro de alimentación DC

Cómo controlar una sirena

Si una sirena de 12 V es alimentada por una fuente de 12 V, emite un sonido y/o una luz de advertencia. Para controlar una sirena de 12 V, necesitamos usar un relé entre Arduino y la sirena de 12 V. Arduino puede controlar la sirena de 12 V mediante el relé. Si no conoces el relé (disposición de pines, cómo funciona, cómo programarlo, ...), aprende sobre el relé en el Tutorial de Arduino - Relé.

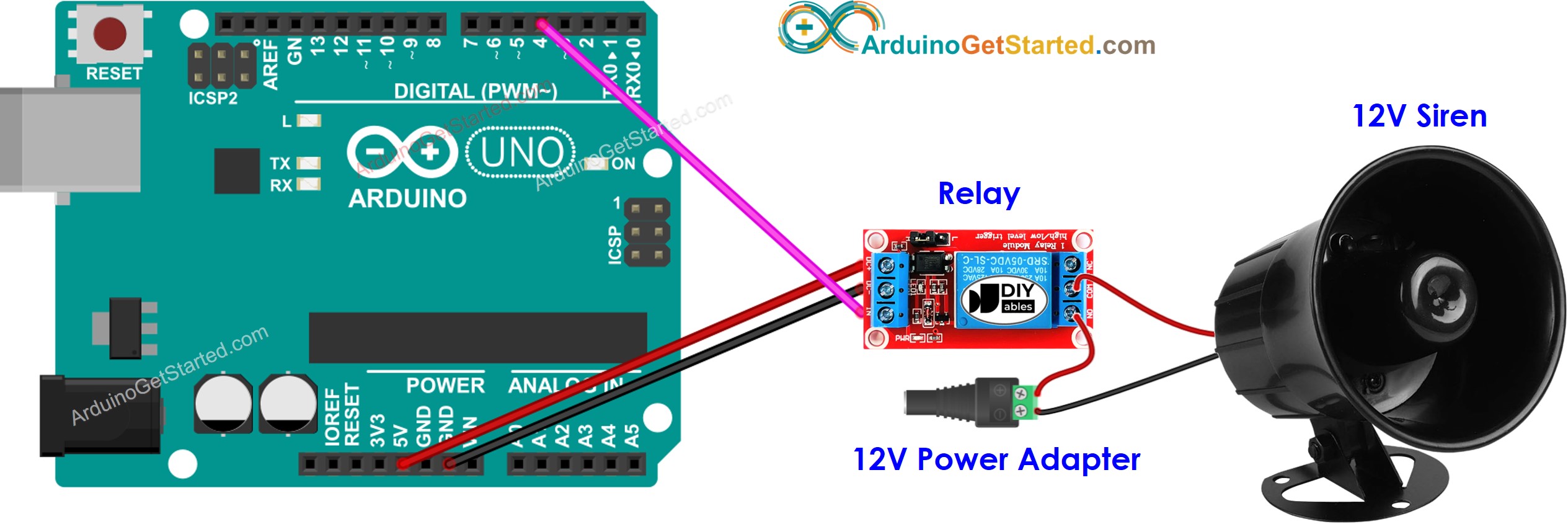

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino

El código que se muestra a continuación enciende repetidamente la sirena de 12 V a los dos segundos y la apaga a los cuatro segundos.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-siren */ #define RELAY_PIN 4 // the Arduino pin that controls the siren via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on siren 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off siren 5 seconds delay(4000); }

Pasos R\u00e1pidos

Conecta Arduino al PC mediante un cable USB
Abre Arduino IDE y selecciona la placa y el puerto correctos
Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino
Consulta el estado de la sirena

Explicación del código

Puede encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
