Arduino - Sensor táctil - LED
Vamos a aprender cómo:
- Enciende el LED si se toca el sensor táctil.
- Apaga el LED si no se toca el sensor táctil.
Aprenderemos cómo alternar el LED cada vez que se toque el sensor táctil en Arduino - Touch Sensor Toggles LED tutorial.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Acerca de LED y sensor táctil
Si no sabes sobre el LED y el sensor táctil (disposición de pines, cómo funcionan, cómo programarlos...), aprende sobre ellos en los tutoriales siguientes:

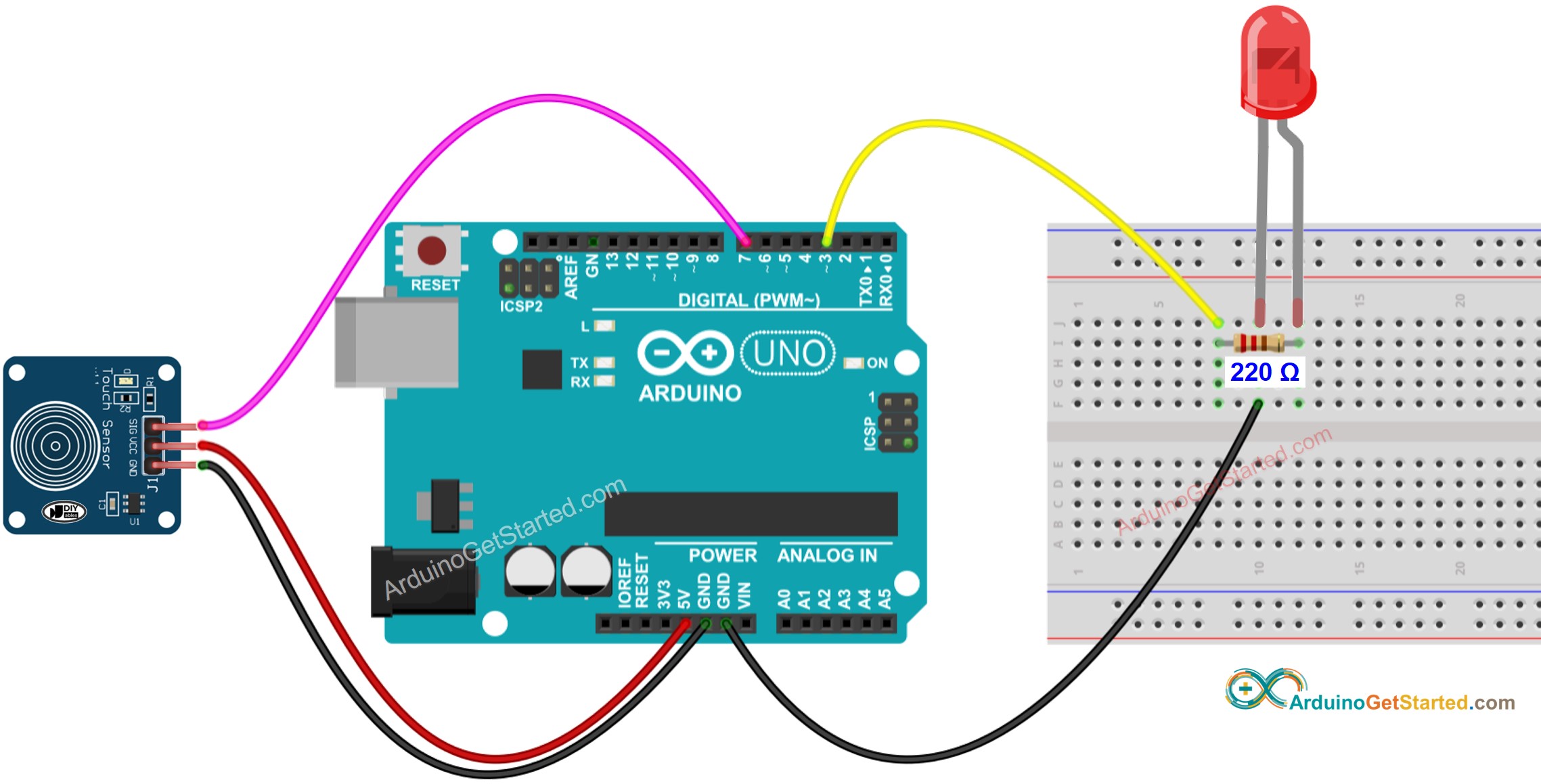

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-touch-sensor-led
*/
const int TOUCH_SENSOR_PIN = 2; // Arduino pin connected to the OUTPUT pin of touch sensor
const int LED_PIN = 3; // Arduino pin connected to LED's pin
void setup() {
Serial.begin(9600); // initialize serial
pinMode(TOUCH_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
int touchState = digitalRead(TOUCH_SENSOR_PIN); // read new state
if (touchState == HIGH) {
Serial.println("The sensor is being touched");;
digitalWrite(LED_PIN, HIGH); // turn on
}
else
if (touchState == LOW) {
Serial.println("The sensor is untouched");
digitalWrite(LED_PIN, LOW); // turn off
}
}
Pasos R\u00e1pidos
- Conecta el Arduino al PC mediante un cable USB
- Abre Arduino IDE, selecciona la placa y el puerto correctos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir de Arduino IDE para subir el código al Arduino
- Toca y mantén pulsado el sensor táctil durante varios segundos
- Observa el cambio en el estado del LED
Explicación del código
¡Lee la explicación línea por línea en las líneas de comentario del código fuente!
