Arduino - MQTT
En este tutorial, aprenderemos a usar Arduino para enviar/recibir datos a un broker MQTT utilizando el protocolo MQTT. En detalle, aprenderemos:
- Cómo conectar Arduino al broker MQTT
- Cómo programar Arduino para enviar datos al broker MQTT publicando datos en un tema MQTT
- Cómo programar Arduino para recibir datos suscribiéndose a un tema MQTT
Exploraremos dos casos de uso diferentes:
- Usando Arduino con un broker MQTT en línea.
- Usando Arduino con el broker MQTT instalado en tu PC.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de Arduino y MQTT
Asumiendo que ya estás familiarizado con el protocolo MQTT. Si no, por favor investiga en Internet. Este tutorial se centra en programar Arduino para enviar y recibir datos utilizando el protocolo MQTT.

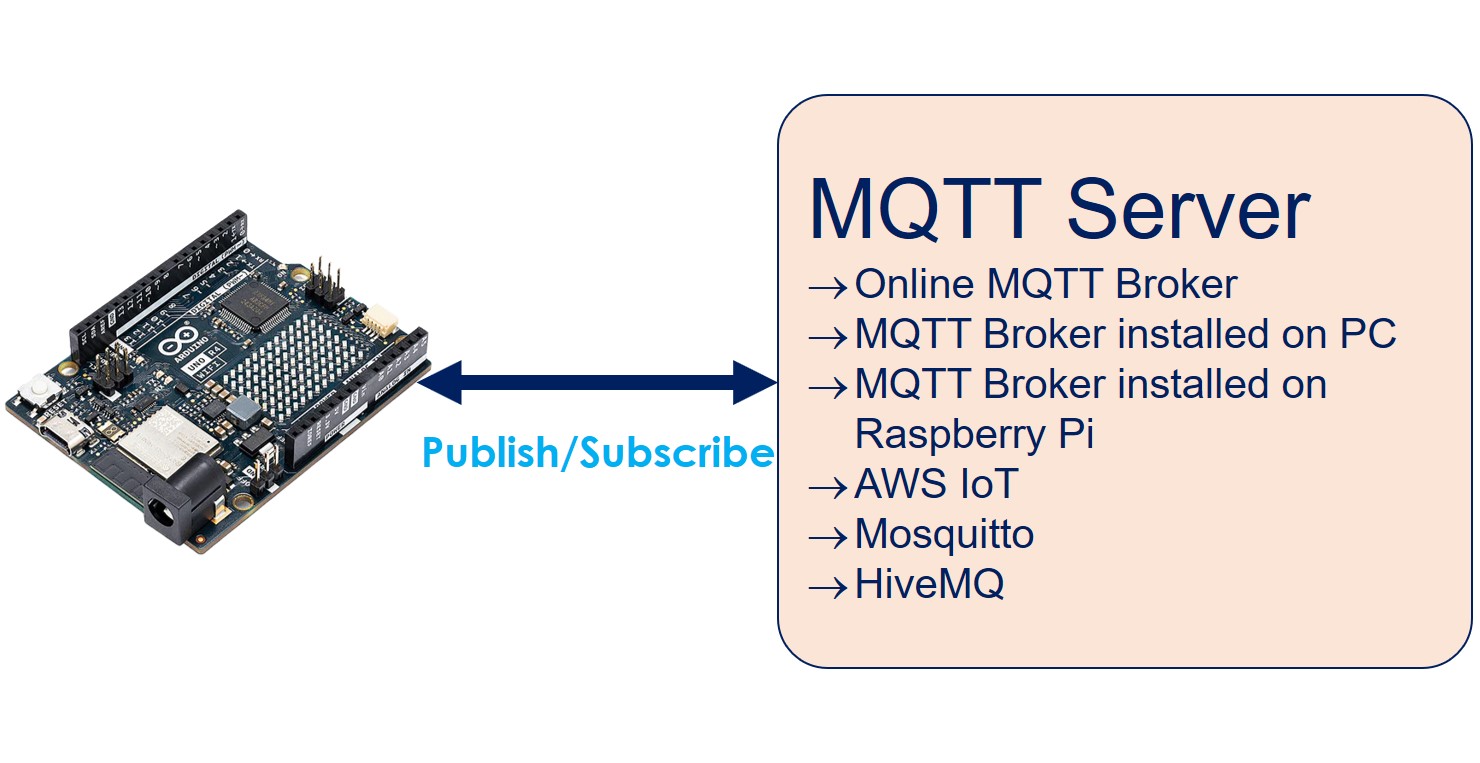

A continuación se presentan los casos de uso de Arduino con MQTT:
- Arduino se conecta a un broker MQTT en línea, por ejemplo: un broker Mosquitto en línea, AWS IoT...
- Arduino se conecta a un broker MQTT instalado en tu PC, por ejemplo: broker Mosquitto, broker HiveMQ
- Arduino se conecta a un broker MQTT instalado en tu Raspberry Pi, por ejemplo: broker Mosquitto
- Arduino se conecta a un broker MQTT instalado en la nube: por ejemplo, broker Mosquitto o HiveMQ en AWS EC2
En este tutorial, comenzaremos comprobando rápidamente si Arduino puede conectarse a un broker Mosquitto en línea. Arduino publicará y se suscribirá a este broker a través de Internet.
A continuación, pasaremos a instalar el broker Mosquitto en nuestro PC. Luego conectaremos Arduino al broker MQTT instalado en nuestro PC, y continuaremos publicando y suscribiéndonos a datos a través de este broker local.
Una vez que hayas completado este tutorial, puedes seguir aprendiendo sobre Arduino con MQTT en los siguientes tutoriales:
Conecta Arduino a un broker MQTT en línea
En esta parte, aprenderemos a conectar Arduino a test.mosquitto.org, un broker MQTT en línea creado por Mosquitto. Tenga en cuenta que este broker debe utilizarse únicamente para fines de prueba.
Código de Arduino
El código de Arduino que se encuentra a continuación hace:
- Conectar al broker MQTT
- Suscribirse a un tema
- Publicar periódicamente mensajes en el mismo tema al que se suscribe
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-mqtt
*/
#include <WiFiS3.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "YOUR-NAME-arduino-001"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char PUBLISH_TOPIC[] = "YOUR-NAME-arduino-001/loopback"; // CHANGE IT AS YOU DESIRE
const char SUBSCRIBE_TOPIC[] = "YOUR-NAME-arduino-001/loopback"; // CHANGE IT AS YOU DESIRE
const int PUBLISH_INTERVAL = 5000; // 5 seconds
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 10 seconds for connection:
delay(10000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToMQTT();
lastPublishTime = millis();
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageHandler);
Serial.print("Arduino - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
if (mqtt.subscribe(SUBSCRIBE_TOPIC))
Serial.print("Arduino - Subscribed to the topic: ");
else
Serial.print("Arduino - Failed to subscribe to the topic: ");
Serial.println(SUBSCRIBE_TOPIC);
Serial.println("Arduino - MQTT broker Connected!");
}
void sendToMQTT() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer);
mqtt.publish(PUBLISH_TOPIC, messageBuffer);
Serial.println("Arduino - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("Arduino - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
}
Pasos R\u00e1pidos
- Si es la primera vez que usas Arduino Uno R4, consulta cómo configurar el entorno para Arduino Uno R4 en Arduino IDE.
- Abre Arduino IDE en tu PC
- Abre el Gestor de Bibliotecas haciendo clic en el icono Gestor de Bibliotecas en la barra de navegación izquierda de Arduino IDE
- Escribe MQTT en el cuadro de búsqueda, luego busca la biblioteca MQTT de Joel Gaehwiler.
- Haz clic en el botón Instalar para instalar la biblioteca MQTT.

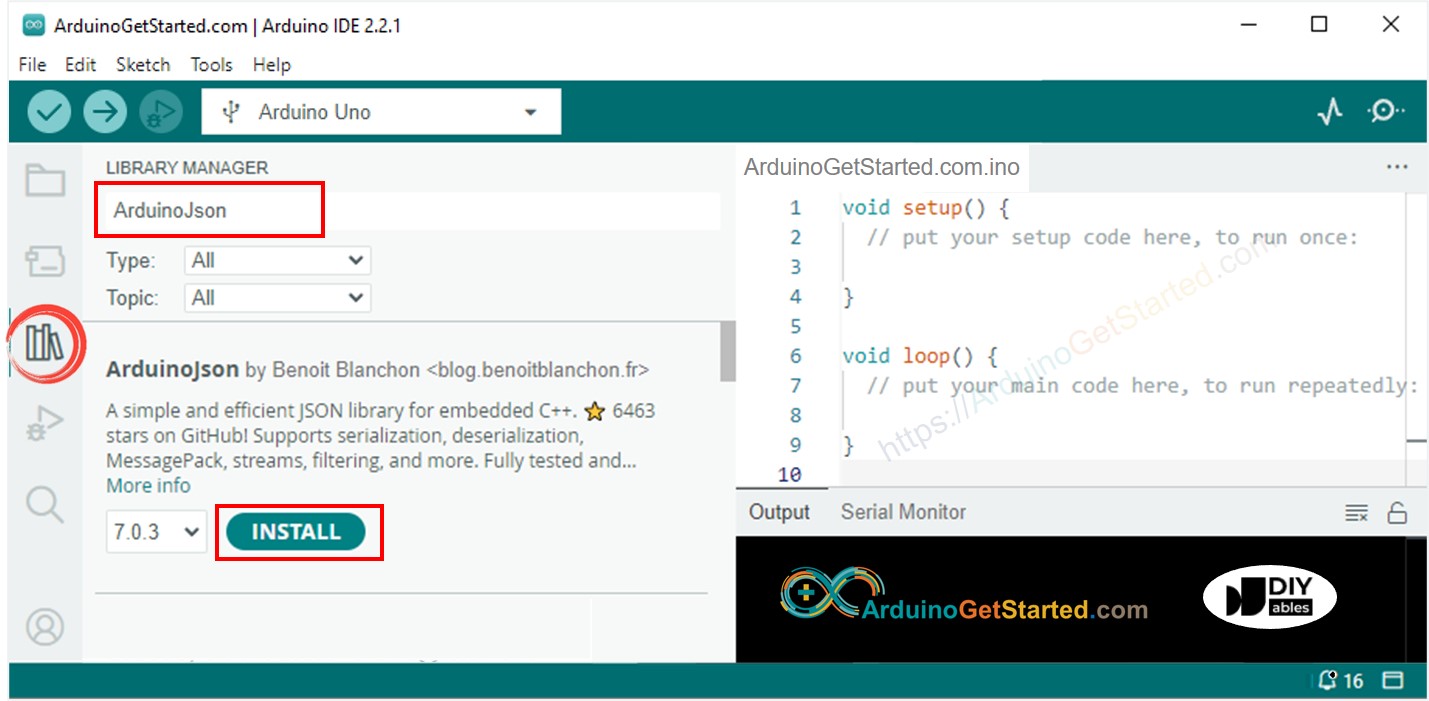

- Escribe ArduinoJson en la caja de búsqueda, y luego busca la biblioteca ArduinoJson de Benoit Blanchon.
- Haz clic en el botón Instalar para instalar la biblioteca ArduinoJson.
- Copia el código anterior y ábrelo con Arduino IDE
- Reemplaza la información de WiFi (SSID y contraseña) en el código por la tuya.
- En el código verás la palabra 'YOUR-NAME' tres veces. Reemplaza esta palabra con tu nombre o caracteres aleatorios (solo caracteres alfabéticos, sin espacios). Esto es necesario porque si no haces el cambio, puede haber varias personas ejecutando este código al mismo tiempo, lo que podría provocar conflictos porque los IDs de cliente MQTT y los temas son los mismos para todos.
- Haz clic en el botón Upload en Arduino IDE para cargar el código en Arduino
- Abre el Monitor Serial
- Observa el resultado en el Monitor Serial.
COM6
IP Address: 192.168.0.2
Arduino - Connecting to MQTT broker
Arduino - Subscribed to the topic: YOUR-NAME-arduino-001/loopback
Arduino - MQTT broker Connected!
Arduino - sent to MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:{"timestamp":11757,"data":255}
Arduino - received from MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:
{"timestamp":11757,"data":255}
Arduino - sent to MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:{"timestamp":16896,"data":259}
Arduino - received from MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:
{"timestamp":16896,"data":259}
Autoscroll
Clear output
9600 baud
Newline
Como puedes ver, Arduino publica mensajes al broker MQTT y luego recibe de vuelta el mismo mensaje. Eso se debe a que el código anterior se suscribe al mismo tema al que publica datos. Si no quieres que Arduino reciba el mensaje que publica, simplemente haz que el tema SUBSCRIBE sea diferente del tema PUBLISH.
Conecta Arduino al broker MQTT instalado en tu PC
Instalación del broker MQTT de Mosquitto
- Descargar el Broker MQTT de Mosquitto
- Instálelo en la unidad D: en lugar de la unidad C:. Evite instalar el broker Mosquitto en la unidad C: para prevenir posibles problemas.
Ejecutar el broker MQTT de Mosquitto
Ahora, comprobemos si el broker MQTT funciona correctamente siguiendo estos pasos:
- Vaya al directorio donde se instaló Mosquitto. Por ejemplo: D:\Draft\mosquitto>
- Cree un nuevo archivo llamado test.conf, copie el contenido a continuación y guárdelo en ese directorio:
listener 1883
allow_anonymous true
- Abra un símbolo del sistema como administrador en su PC. Llamémoslo Ventana del Bróker. No lo cierre hasta el final del tutorial.
- Ejecuta los comandos a continuación uno por uno:
cd /d D:\Draft\mosquitto
mosquitto -v -c test.conf
- Verás:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto -v -c test.conf
1710918939: mosquitto version 2.0.18 starting
1710918939: Config loaded from test.conf.
1710918939: Opening ipv6 listen socket on port 1883.
1710918939: Opening ipv4 listen socket on port 1883.
1710918939: mosquitto version 2.0.18 running
- Abra otro Símbolo del sistema como administrador en su PC.
- Encuentre la dirección IP de su PC ejecutando el siguiente comando:
ipconfig
Command Prompt
C:\WINDOWS\system32>ipconfig
Windows IP Configuration
Ethernet adapter:
Subnet Mask . . . . . . . . . . . : 255.0.0.0
IPv4 Address. . . . . . . . . . . : 192.168.0.26
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
- Anota la dirección IP para uso posterior. En el ejemplo anterior: 192.168.0.26
Probar si funciona el broker de Mosquitto
- Abre otro Símbolo del sistema como administrador en tu PC. Llamémoslo Ventana del Suscriptor
- Suscríbete a un tema ejecutando los siguientes comandos uno por uno (reemplázala por tu dirección IP):
cd /d D:\Draft\mosquitto
mosquitto_sub -h 192.168.0.26 -p 1883 -t arduino-001/send
- Abre otro símbolo del sistema como Administrador en tu PC. Llamémosla Ventana de Publicación
- Publica un mensaje en el mismo tema ejecutando los siguientes comandos uno a uno (reemplaza con tu dirección IP):
cd /d D:\Draft\mosquitto
mosquitto_pub -h 192.168.0.26 -p 1883 -t arduino-001/send -m "Hello, MQTT!"
- Verás:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_pub -h 192.168.0.26 -p 1883 -t arduino-001/send -m "Hello, MQTT!"
D:\Draft\mosquitto>
Verás que ese mensaje se reenvía a la Ventana del Suscriptor como se muestra a continuación:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_sub -h 192.168.0.26 -p 1883 -t arduino-001/send
Hello, MQTT!
Ahora, ya has instalado con éxito el broker MQTT Mosquitto en tu PC. Por favor, NO cierres las tres ventanas: Ventana del broker, Ventana del suscriptor, y Ventana del publicador. Las usaremos a continuación.
Código de Arduino
El código de Arduino a continuación hace:
- Conéctate al broker MQTT
- Suscríbete a un tema
- Publica periódicamente mensajes en otro tema
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-mqtt
*/
#include <WiFiS3.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
//const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
const char MQTT_BROKER_ADRRESS[] = "192.168.0.26"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "arduino-001"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char PUBLISH_TOPIC[] = "arduino-001/send"; // CHANGE IT AS YOU DESIRE
const char SUBSCRIBE_TOPIC[] = "arduino-001/receive"; // CHANGE IT AS YOU DESIRE
const int PUBLISH_INTERVAL = 5000; // 5 seconds
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 10 seconds for connection:
delay(10000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToMQTT();
lastPublishTime = millis();
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageHandler);
Serial.print("Arduino - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
if (mqtt.subscribe(SUBSCRIBE_TOPIC))
Serial.print("Arduino - Subscribed to the topic: ");
else
Serial.print("Arduino - Failed to subscribe to the topic: ");
Serial.println(SUBSCRIBE_TOPIC);
Serial.println("Arduino - MQTT broker Connected!");
}
void sendToMQTT() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer);
mqtt.publish(PUBLISH_TOPIC, messageBuffer);
Serial.println("Arduino - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("Arduino - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
// You can process the incoming data as json object, then control something
/*
StaticJsonDocument<200> doc;
deserializeJson(doc, payload);
const char* message = doc["message"];
*/
}
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con Arduino IDE
- Reemplaza la información de WiFi (SSID y contraseña) en el código por la tuya.
- Reemplaza la dirección del broker MQTT en el código (nombre de dominio o dirección IP).
- Haz clic en el botón Subir en Arduino IDE para cargar el código en Arduino
Enviar mensaje desde Arduino a la PC vía MQTT
Los códigos de Arduino publican datos en el tema MQTT arduino-001/send, Ventana del suscriptor en la PC se suscribe a ese tema para recibir los datos.
- Abre el Monitor Serial y verás que Arduino publica periódicamente un mensaje en un tema.
COM6
IP Address: 192.168.0.2
Arduino - Connecting to MQTT broker
Arduino - Subscribed to the topic: arduino-001/receive
Arduino - MQTT broker Connected!
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":10708,"data":311}
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":15837,"data":298}
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":20965,"data":291}
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":26094,"data":286}
Autoscroll
Clear output
9600 baud
Newline
- Ver la Ventana del Suscriptor, verás que recibe el mensaje publicado por Arduino como se muestra a continuación:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_sub -h 192.168.0.26 -p 1883 -t arduino-001/send
Hello, MQTT!
{"timestamp":10708,"data":311}
{"timestamp":15837,"data":298}
{"timestamp":20965,"data":291}
{"timestamp":26094,"data":286}
Enviar mensaje desde la PC a Arduino vía MQTT
Arduino se suscribe al tema arduino-001/receive, Ventana del Publicador en la PC publica un mensaje a ese tema para enviarlo al Arduino.
- Publica un mensaje en el tema al que Arduino está suscrito ejecutando el siguiente comando en Ventana de Publicación:"
mosquitto_pub -h 192.168.0.26 -p 1883 -t arduino-001/receive -m "Hello, Arduino!"
- Verá que este mensaje es recibido por Arduino en el Monitor Serial como se muestra a continuación:
COM6
Arduino - received from MQTT:
- topic: arduino-001/receive
- payload:
Hello, Arduino!
Autoscroll
Clear output
9600 baud
Newline
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
