Arduino - tira de LEDs

En este tutorial, vamos a aprender a programar Arduino para controlar una tira de LEDs para que emita luz.

Un relé o un módulo MOSFET pueden ir entre Arduino y la tira de LEDs. Con el relé, la tira solo está encendida o apagada. Con el módulo MOSFET, la tira puede estar encendida o apagada, y Arduino también puede atenuarla a cualquier brillo usando PWM. El módulo MOSFET además es completamente silencioso. Aprenderás primero el método con relé y al final el método con MOSFET.

Acerca de la tira LED

Una tira de LED, también conocida como cinta LED o tira de LEDs, es una placa de circuito flexible con LEDs montados en superficie que emiten luz. Estas tiras son versátiles y se utilizan comúnmente para iluminación decorativa en diversas aplicaciones. Las tiras de LED vienen en una variedad de colores y a menudo se utilizan para proporcionar iluminación ambiental, iluminación de acento o efectos de iluminación decorativa.

Las tiras LED vienen en dos tipos principales:

  • Tiras de LEDs direccionables: En este tipo, el color y el brillo de cada LED individual en la tira pueden ser controlados de forma independiente. Esta capacidad se debe al hecho de que a cada LED se le asigna una dirección específica.
  • Tiras de LEDs no direccionables: En contraste, las tiras de LEDs no direccionables permiten controlar el color y el brillo, pero este control se aplica de forma uniforme a todos los LEDs de la tira.

Este tutorial se centrará en las tiras de LED no direccionables. Para las tiras de LED direccionables, consulte los siguientes tutoriales:

Pinout de la tira de LEDs no direccionable

La tira de LEDs no direccionables tiene dos tipos principales:

  • Tira de LEDs de un solo color no direccionable: solo un color definido por el fabricante.
  • Tira de LEDs RGB no direccionable: cualquier color

Una tira de LEDs de un solo color no direccionable suele tener dos pines:

  • Pin de 12V/24V: debe conectarse al pin positivo de una fuente de alimentación DC de 12V o 24V
  • Pin GND: debe conectarse al pin negativo de una fuente de alimentación DC de 12V o 24V

Una tira de LEDs RGB no direccionables suele tener cuatro pines:

  • Pin de 12V/24V: debe conectarse al pin positivo de una fuente de alimentación DC de 12V o 24V
  • Pin R: Este pin se usa para controlar el color rojo. Conectar este pin al pin negativo de la fuente de alimentación permite el color rojo
  • Pin G: Este pin se usa para controlar el color verde. Conectar este pin al pin negativo de la fuente de alimentación permite el color verde
  • Pin B: Este pin se usa para controlar el color azul. Conectar este pin al pin negativo de la fuente de alimentación permite el color azul
Esquema de pines de la tira de LEDs no direccionables para Arduino

Relé vs módulo MOSFET para una tira de LEDs

Antes de elegir, quizá quieras ver cómo funciona el módulo MOSFET. Lee el tutorial Arduino - Módulo MOSFET.

Relé Módulo MOSFET
Control de la luz tira encendida / apagada tira encendida / apagada y brillo / atenuación (PWM)
Sonido un clic cada vez que conmuta ninguno
Velocidad lenta, tarda milisegundos conmuta muy rápido
Vida útil los contactos se desgastan sin piezas móviles, larga vida
Tipo de luz luces de CA o CC solo tiras de CC
Voltaje de la tira cualquiera dentro de la capacidad del relé 6 V o más (las tiras de 12 V y 24 V sirven)
Aislamiento sí, la bobina y los contactos están separados sí, con un optoacoplador PC817 en su interior
Elígelo para luces de CA, solo encendido/apagado tiras de 12 V/24 V que quieres atenuar, efectos rápidos

Para una tira no direccionable de 12 V o 24 V, el módulo MOSFET es una gran opción, porque atenuar la luz la hace mucho más agradable. Una tira RGB tiene tres pines de color (R, G, B), así que necesita tres módulos MOSFET, uno por color, igual que necesita tres relés.

Aprenderemos cómo controlar ambos tipos uno por uno con Arduino.

Cómo controlar una tira de LEDs no direccionable de 1 color.

Si una tira LED de 12 V está alimentada por una fuente de 12 V, emite luz. Para controlar una tira LED de 12 V, necesitamos usar un relé entre Arduino y la tira LED de 12 V. Arduino puede controlar la tira LED de 12 V a través del relé. Si no sabes nada sobre el relé (asignación de pines, cómo funciona, cómo programarlo...), aprende sobre el relé en el tutorial de Arduino - Relé

Diagrama de cableado.

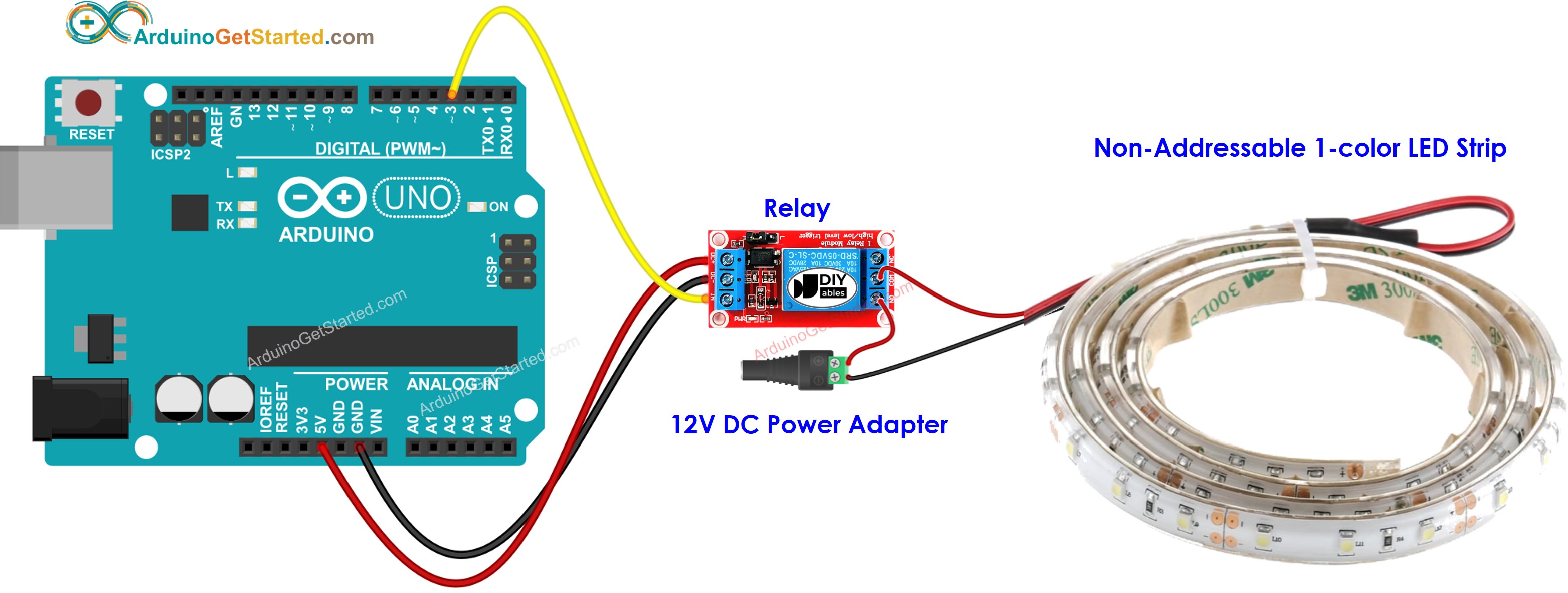

Diagrama de cableado entre Arduino y una tira de LEDs de un solo color no direccionable.

Diagrama de cableado de la tira LED de 12 V para Arduino

This image is created using Fritzing. Click to enlarge image

Los cables jumper sirven para una prueba rápida, pero no para un montaje final. Para ello, monta un Proto Screw Terminal Block Shield o un Screw Shield V2 en el Arduino. Así se ve con el Screw Shield V2:

Diagrama de cableado de la tira LED de 12 V para Arduino (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

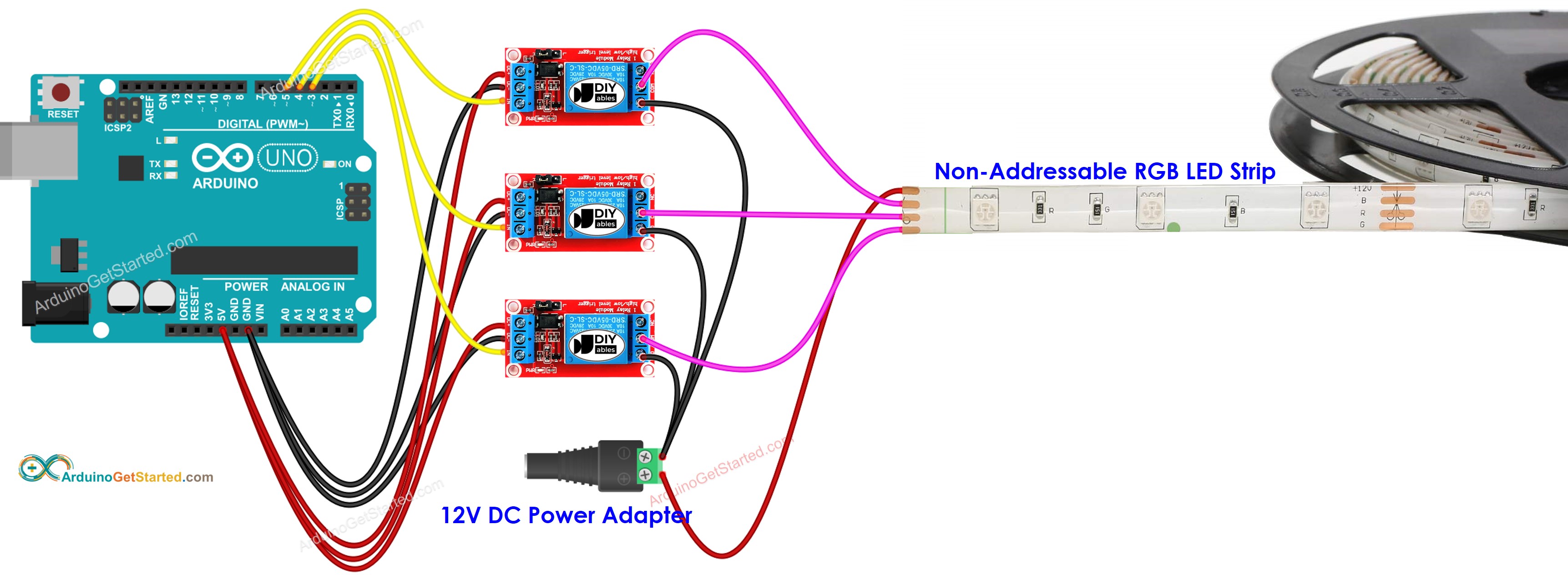

Diagrama de cableado entre Arduino y una tira de LEDs RGB no direccionables.

Diagrama de cableado de Arduino para tira de LEDs RGB de 12 V

This image is created using Fritzing. Click to enlarge image

Código de Arduino

Código de Arduino para controlar una tira de LEDs monocromáticos no direccionables.

El código a continuación enciende repetidamente la tira de LEDs en 5 segundos y la apaga en 5 segundos.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-led-strip */ #define LED_STRIP_PIN 3 // the Arduino pin controls to the LED strip via relay void setup() { Serial.begin(9600); // initialize Arduino pins as digital output pins pinMode(LED_STRIP_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { Serial.println("The LED strip is turned on"); digitalWrite(LED_STRIP_PIN, HIGH); delay(5000); Serial.println("The LED strip is turned off"); digitalWrite(LED_STRIP_PIN, LOW); delay(5000); }

Código de Arduino para controlar una tira de LEDs RGB no direccionables.

El código de abajo controla repetidamente el color de la tira LED RGB (rojo, verde, azul, amarillo, magenta, cian y blanco).

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-led-strip */ #define BLUE_PIN 5 // the Arduino pin connects to the blue pin of LED strip via relay 1 #define RED_PIN 4 // the Arduino pin connects to the red pin of LED strip via relay 2 #define GREEN_PIN 3 // the Arduino pin connects to the green pin of LED strip via relay 3 void setup() { Serial.begin(9600); // initialize Arduino pins as digital output pins pinMode(BLUE_PIN, OUTPUT); pinMode(RED_PIN, OUTPUT); pinMode(GREEN_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { Serial.println("The LED strip is turned red"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned green"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned blue"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned yellow"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned magenta"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned cyan"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned white"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); }

Pasos R\u00e1pidos

  • Conecta el Arduino al PC mediante un cable USB
  • Abre Arduino IDE, selecciona la placa y el puerto correctos
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Cargar de Arduino IDE para subir el código al Arduino
  • Verifica el estado de la tira de LEDs

Explicación del código

Puede encontrar la explicación en los comentarios del código de Arduino anterior.

Por favor, tenga en cuenta que, para controlar el brillo y otros colores de una tira de LEDs no direccionables, necesitamos usar el controlador L298N en lugar de un relé

Código de Arduino - Atenuar una tira de LEDs de 1 color con el módulo MOSFET

Aquí usamos un módulo MOSFET en lugar del relé para cambiar el brillo de una tira de LEDs de 1 color. Para una tira RGB, usa tres módulos (uno para R, uno para G y uno para B) en tres pines PWM de Arduino.

Diagrama de cableado entre Arduino, el módulo MOSFET y la tira de LEDs de 1 color

Diagrama de cableado de Arduino, módulo MOSFET y tira de LEDs

This image is created using Fritzing. Click to enlarge image

  • Pin 9 de Arduino → PWM del módulo
  • GND de Arduino → GND del módulo
  • + del adaptador de corriente de 12 V → terminal + del módulo
  • Pin de 12 V de la tira de LEDs → terminal + del módulo (junto con el + del adaptador)
  • Pin GND de la tira de LEDs → terminal LOAD del módulo
  • − del adaptador de corriente de 12 V → terminal − del módulo

Una tira de LEDs no tiene bobina, así que no necesita un diodo de rueda libre (flyback). Para una tira de 24 V, usa un adaptador de 24 V; el cableado es el mismo.

Código de Arduino

Este es el código del tutorial del módulo MOSFET. La tira brilla a máximo brillo durante 2 segundos y se apaga durante 2 segundos. Después brilla más paso a paso del 10% al 100%, y luego se atenúa de nuevo hasta el 0%.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-led-strip */ const int MOSFET_PIN = 9; // Arduino pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Pasos R\u00e1pidos

  • Conecta la tira y el módulo MOSFET como se muestra arriba.
  • Sube el código a Arduino, como en los Quick Steps de la parte del relé.
  • Conecta el adaptador de corriente de 12 V al conector de alimentación DC.
  • Mira la tira de LEDs: brillante, oscura, y luego poco a poco más brillante y poco a poco más tenue.
  • Abre el Monitor Serie (velocidad de 9600 baudios) y mira el resultado.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Uno on COM15
2

Conviene saber: el módulo MOSFET es solo para luces de CC, con una alimentación de unos 6 V o más. Para luces de CA, usa el relé.
