Arduino - Botón que controla la cerradura electromagnética

En este tutorial, vamos a aprender cómo usar Arduino y un botón para controlar la cerradura electromagnética. Cuando se pulsa el botón, Arduino desactiva la cerradura electromagnética para desbloquear la puerta durante un cierto tiempo (por ejemplo, 10 segundos). Después de eso, Arduino vuelve a activar la cerradura electromagnética para bloquear la puerta.

Aprenderemos en dos pasos, de fácil a difícil:

La cerradura electromagnética está controlada por Arduino y un botón sin rebote (fácil).
La cerradura electromagnética está controlada por Arduino y un botón con anti-rebote (difícil).

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Cerradura Electromagnética
1	×	Relé
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Botón para Protoboard con Tapa
1	×	Kit de Botón para Protoboard
1	×	Botón Pulsador de Panel
1	×	Módulo de Botón Pulsador
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del Botón y la Cerradura Electromagnética

Si no sabes sobre la cerradura electromagnética y el botón (disposición de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:

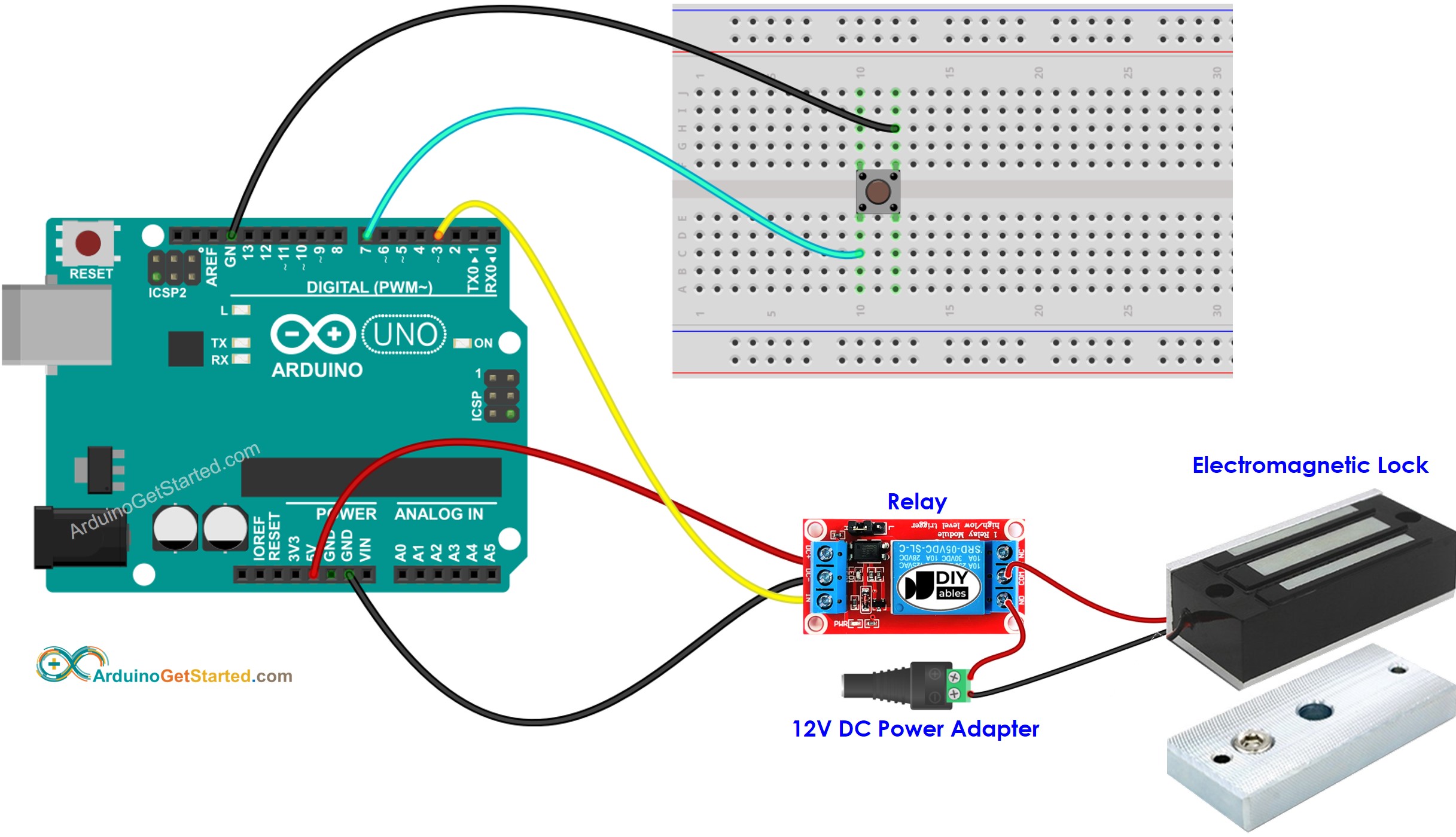

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino - Botón que controla la cerradura electromagnética sin anti-rebote

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-button-controls-electromagnetic-lock */ // constants won't change const int BUTTON_PIN = 7; // Arduino pin connected to button's pin const int RELAY_PIN = 3; // Arduino pin connected to relay's pin // variables will change: int lastButtonState; // the previous state of button int currentButtonState; // the current state of button void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode digitalWrite(RELAY_PIN, HIGH); // lock the door currentButtonState = digitalRead(BUTTON_PIN); } void loop() { lastButtonState = currentButtonState; // save the last state currentButtonState = digitalRead(BUTTON_PIN); // read new state if(lastButtonState == HIGH && currentButtonState == LOW) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Pasos R\u00e1pidos

Conecta Arduino al PC mediante un cable USB.
Abre el IDE de Arduino, selecciona la placa y el puerto correctos.
Copia el código anterior y ábrelo con el IDE de Arduino.
Haz clic en el botón Cargar en el IDE de Arduino para cargar el código en Arduino.
Coloca la placa de armadura cerca del electroimán.
Presiona el botón una vez.
Observa la atracción entre la placa de armadura y el electroimán durante 10 segundos.

Explicación del código

Puedes encontrar la explicación en la línea de comentarios del código de Arduino anterior.

※ Nota:

En la práctica, el código anterior a veces no funciona correctamente. Para que funcione siempre correctamente, necesitamos rebote del botón. El rebote del botón no es fácil para los principiantes. Afortunadamente, gracias a la biblioteca ezButton, podemos hacerlo fácilmente.

Código de Arduino: El botón controla la cerradura electromagnética con rebote

¿Por qué necesitamos el antirrebote? ⇒ ver Arduino - Tutorial de antirrebote del botón

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-button-controls-electromagnetic-lock */ #include <ezButton.h> // constants won't change const int BUTTON_PIN = 7; // Arduino pin connected to button's pin const int RELAY_PIN = 3; // Arduino pin connected to relay's pin ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 7; void setup() { Serial.begin(9600); // initialize serial pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds digitalWrite(RELAY_PIN, HIGH); // lock the door } void loop() { button.loop(); // MUST call the loop() function first if(button.isPressed()) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Pasos R\u00e1pidos

Instala la biblioteca ezButton. Consulta Cómo hacerlo
Copia el código anterior y ábrelo con el IDE de Arduino
Haz clic en el botón Subir en el IDE de Arduino para subir el código a Arduino
Coloca la placa de armadura cerca del electroimán.
Pulsa el botón una vez.
Observa la atracción entre la placa de armadura y el electroimán durante 10 segundos.

※ Nota:

En el código anterior, usamos la función delay. Por lo tanto, no necesitamos antirrebote para el botón. Sin embargo, todavía proporcionamos el código con antirrebote por si quieres realizar más tareas sin usar la función delay. Consulte Cómo usar millis() en lugar de delay().
