Arduino - Detector de fugas de agua
En esta guía, aprenderemos a usar Arduino y un sensor de fugas de agua para detectar fugas de agua.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del Detector de Fugas de Agua
El detector de fugas de agua, o sensor de fugas de agua, nos ayuda a detectar cualquier fuga de agua no deseada a tiempo para evitar posibles daños.
Diagrama de pines del detector de fugas de agua
El detector de fugas de agua viene con dos cables:
Al igual que un interruptor o un botón, no necesitamos distinguir entre los dos cables del detector de fugas de agua.
Cómo funciona el detector de fugas de agua
Cuando hay agua, el circuito se cierra. Cuando no hay agua, el circuito permanece abierto.
Para configurar el detector de fugas de agua con un Arduino, conecte un cable a GND y el otro cable a un pin de entrada en el Arduino configurado como entrada digital con pull-up. Si hay agua, el pin de Arduino mostrará un valor LOW. Si no hay agua, el pin mostrará un valor HIGH.
※ Nota:
El detector de fugas de agua no puede detectar agua "no conductora" como el agua pura. Para que funcione, esparza un poco de sal cerca del sensor. El agua se mezclará con la sal, haciendo que el agua sea conductora.

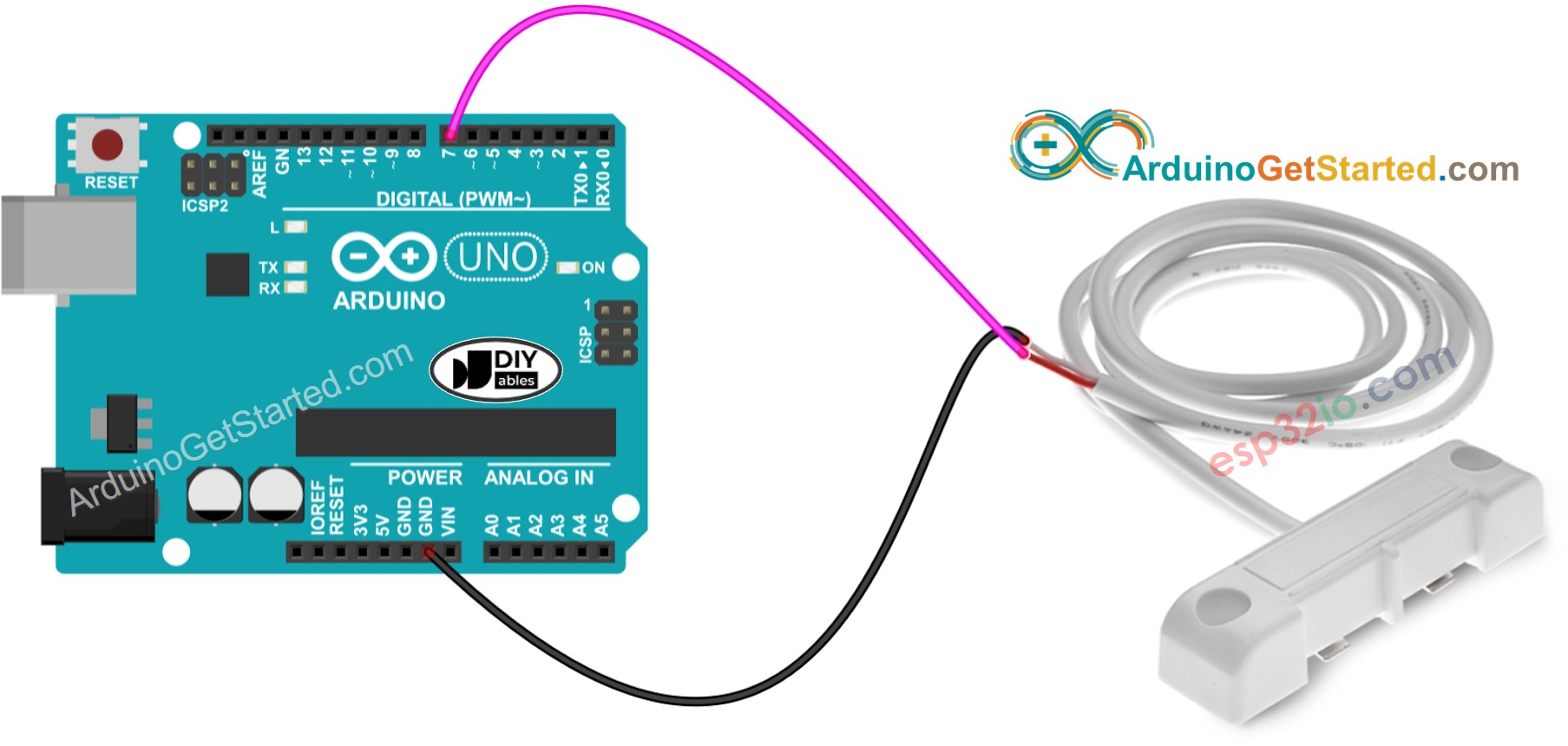

Diagrama de cableado entre el detector de fugas de agua y Arduino
This image is created using Fritzing. Click to enlarge image
Cómo programar Arduino para leer el valor de un detector de fugas de agua
- Configura el pin de Arduino como entrada digital usando la función pinMode(). Por ejemplo, para el pin D7, utiliza esta función.
- Utiliza la función digitalRead() para verificar el estado del pin de Arduino.
Código de Arduino - Detección de fugas de agua
Pasos R\u00e1pidos
- Copia el código anterior y pégalo en el IDE de Arduino.
- Para cargar el código en tu placa Arduino, haz clic en el botón Subir en el IDE de Arduino.
- Vierte agua cerca del detector de fugas de agua.
- Verifica los resultados en el Monitor Serial. Se muestra a continuación:
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
