Arduino - sensor ultrasónico - LCD

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×LCD I2C
1×Sensor Ultrasoníco
1×Cables Puente
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del sensor ultrasónico y de la pantalla LCD

Si no conoces el sensor ultrasónico y la pantalla LCD (configuración de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

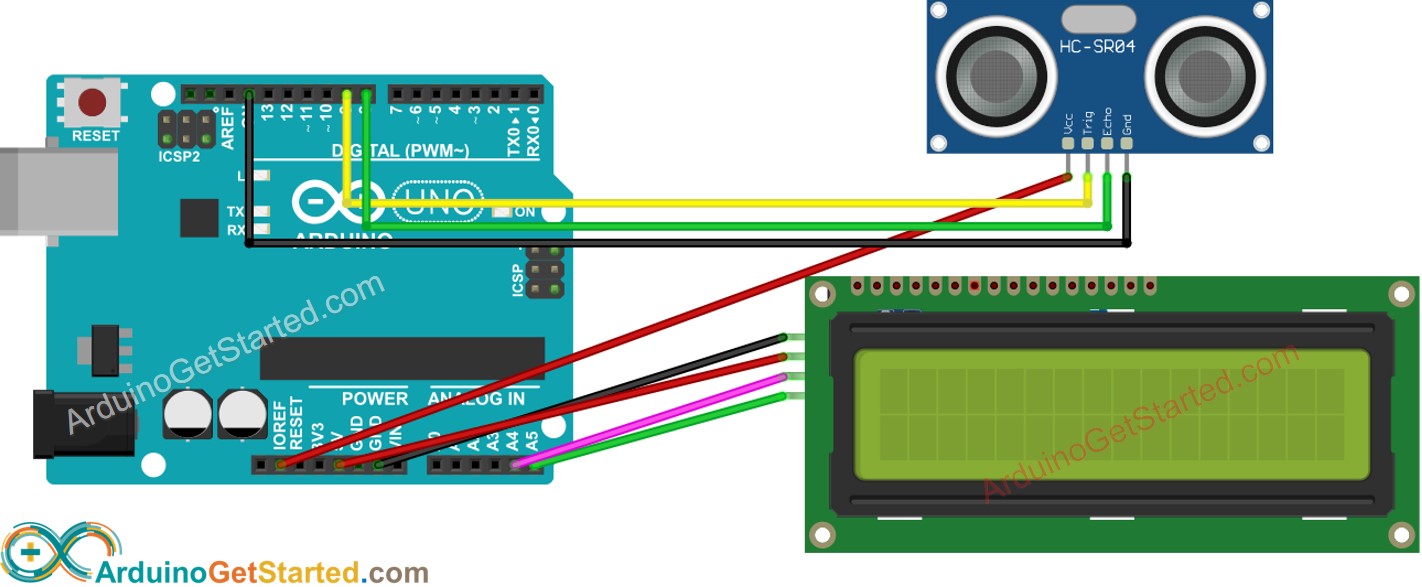

  • Diagrama de cableado
Diagrama de cableado de Arduino para sensor ultrasónico y LCD

This image is created using Fritzing. Click to enlarge image

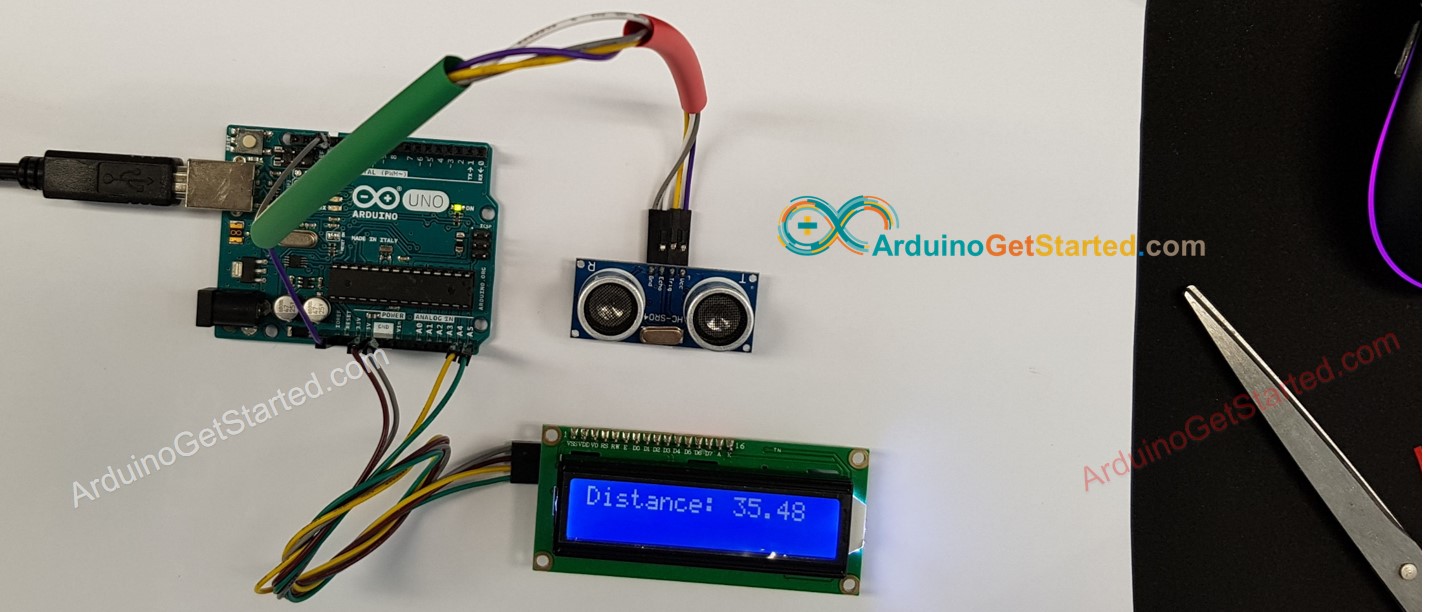

  • Cableado real
Diagrama de cableado de Arduino para LCD ultrasónico

This image is created using Fritzing. Click to enlarge image

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-ultrasonic-sensor-lcd */ #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows int trigPin = 9; // TRIG pin int echoPin = 8; // ECHO pin float duration_us, distance_cm; void setup() { lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight pinMode(trigPin, OUTPUT); // config trigger pin to output mode pinMode(echoPin, INPUT); // config echo pin to input mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(trigPin, HIGH); delayMicroseconds(10); digitalWrite(trigPin, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(echoPin, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Distance: "); lcd.print(distance_cm); delay(500); }

※ Nota:

La dirección I2C del LCD puede variar según los fabricantes. En el código, usamos 0x27, que está especificado por el fabricante DIYables.

Pasos R\u00e1pidos

  • Conecta Arduino al PC mediante un cable USB
  • Abre el IDE de Arduino, selecciona la placa correcta y el puerto correcto
  • Ve al icono Bibliotecas en la barra lateral izquierda del IDE de Arduino.
  • Busca “LiquidCrystal I2C”, luego localiza la biblioteca LiquidCrystal_I2C de Frank de Brabander
  • Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.
Biblioteca LiquidCrystal I2C para Arduino
  • Copia el código anterior y ábrelo con el IDE de Arduino
  • Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
Subir código al IDE de Arduino
  • Coloca el sensor en el agua caliente y en el agua fría, o sujeta el sensor con la mano
  • Ve el resultado en la pantalla LCD
Diagrama de cableado de Arduino para LCD ultrasónico

This image is created using Fritzing. Click to enlarge image

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!
