Acerca del sensor de temperatura TMP36

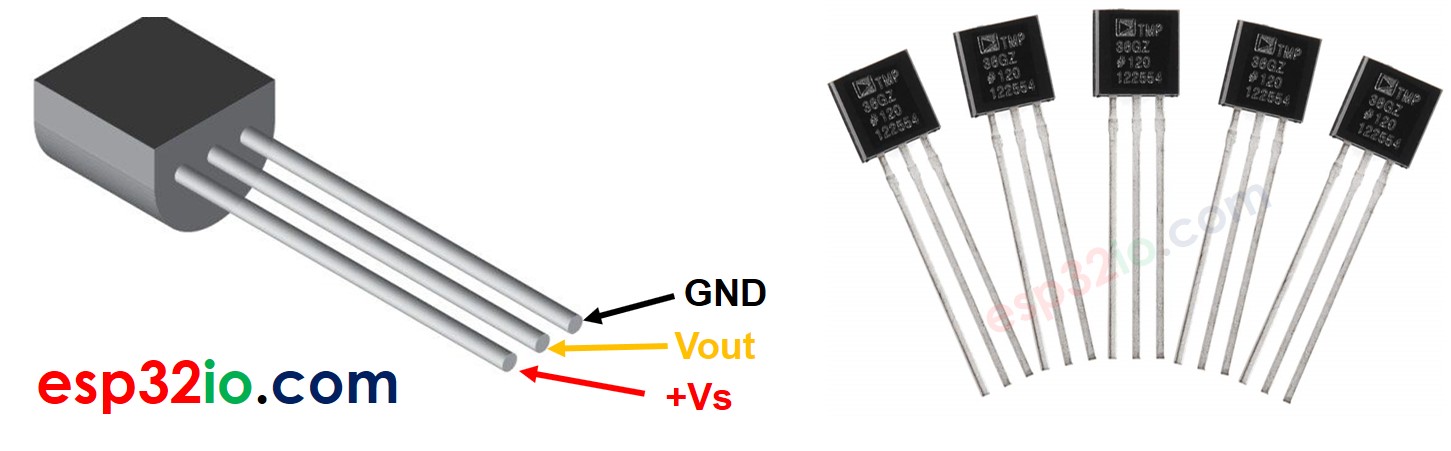

Disposición de pines
El sensor de temperatura TMP36 tiene tres pines:
- Pin GND: debe conectarse a GND (0V)
- Pin VCC: debe conectarse a VCC (5V)
- Pin +Vs: es la fuente de alimentación para el sensor, que puede variar entre 2.7V y 5.5V.
- Pin Vout: la señal de salida es una tensión que es linealmente proporcional a la temperatura; debe conectarse a un pin analógico en Arduino.
Cómo funciona
El TMP36 proporciona una tensión linealmente proporcional a la temperatura en grados Celsius. El factor de escala de salida del TMP36 es de 10 mV/°C. Esto significa que la temperatura se calcula dividiendo la tensión (en mV) en el pin de salida entre 10.

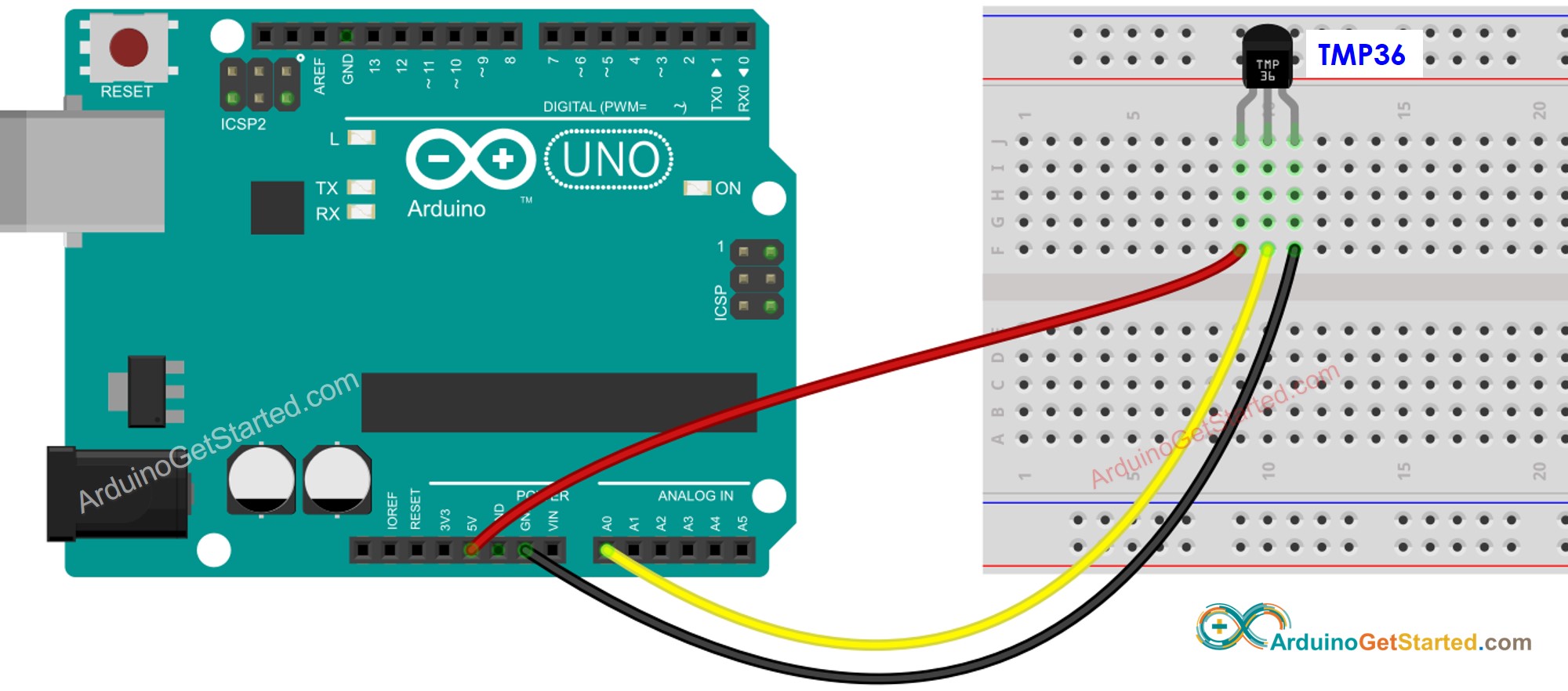

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Cómo programar para el sensor de temperatura TMP36
- Obtén el valor ADC del sensor de temperatura usando la función analogRead().
int adcVal = analogRead(PIN_TMP36);
- Convertir el valor del ADC a voltaje
// Replace 5.0 with 3.3, if you are using a 3.3V Arduino
float voltage = adcVal * (5.0 / 1024.0);
- Convierte el voltaje a una temperatura en grados Celsius
float tempC = (voltage - 0.5) * 100;
- (Opcional) Convertir de grados Celsius a Fahrenheit
float tempF = tempC * 9 / 5 + 32;
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-tmp36-temperature-sensor
*/
#define ADC_VREF 5.0 // in volt
#define ADC_RESOLUTION 1024.0
#define PIN_TMP36 A0
void setup() {
Serial.begin(9600);
}
void loop() {
// get the ADC value from the TMP36 temperature sensor
int adcVal = analogRead(PIN_TMP36);
// convert the ADC value to voltage
float voltage = adcVal * (ADC_VREF / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = (voltage - 0.5) * 100;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("TMP36 Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino
- Sujeta el sensor con tu mano
- Ver el resultado en el Monitor serie
COM6
TMP36 Temperature: 26.31°C ~ 79.36°F
TMP36 Temperature: 26.44°C ~ 79.59°F
TMP36 Temperature: 26.50°C ~ 79.70°F
TMP36 Temperature: 26.56°C ~ 79.81°F
TMP36 Temperature: 27.06°C ~ 80.71°F
TMP36 Temperature: 27.75°C ~ 81.95°F
TMP36 Temperature: 28.37°C ~ 83.07°F
TMP36 Temperature: 29.00°C ~ 84.20°F
TMP36 Temperature: 29.56°C ~ 85.21°F
TMP36 Temperature: 30.00°C ~ 86.00°F
TMP36 Temperature: 30.31°C ~ 86.56°F
TMP36 Temperature: 30.62°C ~ 87.12°F
TMP36 Temperature: 30.87°C ~ 87.57°F
Autoscroll
Clear output
9600 baud
Newline
Mejorando la precisión de la temperatura

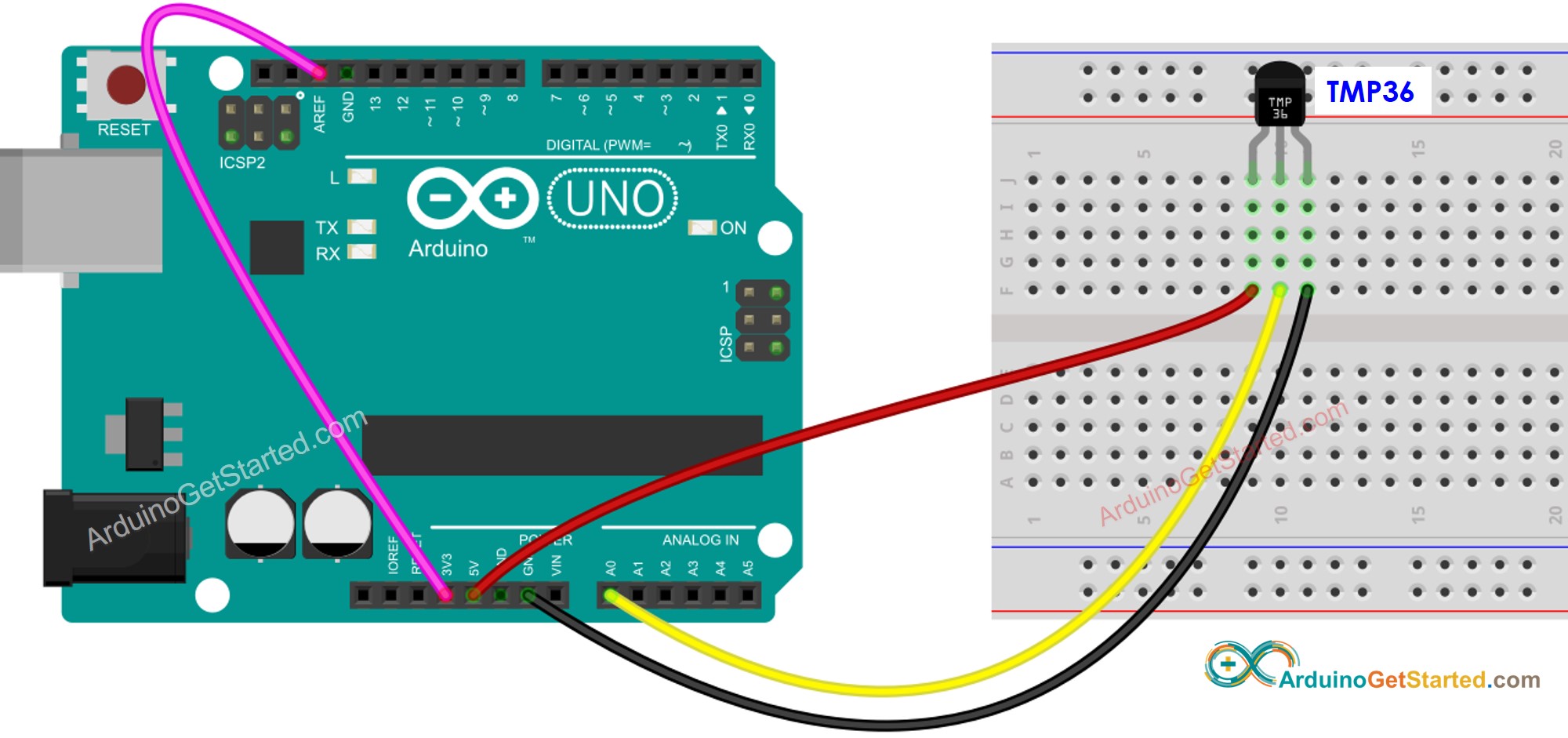

En el código anterior, usamos por defecto la tensión de referencia del ADC (5V~5000mV). Podemos aumentar la resolución de la temperatura cambiando la tensión de referencia a 3.3V (3300mV). Este voltaje de referencia se puede cambiar conectando entre sí los pines 3.3V y AREF, como se muestra en el diagrama a continuación.
This image is created using Fritzing. Click to enlarge image
La tabla siguiente muestra la diferencia entre usar una referencia de 5000 mV y 1100 mV.
| Vref(mV) | 5000 mV (by default) | 3300 mV |
|---|---|---|
| Reading Resolution | 5000/1024 = 4.88 mV | 3300/1024 = 3.22 mV |
| Temperature Resolution | 0.49°C | 0.32°C |
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-tmp36-temperature-sensor
*/
#define ADC_VREF 3.3 // in volt
#define ADC_RESOLUTION 1024.0
#define PIN_TMP36 A0
void setup() {
Serial.begin(9600);
analogReference(EXTERNAL); // set the voltage reference from VREF pin
}
void loop() {
// get the ADC value from the TMP36 temperature sensor
int adcVal = analogRead(PIN_TMP36);
// convert the ADC value to voltage
float voltage = adcVal * (ADC_VREF / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = (voltage - 0.5) * 100;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("TMP36 Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Video Tutorial
