Arduino - Mostrar la temperatura del sensor LM35 en la pantalla LCD
En este tutorial, vamos a aprender a leer la temperatura del sensor LM35 y mostrarla en un LCD 16x2 I2C.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor de temperatura LM35 y LCD I2C
Si no conoces el sensor de temperatura LM35 y la pantalla LCD I2C (conexiones de pines, cómo funciona, cómo programarlo...), aprende sobre ellos en los siguientes tutoriales:
- Arduino - LCD I2C tutorial
- Arduino - LM35 Temperature Sensor tutorial

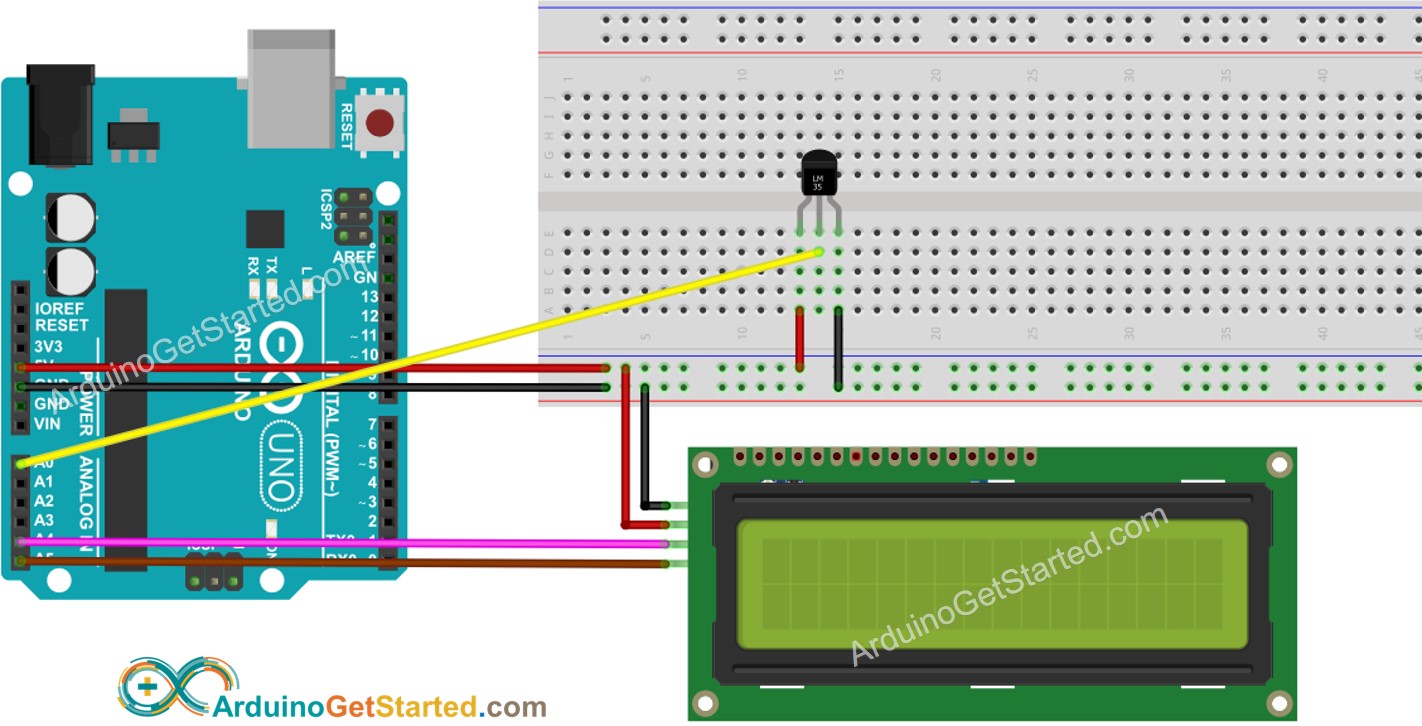

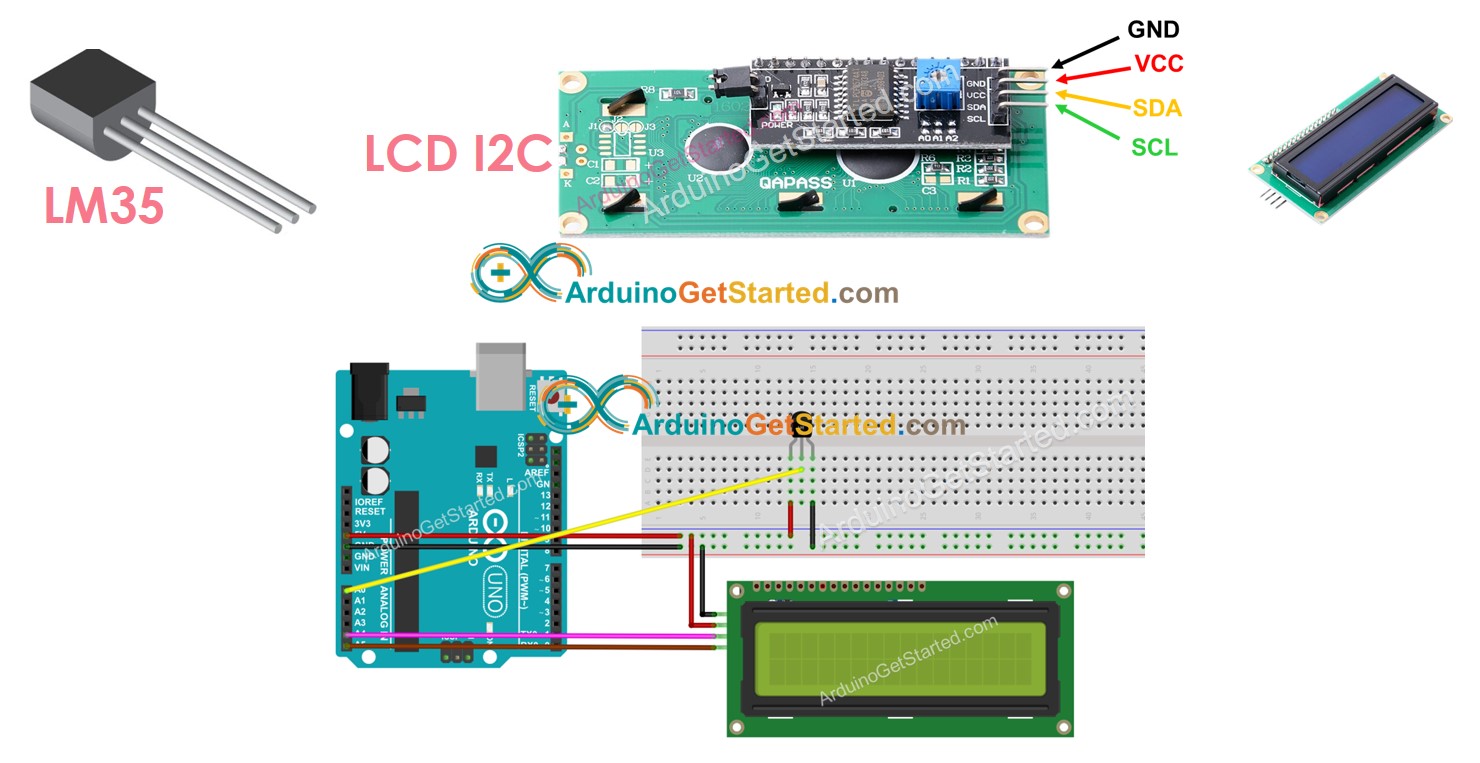

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino - Sensor de temperatura LM35 - LCD I2C
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-display-temperature-from-lm35-sensor-on-lcd
*/
#include <LiquidCrystal_I2C.h> // LCD I2C library
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0 // pin connected to LM35 temperature sensor
LiquidCrystal_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
}
void loop() {
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = milliVolt / 10;
float tempF = tempC * 9 / 5 + 32; // convert Celsius to Fahrenheit
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print(tempC); // print the temperature in Celsius
lcd.print("°C");
lcd.setCursor(0, 1); // start to print at the second row
lcd.print(tempF); // print the temperature in Fahrenheit
lcd.print("°F");
// print the temperature to Serial Monitor
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
delay(500);
}
Pasos R\u00e1pidos
- Abre Arduino IDE en tu PC.
- Ve al icono Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “LiquidCrystal I2C”, luego encuentra la biblioteca LiquidCrystal_I2C de Frank de Brabander
- Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en Arduino IDE para subir el código a Arduino
- Coloca el sensor en agua caliente y fría, o agárralo con la mano
- Mira el resultado en la pantalla LCD y en el Monitor serie
※ Nota:
La dirección I2C de la pantalla LCD puede variar según los fabricantes. En el código, usamos 0x27, que está especificado por el fabricante DIYables.
