Arduino - Sensor de lluvia - Zumbador
En este tutorial, exploraremos el proceso de utilizar Arduino para la detección de lluvia y la creación de un sistema de alarma con un zumbador.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del zumbador de 12 V y del sensor de lluvia
Si no conoces el zumbador de 12 V y el sensor de lluvia (disposición de pines, cómo funciona, cómo programarlo...), aprende sobre ellos en los siguientes tutoriales:

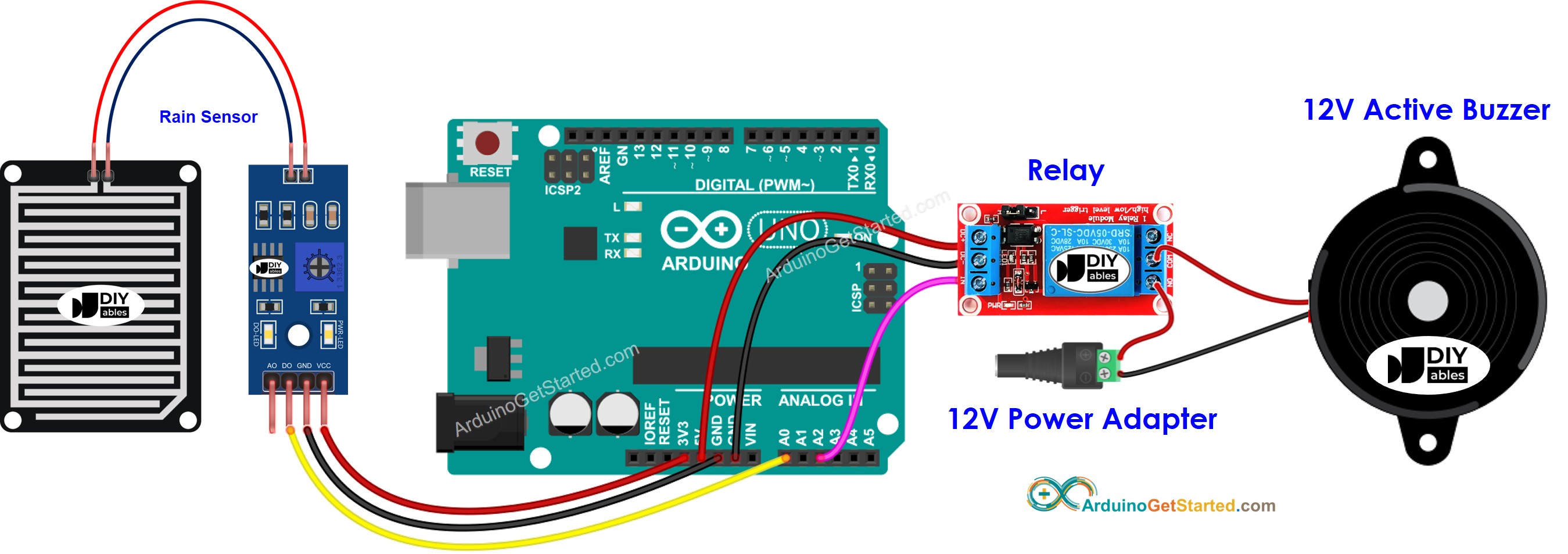

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-rain-sensor-buzzer
*/
#define RAIN_SENSOR_PIN A0 // Arduino pin connected to the OUTPUT pin of rain sensor
#define BUZZER_PIN A2 // Arduino pin connected to Buzzer's pin
int rain_state = LOW; // current state of rain sensor's pin
int prev_rain_state = LOW; // previous state of rain sensor's pin
void setup() {
Serial.begin(9600); // initialize serial
pinMode(RAIN_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
prev_rain_state = rain_state; // store old state
rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state
if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Rain detected!");
digitalWrite(BUZZER_PIN, HIGH); // turn on buzzer
}
else
if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Rain stopped!");
digitalWrite(BUZZER_PIN, LOW); // turn off buzzer
}
}
Pasos R\u00e1pidos
- Conectar Arduino a la PC mediante un cable USB
- Abrir Arduino IDE, seleccionar la placa y el puerto correctos
- Copiar el código anterior y abrirlo con Arduino IDE
- Haz clic en el botón Cargar en Arduino IDE para subir el código al Arduino
- Mueve tu mano frente al sensor
- Escucha el sonido del zumbador de 12 V
Explicación del código
¡Lee la explicación línea por línea en las líneas de comentario del código fuente!
