Arduino - LED que se enciende y apaga con un botón

En un tutorial anterior, hemos aprendido cómo encender el LED si se presiona el botón y apagar el LED si se suelta el botón. En este tutorial, vamos a aprender cómo alternar el LED cada vez que se presiona el botón.

El tutorial incluye dos partes principales:

El botón alterna el LED sin antirrebote.
El botón alterna el LED con antirrebote.

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Botón para Protoboard con Tapa
1	×	Kit de Botón para Protoboard
1	×	Botón Pulsador de Panel
1	×	Módulo de Botón Pulsador
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Acerca de LED y Botón

Si no sabes nada sobre un LED y un botón (disposición de pines, cómo funcionan, cómo programarlos...), aprende sobre ellos en los siguientes tutoriales:

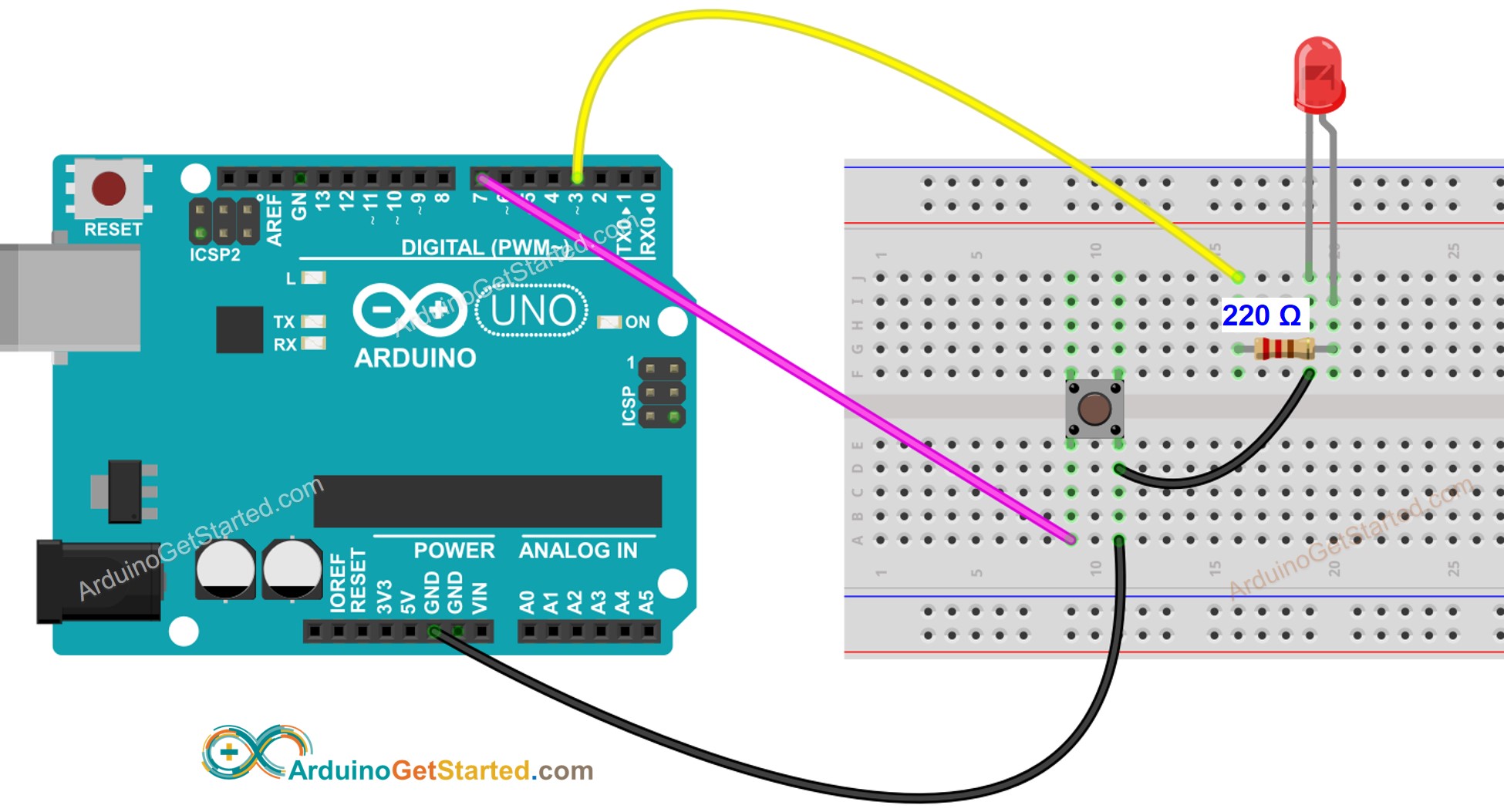

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino - El botón alterna el LED sin antirrebote

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-button-toggle-led */ // constants won't change const int BUTTON_PIN = 7; // Arduino pin connected to button's pin const int LED_PIN = 3; // Arduino pin connected to LED's pin // variables will change: int ledState = LOW; // the current state of LED int lastButtonState; // the previous state of button int currentButtonState; // the current state of button void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode currentButtonState = digitalRead(BUTTON_PIN); } void loop() { lastButtonState = currentButtonState; // save the last state currentButtonState = digitalRead(BUTTON_PIN); // read new state if(lastButtonState == HIGH && currentButtonState == LOW) { Serial.println("The button is pressed"); // toggle state of LED ledState = !ledState; // control LED arccoding to the toggled state digitalWrite(LED_PIN, ledState); } }

Pasos R\u00e1pidos

Conecta el Arduino a la PC mediante un cable USB
Abre el IDE de Arduino y selecciona la placa y el puerto adecuados
Copia el código anterior y ábrelo en el IDE de Arduino
Haz clic en el botón Subir del IDE de Arduino para cargar el código en Arduino
Mantén presionado el botón durante varios segundos y luego suéltalo
Observa el cambio en el estado del LED

Explicación del código

Puede encontrar la explicación en la línea de comentarios del código de Arduino anterior.

En el código, ledState = !ledState es equivalente al siguiente código:

if(ledState == LOW) ledState = HIGH; else ledState = LOW;

※ Nota:

En la práctica, el código anterior a veces no funciona correctamente. Para que funcione siempre correctamente, necesitamos aplicar rebote para el botón. El rebote del botón no es fácil para los principiantes. Afortunadamente, gracias a la biblioteca ezButton, podemos hacerlo fácilmente.

Código de Arduino - El botón alterna el LED con rebote

¿Por qué necesitamos el rebote? ⇒ ver Arduino - Tutorial de rebote de botón

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-button-toggle-led */ #include <ezButton.h> /// constants won't change const int BUTTON_PIN = 7; // the number of the pushbutton pin const int LED_PIN = 3; // the number of the LED pin ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 7; // variables will change: int ledState = LOW; // the current state of LED void setup() { Serial.begin(9600); // initialize serial pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { button.loop(); // MUST call the loop() function first if(button.isPressed()) { Serial.println("The button is pressed"); // toggle state of LED ledState = !ledState; // control LED arccoding to the toggleed sate digitalWrite(LED_PIN, ledState); } }

Pasos R\u00e1pidos

Instala la biblioteca ezButton. Consulta Cómo hacerlo
Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino
Presiona el botón varias veces
Observa el cambio en el estado del LED

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
