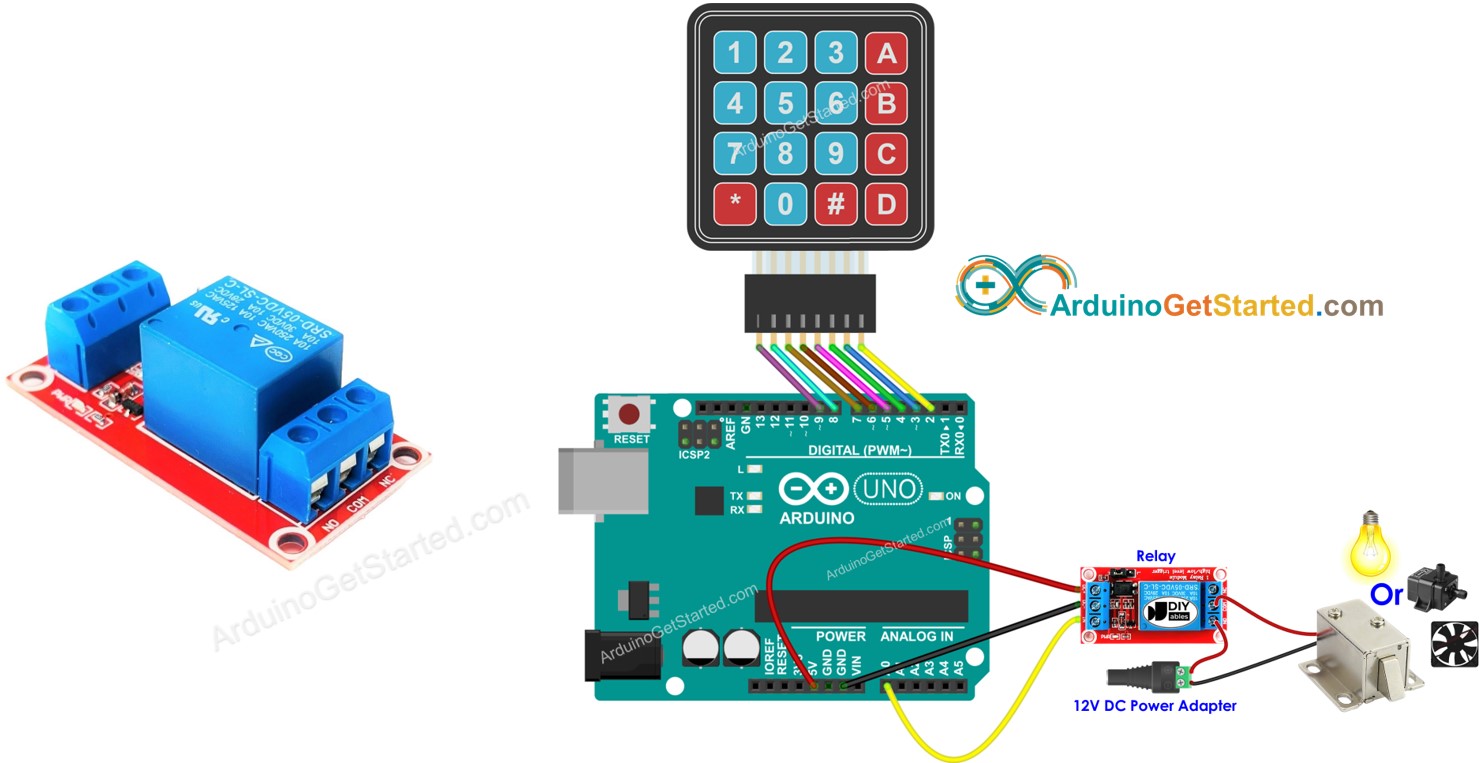

Arduino - Teclado numérico - Relé

En este tutorial, vamos a aprender cómo usar un teclado numérico, un relé y Arduino juntos. En detalle, si un usuario introduce la contraseña en el teclado correctamente, Arduino enciende el relé.

El tutorial también proporciona el código que enciende un relé durante un periodo de tiempo y luego se apaga sin usar la función delay(). El código de Arduino también admite múltiples contraseñas.

Al conectar un relé a Cerradura electromagnética, Cerradura de solenoide, , Actuador lineal, Elemento calefactor, Bomba, o Ventilador ... Podemos controlarlos mediante un teclado numérico.

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Teclado 3x4 and 4x4 Kit
1	×	Relé
1	×	Cables Puente
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del teclado numérico y del relé

Si no conoces el teclado numérico y el relé (conexión de pines, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:

Arduino - Keypad tutorial
Arduino - Relay tutorial

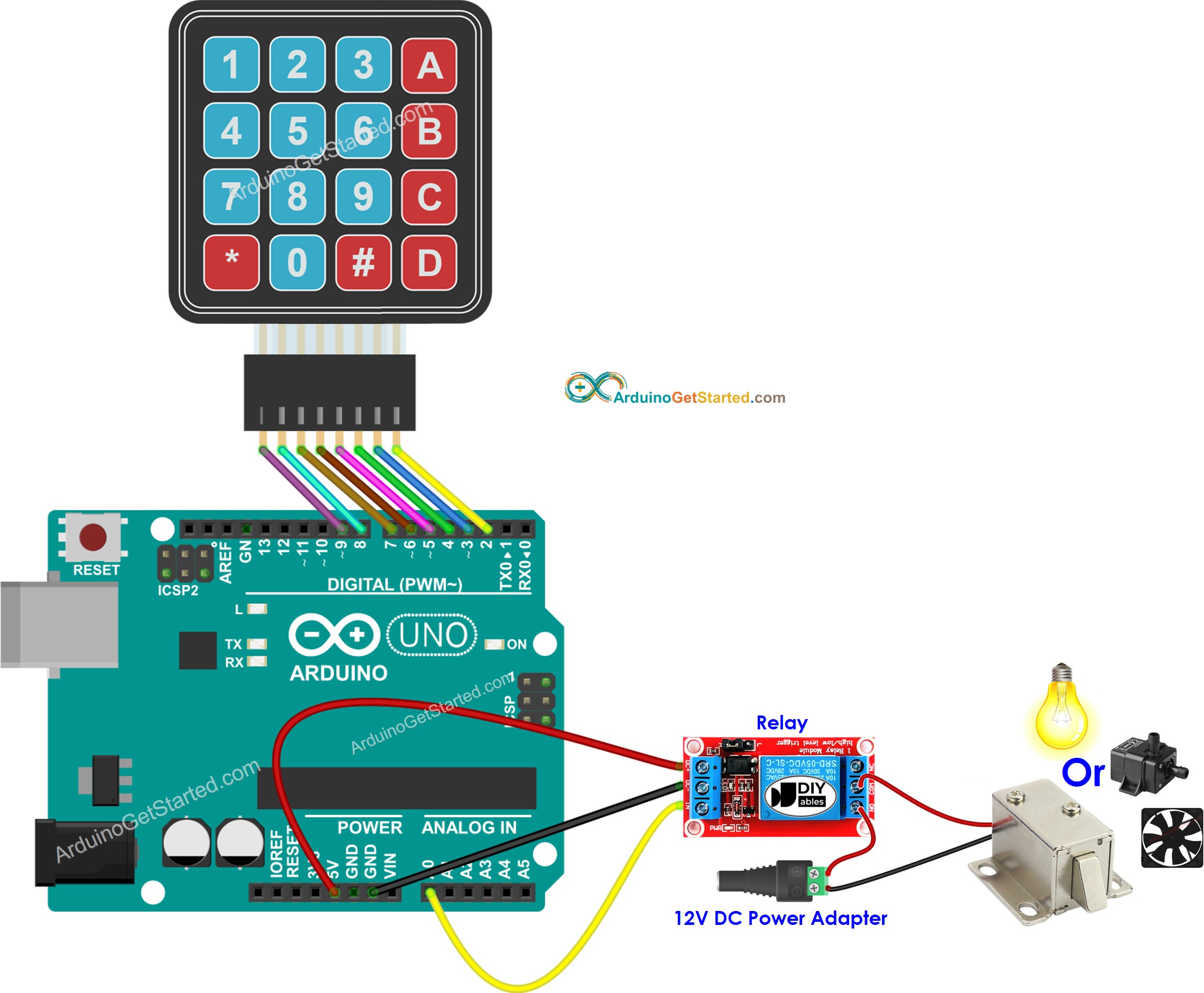

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino - enciende el relé si la contraseña es correcta

Los códigos a continuación activan un relé si la contraseña es correcta.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-keypad-relay */ #include <Keypad.h> #define RELAY_PIN A0 // the Arduino pin, which connects to the IN pin of relay #define ROW_NUM 4 // four rows #define COLUMN_NUM 4 // four columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3', 'A'}, {'4', '5', '6', 'B'}, {'7', '8', '9', 'C'}, {'*', '0', '#', 'D'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); const String password_1 = "ABC1234"; // change your password here const String password_2 = "5642B"; // change your password here const String password_3 = "9765"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); } void loop() { char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct, turning ON relay"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Pasos R\u00e1pidos

Conecta Arduino a la PC mediante un cable USB
Abre el IDE de Arduino, selecciona la placa y el puerto correctos
Navega al icono de Librerías en la barra izquierda del IDE de Arduino.
Busca “keypad”, luego encuentra la librería keypad de Mark Stanley, Alexander Brevig
Haz clic en el botón Instalar para instalar la librería keypad.

Busca “ezOutput”, luego encuentra la biblioteca ezOutput de ArduinoGetStarted
Haz clic en el botón Instalar para instalar la biblioteca ezOutput.

Copia el código anterior y ábrelo con el IDE de Arduino
Haz clic en el botón Cargar en el IDE de Arduino para cargar el código al Arduino

Presione las teclas 1234 y presione #
Presione las teclas 9765 y presione #
Vea el resultado en el Monitor Serial y el estado del relé

COM6

Send

The password is incorrect, try again The password is correct, turning ON relay

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Explicación del código

Las contraseñas autorizadas están predefinidas en el código de Arduino.

Una cadena se utiliza para almacenar la contraseña introducida por los usuarios, llamada cadena de entrada. En el teclado, dos teclas (* y #) se utilizan para fines especiales: borrar la contraseña y finalizar la contraseña. Cuando se presiona una tecla en el teclado:

Si la tecla pulsada no es una de las dos teclas especiales, se añade a la cadena de entrada
Si la tecla pulsada es *, la cadena de entrada se borra. Puedes usarla para empezar o reiniciar la introducción de la contraseña.
Si la tecla pulsada es #:

La cadena de entrada se compara con las contraseñas predefinidas. Si coincide con una de las contraseñas predefinidas, el relé se enciende.
Independientemente de si la contraseña es correcta o no, la cadena de entrada se borra para la siguiente entrada.

Código de Arduino - encender un relé durante un período de tiempo si la contraseña es correcta

El código siguiente enciende el relé durante 5 segundos si la contraseña es correcta. Después de 5 segundos, el relé se apaga.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-keypad-relay */ #include <Keypad.h> #include <ezOutput.h> #define RELAY_PIN A0 // the Arduino pin, which connects to the IN pin of relay #define ROW_NUM 4 // four rows #define COLUMN_NUM 4 // four columns #define RELAY_ON_TIME 5000 // in milliseconds char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3', 'A'}, {'4', '5', '6', 'B'}, {'7', '8', '9', 'C'}, {'*', '0', '#', 'D'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezOutput relay(RELAY_PIN); const String password_1 = "ABC1234"; // change your password here const String password_2 = "5642B"; // change your password here const String password_3 = "9765"; // change your password here String input_password; void setup() { Serial.begin(9600); input_password.reserve(32); // maximum password size is 32, change if needed relay.low(); } void loop() { relay.loop(); // MUST call the loop() function first char key = keypad.getKey(); if (key) { Serial.println(key); if (key == '*') { input_password = ""; // reset the input password } else if (key == '#') { if (input_password == password_1 || input_password == password_2 || input_password == password_3) { Serial.println("The password is correct, turning ON relay"); relay.low(); // set low before making a high pulse relay.pulse(RELAY_ON_TIME); // turn on relay in RELAY_ON_TIME duration and then turn off } else { Serial.println("The password is incorrect, try again"); } input_password = ""; // reset the input password } else { input_password += key; // append new character to input password string } } }

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
