Arduino - Sensor de Humedad del Suelo y Bomba

En este tutorial, vamos a aprender cómo usar el Arduino y el sensor de humedad del suelo capacitivo para controlar la bomba.

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Sensor de Humedad del Suelo Capacitivo
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Cables Puente
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de humedad del suelo y de la bomba

Si no conoces la bomba y el sensor de humedad del suelo (conexiones de pines, cómo funcionan, cómo programarlos...), aprende sobre ellos en los tutoriales siguientes:

Arduino - Soil Moisture Sensor tutorial
Arduino - Controls Pump tutorial

Cómo funciona

Arduino lee periódicamente el valor del sensor de humedad del suelo capacitivo. En función del valor de humedad del suelo, se tomarán las siguientes acciones:

Si el valor de humedad del suelo está por debajo de un umbral, Arduino activa automáticamente un relé para encender una bomba.
De lo contrario, Arduino desactiva automáticamente un relé para apagar una bomba.

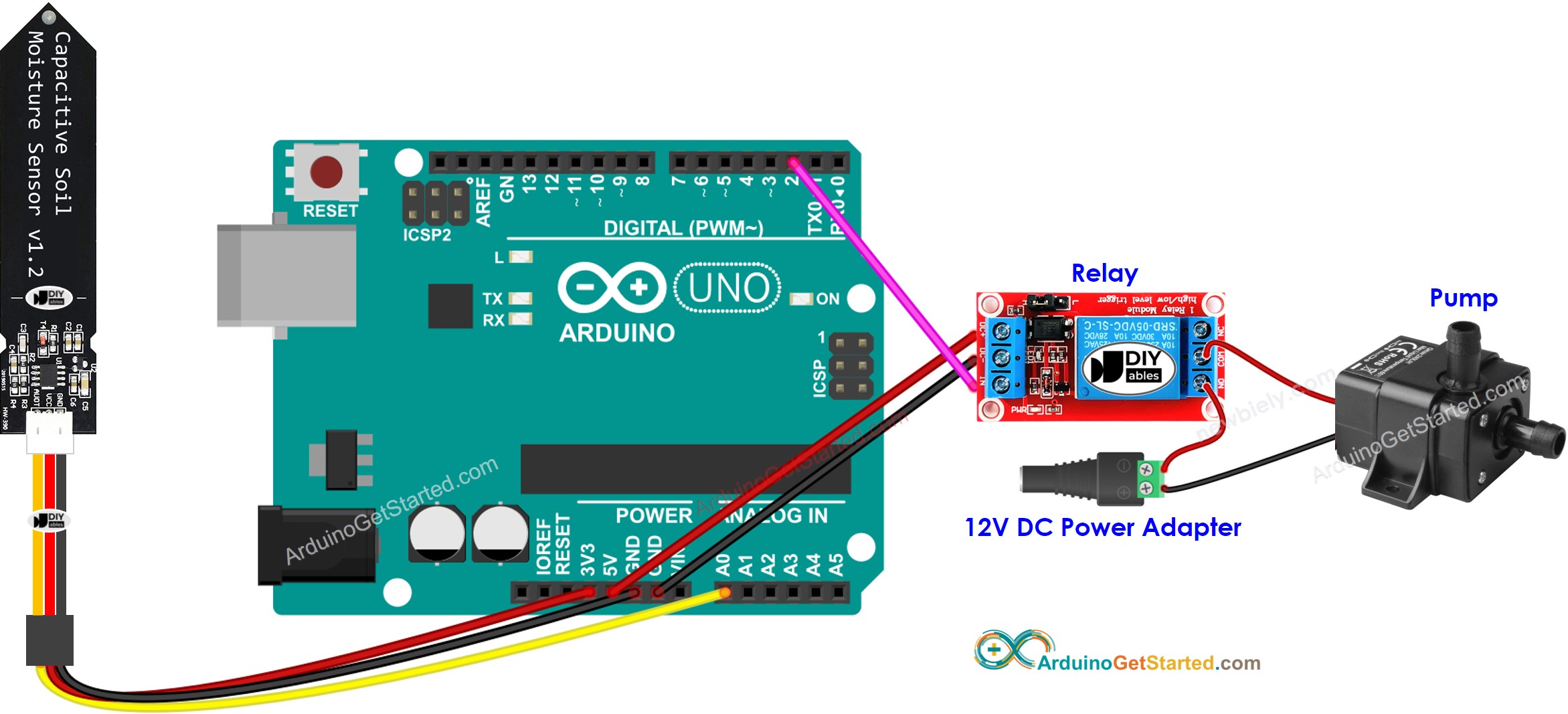

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-soil-moisture-sensor-pump */ #define RELAY_PIN 2 // Arduino pin that controls the pump via relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // => CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil moisture is DRY => activate pump"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil moisture is WET => deactivate the pump"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(1000); }

Pasos R\u00e1pidos

Realiza la calibración para determinar el umbral húmedo-seco, consulta Arduino - Calibra el sensor de humedad del suelo
Actualiza el valor calibrado a THRESHOLD en el código
Abre el Monitor Serial en el IDE de Arduino
Carga el código en Arduino
Consulta el resultado en el Monitor Serial.

COM6

Send

The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
