Acerca del sensor de temperatura LM35
Diagrama de pines
El sensor de temperatura LM35 tiene tres pines:
- Pin GND: debe conectarse a GND (0V)
- Pin VCC: debe conectarse a VCC (5V)
- Pin OUT: el pin de salida ofrece la tensión de salida que es linealmente proporcional a la temperatura; debe conectarse a un pin analógico de Arduino
Cómo funciona
El LM35 proporciona una salida de voltaje linealmente proporcional a la temperatura en grados Celsius. El factor de escala de la salida del LM35 es de 10 mV/°C. Esto significa que la temperatura se calcula dividiendo el voltaje (en mV) en el pin de salida entre 10.

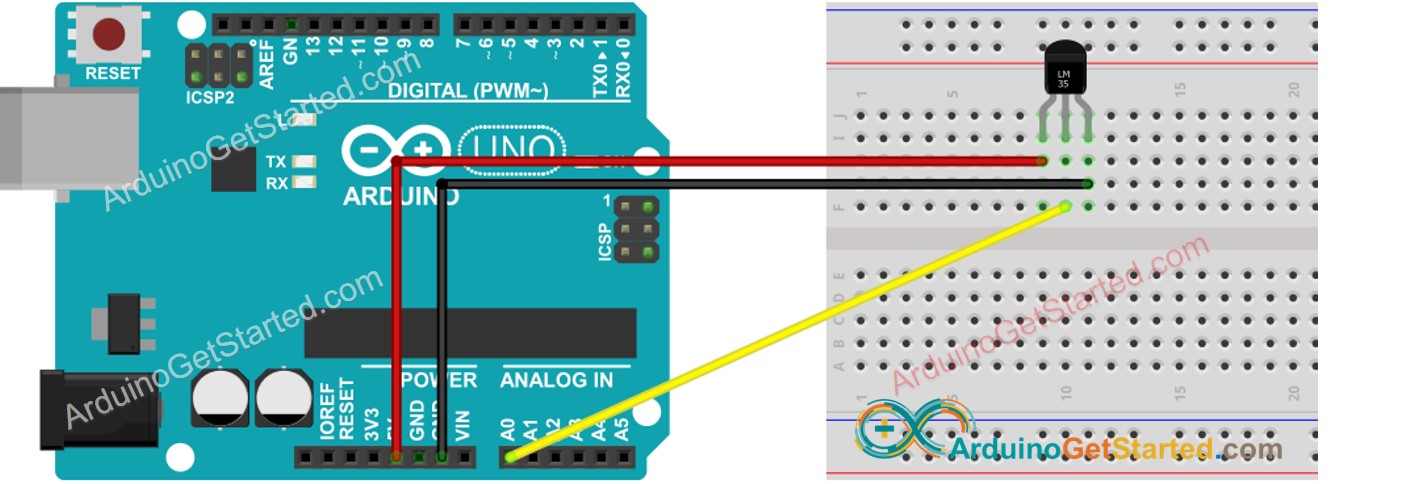

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Cómo programar para el sensor de temperatura LM35
- Obtén el valor ADC del sensor de temperatura utilizando la función analogRead().
int adcVal = analogRead(PIN_LM35);
- Convertir el valor del ADC a voltaje en milivoltios
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
- Convierte el voltaje a la temperatura en grados Celsius
float tempC = milliVolt / 10;
- (Opcional) Convertir de grados Celsius a Fahrenheit
float tempF = tempC * 9 / 5 + 32;
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-lm35-temperature-sensor
*/
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0
void setup() {
Serial.begin(9600);
}
void loop() {
// get the ADC value from the temperature sensor
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = milliVolt / 10;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
- Sostén el sensor con tu mano
- Mira el resultado en el Monitor de serie.
COM6
Temperature: 26.31°C ~ 79.36°F
Temperature: 26.44°C ~ 79.59°F
Temperature: 26.50°C ~ 79.70°F
Temperature: 26.56°C ~ 79.81°F
Temperature: 27.06°C ~ 80.71°F
Temperature: 27.75°C ~ 81.95°F
Temperature: 28.37°C ~ 83.07°F
Temperature: 29.00°C ~ 84.20°F
Temperature: 29.56°C ~ 85.21°F
Temperature: 30.00°C ~ 86.00°F
Temperature: 30.31°C ~ 86.56°F
Temperature: 30.62°C ~ 87.12°F
Temperature: 30.87°C ~ 87.57°F
Autoscroll
Clear output
9600 baud
Newline
Mejorando la precisión de la temperatura
En el código anterior, usamos la tensión de referencia del ADC por defecto (5 V ~ 5000 mV). Podemos aumentar la resolución de temperatura cambiando la tensión de referencia a INTERNAL (1.1 V ~ 1100 mV). Esta tensión de referencia puede cambiarse usando la función analogReference().
La tabla siguiente muestra la diferencia entre usar 5000 mV y 1100 mV como voltaje de referencia.
| Vref(mV) | 5000 mV (by default) | 1100 mV (INTERNAL) |
|---|---|---|
| Reading Resolution | 5000/1024 = 4.88 mV | 1100/1024 = 1.07 mV |
| Temperature Resolution | 0.488 °C | 0.107 °C |
| Temperature Range | 0 to 500 °C | 0 to 110 °C |
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-lm35-temperature-sensor
*/
#define ADC_VREF_mV 1100.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0
void setup() {
Serial.begin(9600);
// switch to Internal 1.1V Reference
analogReference(INTERNAL);
}
void loop() {
// get the ADC value from the temperature sensor
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // ADC_VREF_mV = 1100 mV
// convert the voltage to the temperature in Celsius
float tempC = milliVolt / 10;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
