Arduino - Zumbador

En este tutorial, vamos a aprender cómo programar Arduino para controlar un zumbador activo de 12V para producir un sonido fuerte. Si quieres controlar un zumbador activo/pasivo de 5V, consulta este Tutorial de zumbador piezoeléctrico de Arduino

Hay dos formas de controlar el zumbador de 12 V. Un relé es sencillo, pero hace clic cada vez que conmuta. Un módulo MOSFET hace el mismo trabajo sin ruido, y puede conmutar muy rápido. Esto es bueno para los pitidos de alarma. En este tutorial probaremos las dos formas.

Acerca del zumbador activo de 12 V

El zumbador activo de 12 V puede emitir un sonido fuerte, lo cual es adecuado para el sistema de alarma.

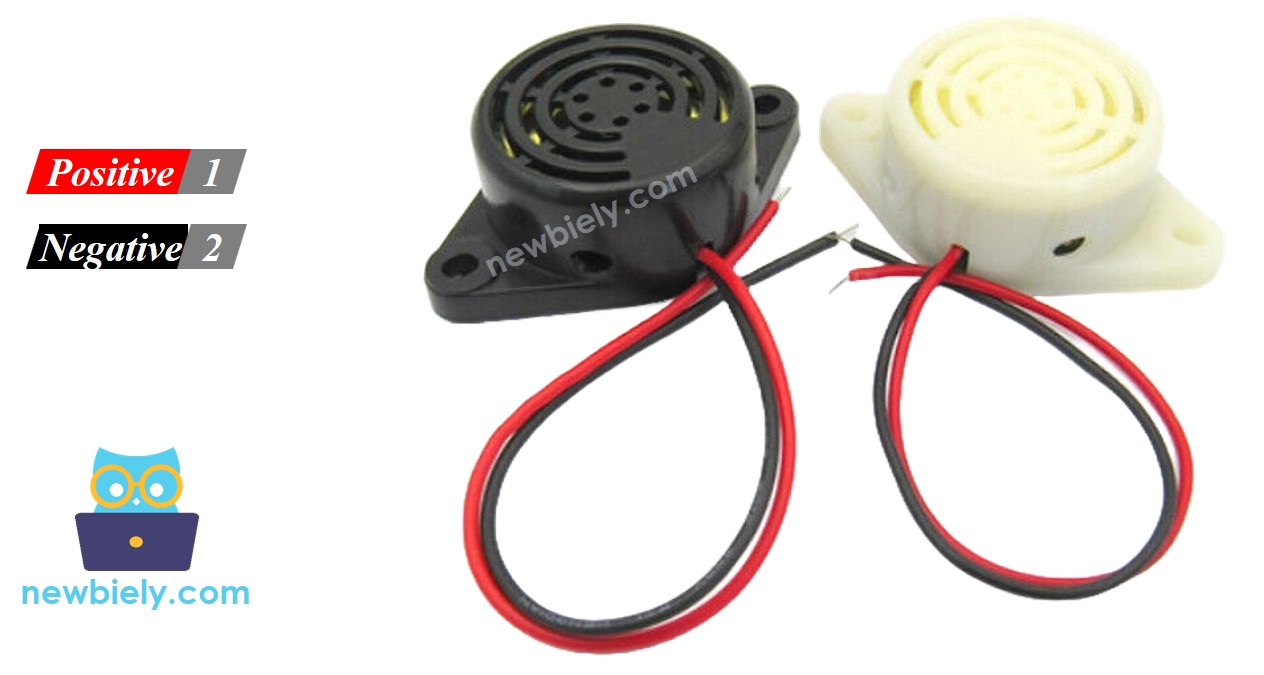

Diagrama de pines

Diagrama de pines del zumbador activo de 12 V para Arduino

El zumbador activo de 12 V suele tener dos pines:

  • Pin negativo (-) (negro): debe conectarse a la masa de la fuente de alimentación de CC
  • Pin positivo (+) (rojo): debe conectarse a 12 V de la fuente de alimentación de CC

Cómo controlar el zumbador activo de 12 V

Si un zumbador activo de 12 V es alimentado por una fuente de 12 V, emite sonido. Para controlar un zumbador activo de 12 V, necesitamos usar un relé entre Arduino y el zumbador activo de 12 V. Arduino puede controlar el zumbador activo de 12 V mediante el relé. Si no sabes sobre el relé (conexiones, cómo funciona, cómo programarlo ...), aprende sobre el relé en el tutorial de Arduino - Relé.

El módulo MOSFET es la segunda opción. Los pines, el interior y el código del módulo se explican en el tutorial Arduino - Módulo MOSFET.

Relé vs módulo MOSFET para un zumbador de 12 V

Relé Módulo MOSFET
Qué puede hacer encender o apagar el zumbador encender o apagar el zumbador
Ruido al conmutar un clic cada vez, mezclado con el pitido ningún ruido, solo se oye el pitido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Pitidos rápidos el relé hace un clic fuerte y se desgasta rápido sin problema
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del zumbador cualquier tensión que admita el relé unos 6 V o más
Aislamiento del Arduino sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para ON/OFF lento, por ejemplo encendido unos segundos patrones de alarma con muchos pitidos cortos

Si el zumbador pita despacio, el relé está bien. Si quieres una alarma con muchos pitidos cortos, el módulo MOSFET es la mejor opción.

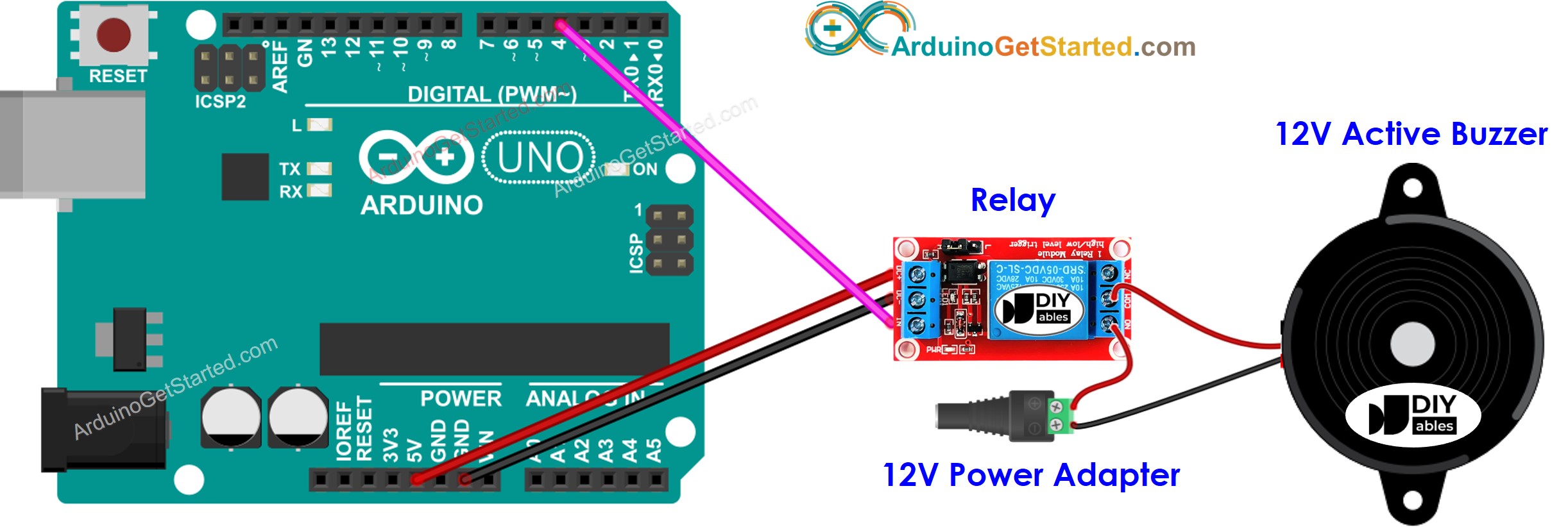

Diagrama de Cableado

Diagrama de cableado del zumbador activo de 12 V para Arduino

This image is created using Fritzing. Click to enlarge image

Si el proyecto va a funcionar mucho tiempo, o dentro de una caja, es mejor fijar los cables con tornillos. Prueba un Screw Shield V2 o un Proto Screw Terminal Block Shield: se monta sobre el Arduino y cada pin tiene su propia bornera de tornillo. Abajo está el diagrama de cableado con el Screw Shield V2.

Diagrama de cableado del zumbador activo de 12 V para Arduino (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código de Arduino

El código que se muestra a continuación enciende repetidamente el zumbador activo de 12 V en dos segundos y lo apaga en cinco segundos.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-buzzer */ #define RELAY_PIN 4 // the Arduino pin that controls the buzzer via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecta Arduino al PC mediante un cable USB
  • Abre Arduino IDE, selecciona la placa y el puerto correctos
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino
  • Observa el estado del zumbador activo de 12 V

Explicación del código

Puede encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Cómo hacer pitidos de alarma con el módulo MOSFET

Ahora vamos a cambiar el relé por un módulo MOSFET. El zumbador funciona igual, pero no hay clic, así que puede pitar rápido como una alarma real.

Diagrama de Cableado

Diagrama de cableado del zumbador activo de 12 V con módulo MOSFET para Arduino

This image is created using Fritzing. Click to enlarge image

Desde Hacia
Pin 9 del Arduino Pin PWM del módulo MOSFET
GND del Arduino Pin GND del módulo MOSFET
Adaptador de 12 V (+) Terminal + del módulo MOSFET
Cable rojo del zumbador (+) Terminal + del módulo MOSFET (el mismo que el + del adaptador)
Cable negro del zumbador (−) Terminal LOAD del módulo MOSFET
Adaptador de 12 V (−) Terminal − del módulo MOSFET

La mayoría de los zumbadores activos de 12 V tienen un pequeño circuito dentro y no necesitan un diodo flyback. Si tu zumbador es de tipo magnético (tiene una bobina dentro), añade un diodo 1N4007 o 1N5819 en paralelo con él. El lado con la franja (cátodo) va al + del zumbador, y el otro lado va al − del zumbador.

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-buzzer */ #define MOSFET_PIN 9 // The Arduino pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); digitalWrite(MOSFET_PIN, LOW); // start with the buzzer OFF } void loop() { // fast alarm beeps: 10 short beeps Serial.println("Alarm: fast beeps"); for (int i = 0; i < 10; i++) { digitalWrite(MOSFET_PIN, HIGH); // turn on buzzer delay(100); digitalWrite(MOSFET_PIN, LOW); // turn off buzzer delay(100); } // one long beep Serial.println("Alarm: long beep"); digitalWrite(MOSFET_PIN, HIGH); delay(1000); digitalWrite(MOSFET_PIN, LOW); // quiet time Serial.println("Quiet"); delay(3000); }

Qué hace el zumbador: pita 10 veces rápido, luego hace un pitido largo y después se queda en silencio durante 3 segundos. Luego empieza de nuevo.

Un zumbador activo produce su propio sonido. Solo enciéndelo o apágalo por completo con digitalWrite(). No uses analogWrite() (PWM) para cambiar el volumen, porque el sonido será débil o extraño.

Pasos R\u00e1pidos

  • Haz la misma preparación que en los Quick Steps de la parte del relé de arriba.
  • Conecta el zumbador y el módulo MOSFET como se muestra en el diagrama. Mantén el adaptador de 12 V desenchufado.
  • Sube el código de arriba al Arduino.
  • Enchufa el adaptador de 12 V.
  • Abre el Monitor Serie a 9600 baudios.
  • Escucha el zumbador: oyes los pitidos rápidos sin el clic del relé.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Alarm: fast beeps Alarm: long beep Quiet Alarm: fast beeps Alarm: long beep Quiet
Ln 11, Col 1
Arduino Uno on COM15
2

※ Nota:

El módulo MOSFET funciona solo con corriente continua (CC), y la fuente de alimentación del zumbador debe ser de unos 6 V o más. Para un zumbador de 5 V, consulta el Tutorial de zumbador piezoeléctrico para Arduino. Para un zumbador o una sirena de CA, usa el relé.
