Arduino - Sensor de temperatura - LCD

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×LCD I2C
1×Sensor de Temperatura DS18B20 (con Adaptador)
1×Sensor de Temperatura DS18B20 (sin Adaptador)
1×Cables Puente
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de temperatura y de la pantalla LCD

Si no sabes sobre el sensor de temperatura y la pantalla LCD (conexiones, cómo funciona, cómo programarla...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

  • Diagrama de cableado

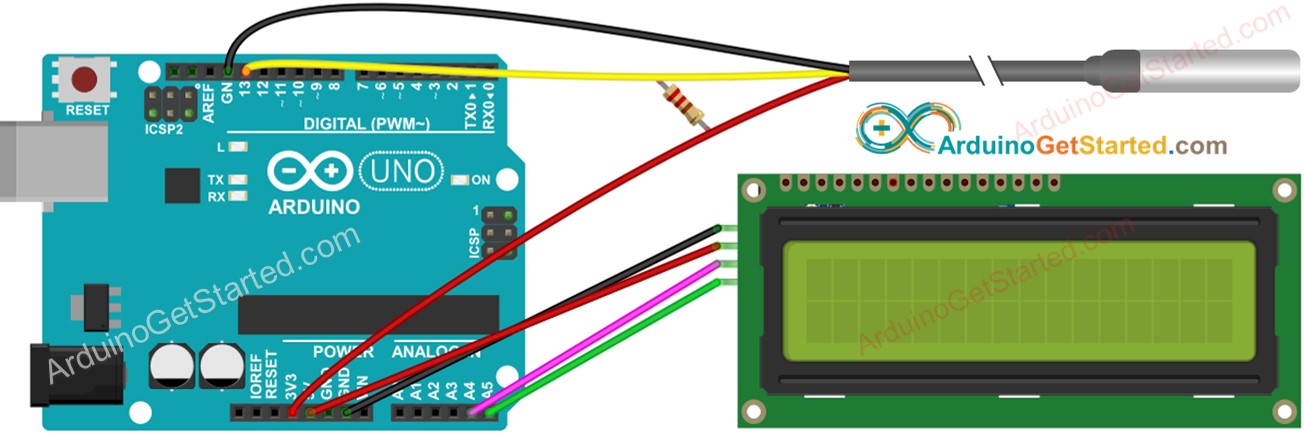

Diagrama de cableado de Arduino para sensor de temperatura con LCD

This image is created using Fritzing. Click to enlarge image

  • Cableado real
Diagrama de cableado de Arduino DS18B20 para LCD

This image is created using Fritzing. Click to enlarge image

Sugerimos comprar un sensor DS18B20 que viene con un adaptador de cableado para facilitar la conexión. El adaptador tiene una resistencia integrada, lo que elimina la necesidad de una resistencia adicional en el cableado.

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <LiquidCrystal_I2C.h> const int SENSOR_PIN = 13; // Arduino pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature sensors(&oneWire); // pass oneWire to DallasTemperature library LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float tempCelsius; // temperature in Celsius float tempFahrenheit; // temperature in Fahrenheit void setup() { sensors.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { sensors.requestTemperatures(); // send the command to get temperatures tempCelsius = sensors.getTempCByIndex(0); // read temperature in Celsius tempFahrenheit = tempCelsius * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(tempCelsius); // print the temperature in Celsius lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(tempFahrenheit); // print the temperature in Fahrenheit lcd.print((char)223); // print ° character lcd.print("F"); delay(500); }

※ Nota:

La dirección I2C del LCD puede variar según los fabricantes. En el código, usamos 0x27, que está especificado por el fabricante DIYables.

Pasos R\u00e1pidos

  • Conecta Arduino al PC mediante un cable USB.
  • Abre Arduino IDE, selecciona la placa y el puerto correctos.
  • Navega al icono Bibliotecas en la barra izquierda del IDE de Arduino.
  • Busca “DallasTemperature”, luego encuentra la biblioteca DallasTemperature de Miles Burton.
  • Haz clic en el botón Instalar para instalar la biblioteca DallasTemperature.
Biblioteca Dallas Temperature para Arduino
  • Se le pedirá que instale la dependencia de la biblioteca
  • Haga clic en el botón Instalar todo para instalar la biblioteca OneWire.
Biblioteca OneWire para Arduino
  • Busca “LiquidCrystal I2C”, luego encuentra la biblioteca LiquidCrystal_I2C de Frank de Brabander
  • Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.
Biblioteca LiquidCrystal I2C para Arduino
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para cargar el código a Arduino
Subir código al IDE de Arduino
  • Coloca el sensor en el agua caliente y en el agua fría, o sujeta el sensor con la mano.
  • Mira el resultado en la pantalla LCD.
Diagrama de cableado de Arduino ds18b20 LCD

This image is created using Fritzing. Click to enlarge image

Si la pantalla LCD no muestra nada, consulte Solución de problemas en LCD I2C

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!
