Arduino - Sensor de lluvia
El sensor de lluvia es capaz de detectar y medir el nivel de lluvia o nieve. El sensor de lluvia proporciona dos salidas: una salida digital (LOW/HIGH) y una salida analógica.
En este tutorial, aprenderemos a usar un Arduino y un sensor de lluvia para detectar y medir la lluvia. Específicamente, cubriremos lo siguiente:
- Cómo conectar el sensor de lluvia a un Arduino.
- Cómo programar el Arduino para detectar la lluvia leyendo la señal digital del sensor de lluvia.
- Cómo programar el Arduino para medir el nivel de lluvia leyendo la señal analógica del sensor de lluvia.
Después, puedes modificar el código para activar un motor o una alarma cuando detecte lluvia o nieve.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

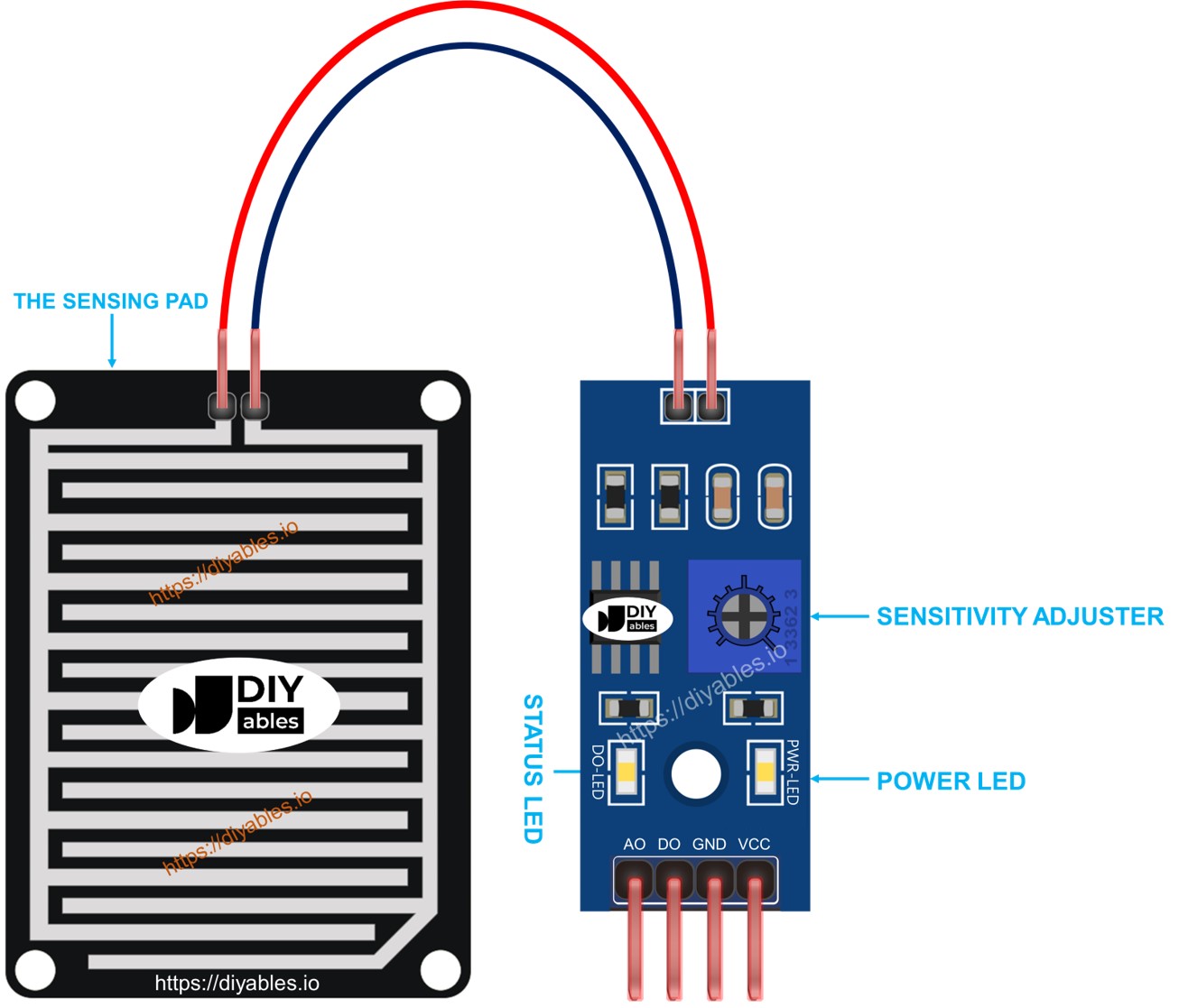

Acerca del sensor de lluvia
El sensor de lluvia puede utilizarse para detectar la presencia de lluvia o para medir el nivel de agua que cae con la lluvia. El sensor de lluvia ofrece dos opciones a través de un pin de salida digital y un pin de salida analógica.
El sensor de lluvia incluye dos partes:
- La placa de detección
- El módulo electrónico
La almohadilla de detección
La placa de detección se coloca en el exterior y puede exponerse a la lluvia y la nieve (p. ej., el techo). La placa de detección tiene una serie de pistas de cobre expuestas, divididas en dos grupos: pistas de alimentación y pistas de detección. Estas pistas de alimentación y pistas de detección no están conectadas entre sí a menos que estén puenteadas por agua o nieve. No hay diferencias entre las pistas de alimentación y de detección. Puedes elegir una como pista de alimentación y la otra será la pista de detección.
El módulo electrónico
El módulo electrónico del sensor de lluvia convierte la señal de la placa de detección en un valor analógico o digital que puede ser leído por Arduino. Incluye cuatro pines:
- Pin VCC: Debe conectarse a VCC (3,3 V a 5 V).
- Pin GND: Debe conectarse a GND (0 V).
- Pin DO: Es un pin de salida digital. Está en alto si no se detecta la lluvia y en bajo si se detecta. El valor umbral para la detección de lluvia se puede ajustar mediante un potenciómetro incorporado.
- Pin AO: Es un pin de salida analógica. El valor de salida disminuye a medida que aumenta el agua en la almohadilla de detección, y aumenta a medida que disminuye el agua en la almohadilla de detección.
Además, tiene dos indicadores LED:
- Un indicador PWR-LED para la alimentación.
- Un indicador DO-LED para el estado de lluvia en el pin DO: se enciende cuando hay lluvia.
Cómo funciona
Para el pin DO:
- El módulo tiene un potenciómetro integrado para ajustar el umbral de sensibilidad.
- Cuando la intensidad está por encima del umbral, se detecta la lluvia, el pin de salida del sensor está en LOW y el LED DO está encendido.
- Cuando la intensidad está por debajo del umbral, la lluvia no se detecta, el pin de salida del sensor está en HIGH y el LED DO está apagado.
Para el pin AO:
- Cuánta más agua haya en la almohadilla de detección, menor será el valor leído desde el pin AO.
- Cuánta menos agua haya en la almohadilla de detección, mayor será el valor leído desde el pin AO.
Tenga en cuenta que el potenciómetro no afecta al valor del pin AO.
Diagrama de Cableado
Como se mencionó anteriormente, el pin VCC del sensor debe conectarse a 3.3V o 5V. Si conectamos este pin directamente al pin de 3.3V o 5V de Arduino, la vida útil del sensor se acortará debido a la corrosión electroquímica. La mejor forma es conectar el pin VCC del sensor de lluvia a un pin de salida de Arduino; podemos programar ese pin para alimentar el sensor de lluvia solo cuando se esté leyendo. Esto puede minimizar el impacto de la corrosión electroquímica.
Ya que el módulo del sensor de lluvia tiene dos salidas, puedes elegir usar una o ambas, dependiendo de lo que necesites.

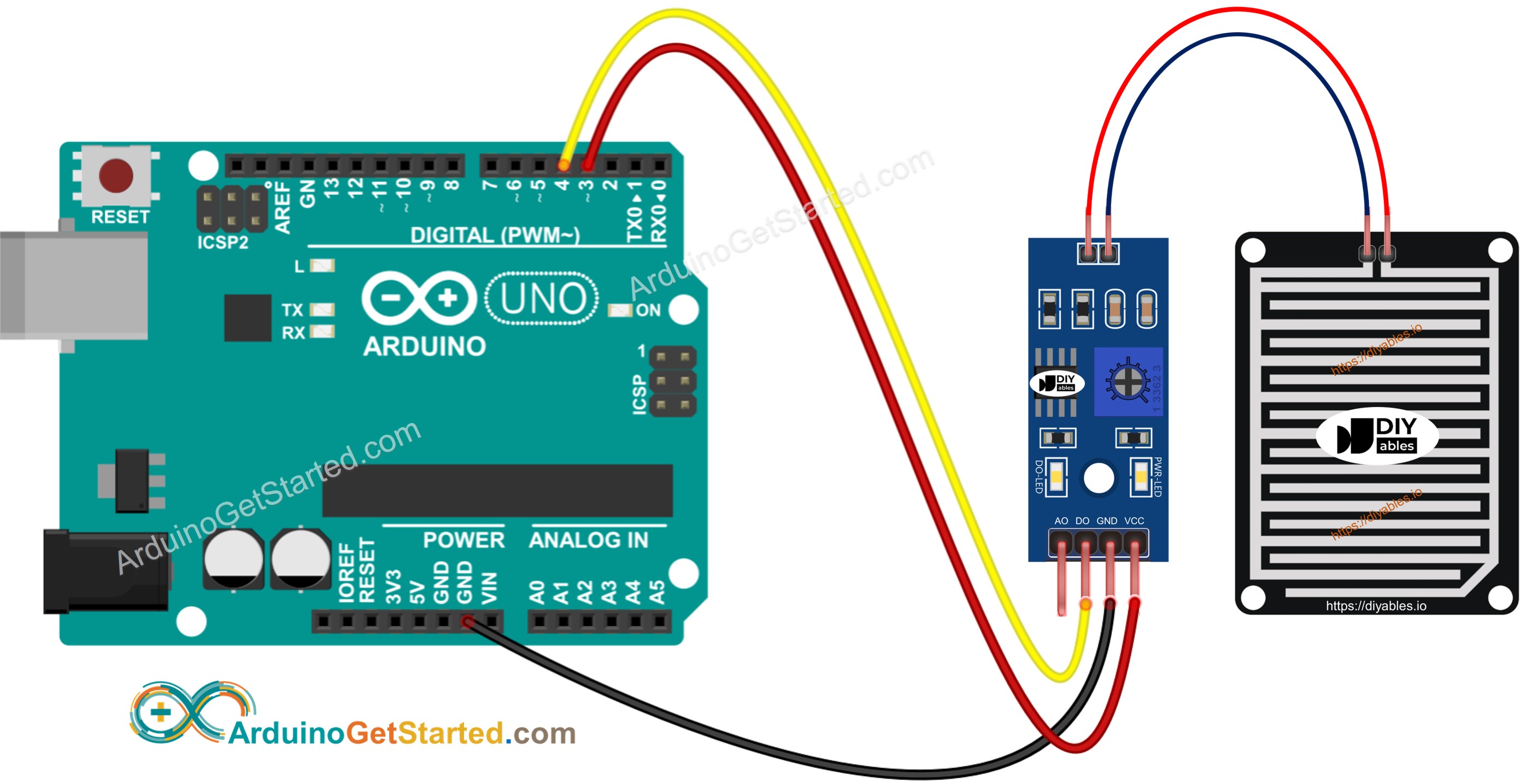

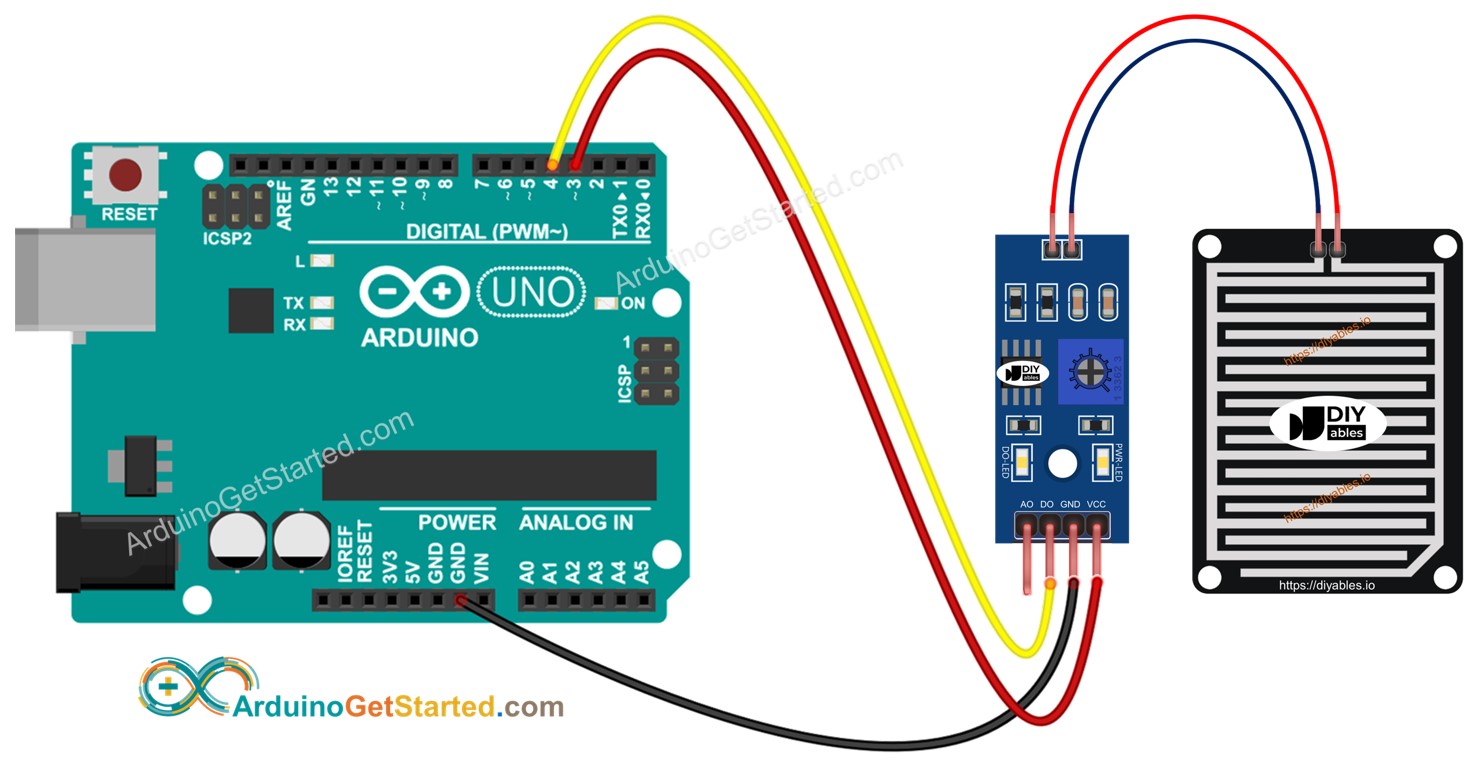

- El diagrama de cableado entre Arduino y el sensor de lluvia cuando se usa solo DO.
This image is created using Fritzing. Click to enlarge image

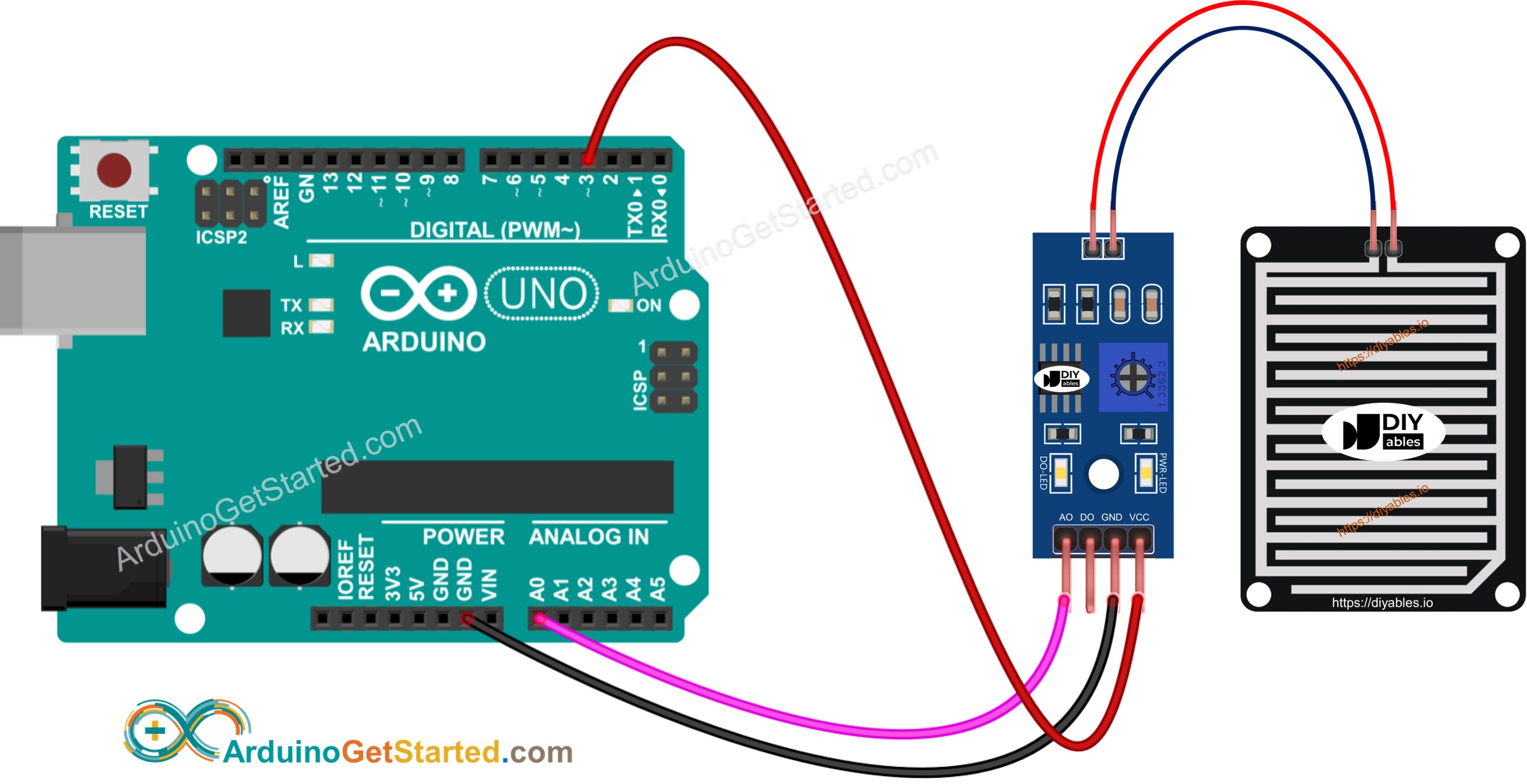

- El diagrama de cableado entre Arduino y el sensor de lluvia cuando se utiliza solo AO.
This image is created using Fritzing. Click to enlarge image

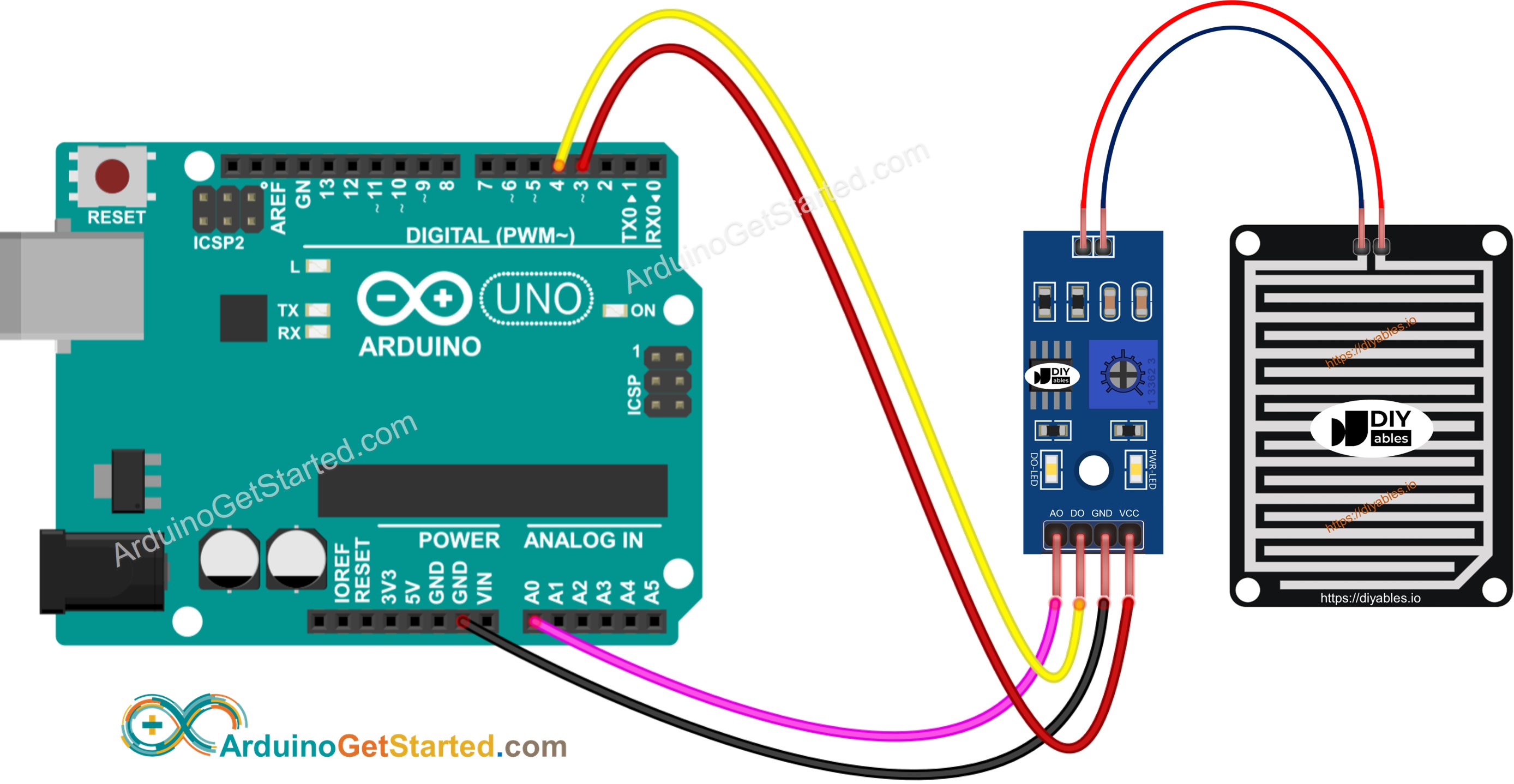

- El diagrama de cableado entre Arduino y el sensor de lluvia cuando se utilizan tanto AO como DO.
This image is created using Fritzing. Click to enlarge image
Código de Arduino - Leer el valor del pin de salida digital
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
- Vierte un poco de agua sobre el sensor de lluvia
- Consulta el resultado en el Monitor Serial.
Tenga en cuenta que si nota que el LED permanece encendido de forma constante o se apaga incluso cuando el sensor está expuesto a la lluvia, puede ajustar el potenciómetro para afinar la sensibilidad del sensor.
Código de Arduino - Leer el valor del pin AO
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Upload en Arduino IDE para subir el código al Arduino
- Echa un poco de agua al sensor de lluvia
- Ver el resultado en el Monitor Serial.
