Arduino - Botón - Bomba
Vamos a aprender a usar Arduino para encender una bomba durante varios segundos y luego apagarla cuando se presione un botón.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de Botón y Bomba
Si no conoces la bomba y el botón (pinout, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:
- Arduino - Button tutorial
- Arduino - controls pump tutorial
Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-button-pump
*/
#include <ezButton.h> // include ezButton library
#include <ezOutput.h> // include ezOutput library
ezOutput pump(A5); // create ezOutput object attached to pin A5
ezButton button(12); // create ezButton object attached to pin 12
void setup() {
Serial.begin(9600);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
pump.low(); // turn pump off
}
void loop() {
pump.loop(); // MUST call the loop() function first
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
Serial.println("Pump is started");
pump.low();
pump.pulse(10000); // turn on for 10000 milliseconds ~ 10 seconds
// after 10 seconds, pump will be turned off by pump.loop() function
}
}
※ Nota:
El código anterior hace:
- Con anti-rebote para el botón (compatible con la biblioteca ezButton). Ver ¿Por qué necesitamosanti-rebote?
- Si se presiona el botón, enciende la bomba durante 10 segundos y luego la apaga (compatible con la biblioteca ezOutput)
- Todo el código es no bloqueante (compatible con las bibliotecas ezButton y ezOutput)
Pasos R\u00e1pidos
- Conecta Arduino al PC mediante un cable USB.
- Abre Arduino IDE y selecciona la placa correcta y el puerto correcto.

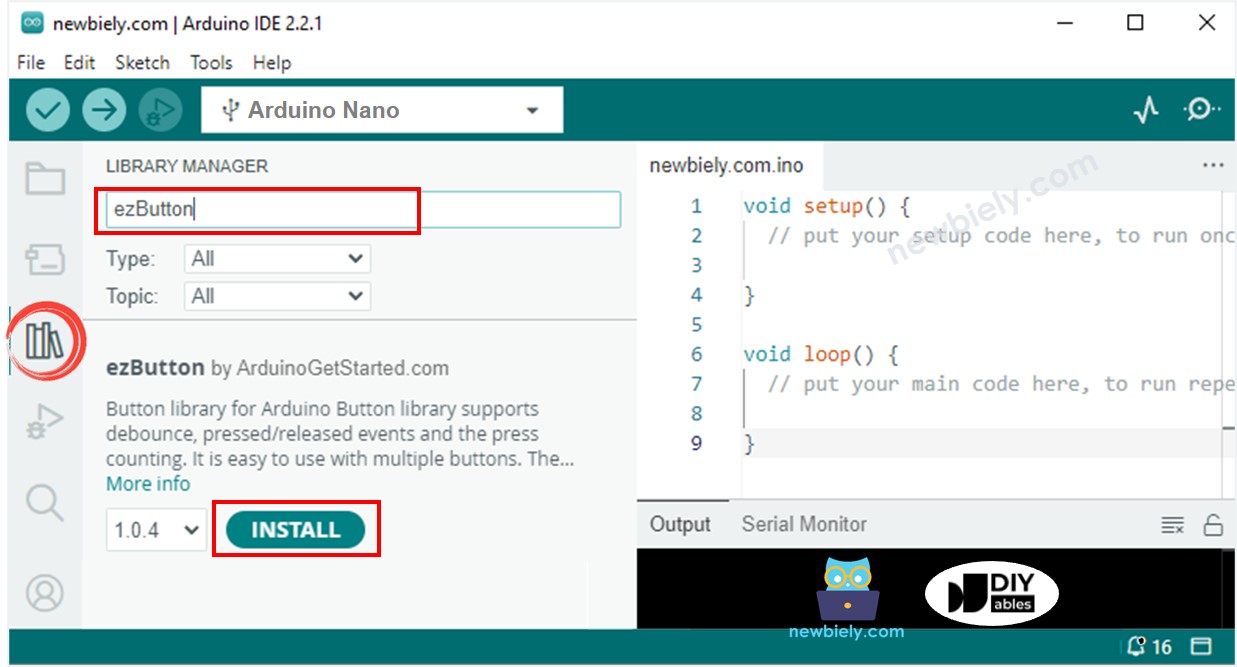

- Dirígete al icono Libraries en la barra izquierda del IDE de Arduino.
- Busca “ezButton”, luego encuentra la biblioteca ezButton de ArduinoGetStarted.
- Haz clic en el botón Install para instalar la biblioteca ezButton.

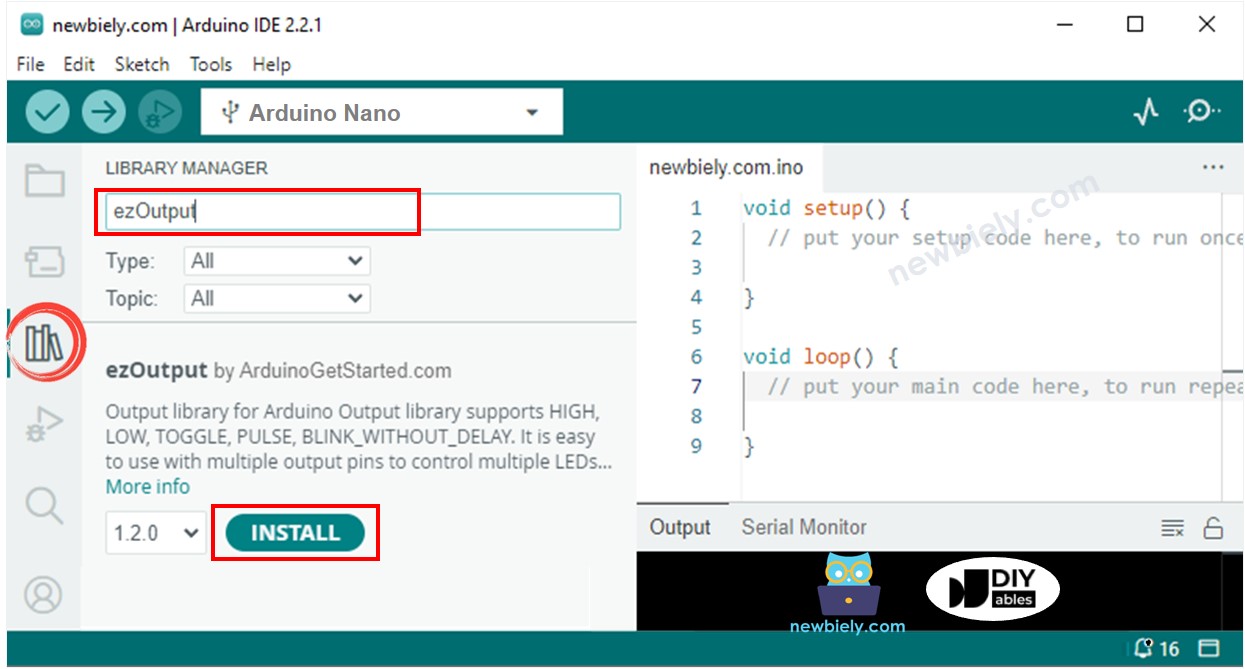

- Busca “ezOutput”, luego localiza la biblioteca de salida de ArduinoGetStarted
- Haz clic en el botón Instalar para instalar la biblioteca ezOutput.
- Copia el código anterior y ábrelo con Arduino IDE

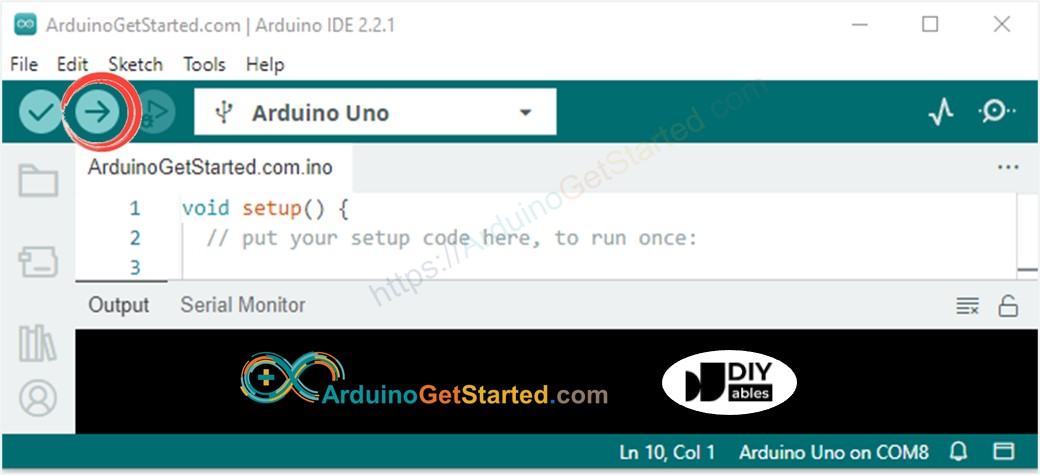

- Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino
- Pulsa el botón
- Ver el estado de la bomba
Explicación del código
¡Lee la explicación línea por línea en los comentarios del código fuente!
