Arduino - Sensor de gas - Relé
Vamos a aprender a usar el Arduino, el sensor de gas y el relé para activar el ventilador o la sirena cuando se detecte LPG, humo, alcohol, propano, hidrógeno, metano y monóxido de carbono, u otros gases inflamables.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del relé y del sensor de gas MQ-2
Si no sabes sobre relés y el sensor de gas MQ-2 (disposición de pines, cómo funciona, cómo programarlo...), aprende sobre ellos en los siguientes tutoriales:

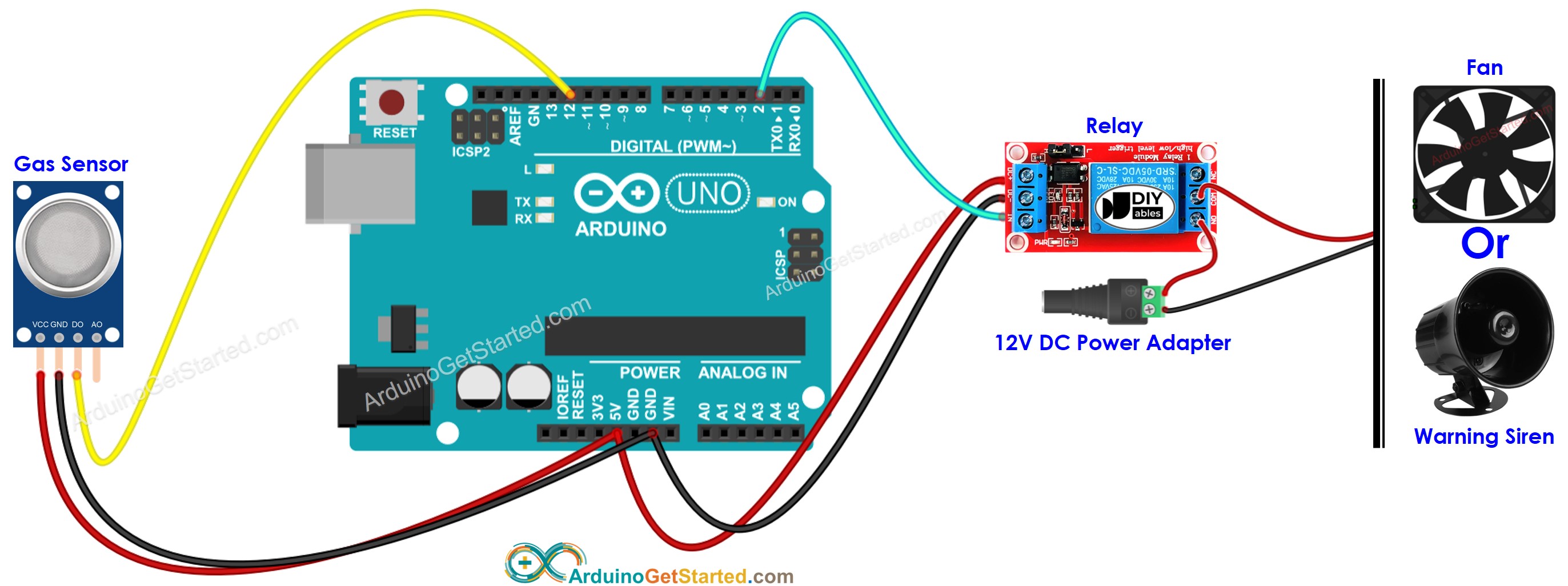

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-gas-sensor-relay
*/
#define DO_PIN 12 // Arduino's pin connected to DO pin of the MQ2 sensor
#define RELAY_PIN 2 // Arduino's pin connected to relay
void setup() {
// initialize serial communication
Serial.begin(9600);
// initialize the Arduino's pin as an input
pinMode(DO_PIN, INPUT);
pinMode(RELAY_PIN, OUTPUT);
Serial.println("Warming up the MQ2 sensor");
delay(20000); // wait for the MQ2 to warm up
}
void loop() {
int gasState = digitalRead(DO_PIN);
if (gasState == HIGH) {
Serial.println("The gas is NOT present");
digitalWrite(RELAY_PIN, LOW); // turn off
} else {
Serial.println("The gas is present");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
}
Pasos R\u00e1pidos
- Conecta Arduino al PC mediante un cable USB
- Abre el IDE de Arduino, selecciona la placa y el puerto adecuados
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
- Mueve tu mano frente al sensor
- Observa el cambio en el estado del relé
Explicación del código
¡Lee la explicación línea por línea en las líneas de comentario del código fuente!
