Arduino - Protege tus pertenencias: Detecta robos y envía alertas por correo electrónico
En esta guía, te mostraremos cómo proteger tus pertenencias usando un Arduino y un sensor de fuerza. Los pasos incluyen cómo configurar un sistema que te avise por correo electrónico si alguien intenta tomar tus pertenencias. Explicaremos cómo configurar el Arduino, conectar el sensor de fuerza y programarlo para enviar alertas por correo electrónico a través de Gmail. Aprenderás a hacer todo paso a paso y verás cómo puede ser útil en situaciones reales.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del Sensor de Fuerza y Gmail
Ofrecemos tutoriales detallados sobre sensores de fuerza y Gmail. Cada guía ofrece detalles exhaustivos e instrucciones paso a paso sobre la configuración de hardware, cómo funciona y cómo conectar los cables a Arduino, incluyendo programación para Arduino. Para obtener más información, visita estos enlaces:
- Arduino - Force Sensor tutorial
- Arduino - Gmail tutorial
Cómo funciona el sistema de detección de robos
El sensor de fuerza verifica el peso de un objeto cuando lo colocas en el sensor. Cuando lo colocas sobre él, el Arduino registra su peso. Si se retira el objeto, el peso cambia. El Arduino detecta este cambio y te envía un correo electrónico para informarte de que tu objeto ha sido movido.
Diagrama de cableado entre el sensor de fuerza y Arduino
This image is created using Fritzing. Click to enlarge image
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-secure-your-belongings-detect-theft-and-send-email-alerts
*/
#include <WiFiS3.h>
#include <ESP_Mail_Client.h>
#define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT
// the sender email credentials
#define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password
#define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SMTP_HOST "smtp.gmail.com"
#define SMTP_PORT 587
#define FORCE_SENSOR_PIN A0 // Arduino pin connected to the FSR and 10K pulldown
#define THRESHOLD 100 // may need to callibrate this value
SMTPSession smtp;
void setup() {
Serial.begin(9600);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(300);
}
Serial.println();
Serial.print("Connected with IP: ");
Serial.println(WiFi.localIP());
Serial.println();
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set Arduino pin to input pull-up mode
door_state = digitalRead(DOOR_SENSOR_PIN); // read state
}
void loop() {
int forceValue = analogRead(FORCE_SENSOR_PIN);
if (forceValue < THRESHOLD) {
Serial.println("Alert! Someone has stolen your stuff!");
String subject = "Email Notification from Arduino";
String textMsg = "This is an email sent from Arduino.\n";
textMsg += "Alert! Someone has stolen your stuff!";
gmail_send(subject, textMsg);
}
}
void gmail_send(String subject, String textMsg) {
// set the network reconnection option
MailClient.networkReconnect(true);
smtp.debug(1);
smtp.callback(smtpCallback);
Session_Config config;
// set the session config
config.server.host_name = SMTP_HOST;
config.server.port = SMTP_PORT;
config.login.email = SENDER_EMAIL;
config.login.password = SENDER_PASSWORD;
config.login.user_domain = F("127.0.0.1");
config.time.ntp_server = F("pool.ntp.org,time.nist.gov");
config.time.gmt_offset = 3;
config.time.day_light_offset = 0;
// declare the message class
SMTP_Message message;
// set the message headers
message.sender.name = F("Arduino");
message.sender.email = SENDER_EMAIL;
message.subject = subject;
message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL);
message.text.content = textMsg;
message.text.transfer_encoding = "base64";
message.text.charSet = F("utf-8");
message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low;
// set the custom message header
message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>"));
// connect to the server
if (!smtp.connect(&config)) {
Serial.println("Connection error: ");
Serial.print("- Status Code: ");
Serial.println(smtp.statusCode());
Serial.print("- Error Code: ");
Serial.println(smtp.errorCode());
Serial.print("- Reason: ");
Serial.println(smtp.errorReason().c_str());
return;
}
if (!smtp.isLoggedIn()) {
Serial.println("Not yet logged in.");
} else {
if (smtp.isAuthenticated())
Serial.println("Successfully logged in.");
else
Serial.println("Connected with no Auth.");
}
// start sending Email and close the session
if (!MailClient.sendMail(&smtp, &message)) {
Serial.println("Connection error: ");
Serial.print("- Status Code: ");
Serial.println(smtp.statusCode());
Serial.print("- Error Code: ");
Serial.println(smtp.errorCode());
Serial.print("- Reason: ");
Serial.println(smtp.errorReason().c_str());
}
}
// callback function to get the Email sending status
void smtpCallback(SMTP_Status status) {
// print the current status
Serial.println(status.info());
// print the sending result
if (status.success()) {
for (size_t i = 0; i < smtp.sendingResult.size(); i++) {
// get the result item
SMTP_Result result = smtp.sendingResult.getItem(i);
Serial.print("Status: ");
if (result.completed)
Serial.println("success");
else
Serial.println("failed");
Serial.print("Recipient: ");
Serial.println(result.recipients.c_str());
Serial.print("Subject: ");
Serial.println(result.subject.c_str());
}
Serial.println("----------------\n");
// free the memory
smtp.sendingResult.clear();
}
}
Pasos R\u00e1pidos
- Si es la primera vez que usas Arduino Uno R4, consulta cómo configurar el entorno para Arduino Uno R4 en Arduino IDE.
- Conecta la placa Arduino al sensor de fuerza.
- Coloca tus objetos sobre el sensor de fuerza.
- Conecta la placa Arduino a tu computadora usando un cable USB.
- Abre el Arduino IDE en tu computadora.
- Selecciona la placa Arduino correcta (Arduino Uno R4 WiFi) y el puerto COM.
- Abre el Administrador de bibliotecas haciendo clic en el icono Administrador de bibliotecas en el lado izquierdo del IDE de Arduino.
- Busca ESP Mail Client y selecciona la que es de Mobizt.
- Presiona el botón Instalar para agregar la biblioteca ESP Mail Client.
- Copie el código y ábralo con el IDE de Arduino.
- Actualice los detalles de su WiFi (nombre y contraseña) en el código editando WIFI_SSID y WIFI_PASSWORD.
- Actualice el correo electrónico y la contraseña del remitente en el código editando SENDER_EMAIL y SENDER_PASSWORD.
- Cambie el correo electrónico del destinatario en el código editando RECIPIENT_EMAIL. El correo electrónico del destinatario puede ser el mismo que el del remitente.
※ Nota:
- La dirección de correo electrónico del remitente debe ser una cuenta de Gmail.
- La contraseña del remitente debe ser la contraseña de la aplicación que obtuviste en el paso anterior.
- La dirección de correo electrónico del destinatario puede ser de cualquier proveedor de correo.
- Haz clic en el botón Subir en el IDE de Arduino para enviar código al Arduino.
- Abre el Monitor Serial.
- Elimina elementos del sensor de fuerza.
- Observa los resultados en el Monitor Serial.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Alert! Someone has stolen your stuff!
#### Email sent successfully
> C: Email sent successfully
----------------
Message sent success: 1
Message sent failed: 0
----------------
Message No: 1
Status: success
Date/Time: May 27, 2024 04:42:50
Recipient: xxxxxx@gmail.com
Subject: Email Notification from Arduino
----------------

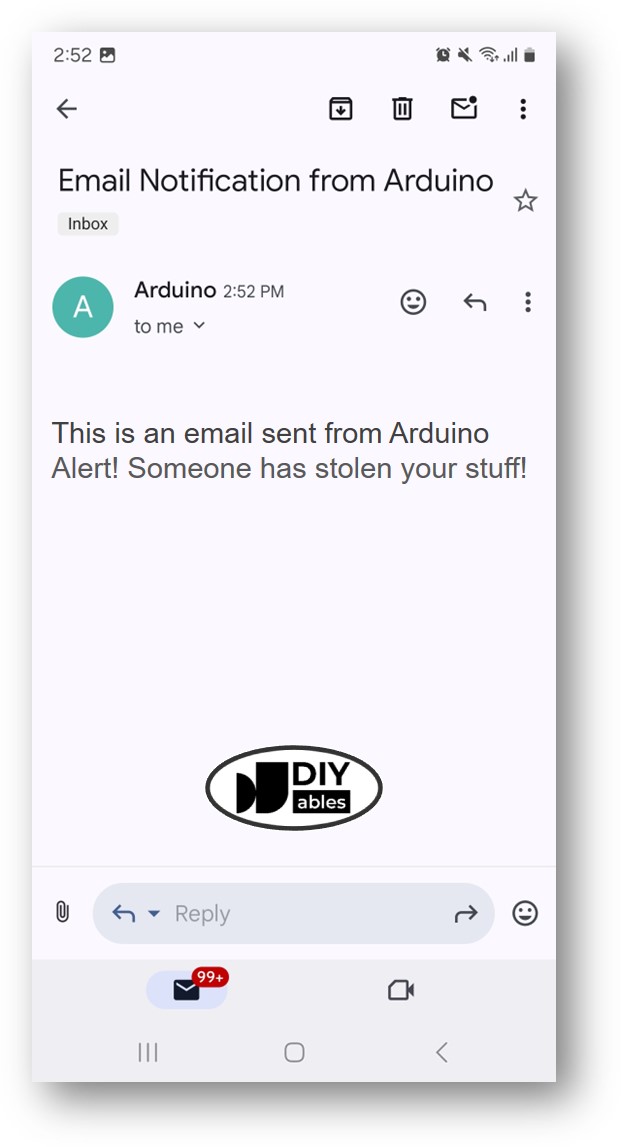

- Revisa la bandeja de entrada del correo de tu destinatario. Recibirás un correo como este:
