Arduino - Conteo de botones - OLED
En este tutorial, vamos a usar Arduino:
- Contar cuántas veces se presiona un botón
- Mostrar el valor del conteo en la pantalla OLED.
- Alinear automáticamente vertical y horizontalmente el número del conteo en la pantalla OLED
En este tutorial, el botón también tiene antirrebote sin usar la función delay(). Ver ¿Por qué necesitamos antirrebote?
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de OLED y el botón
Si no conoces OLED y un botón (disposición de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:

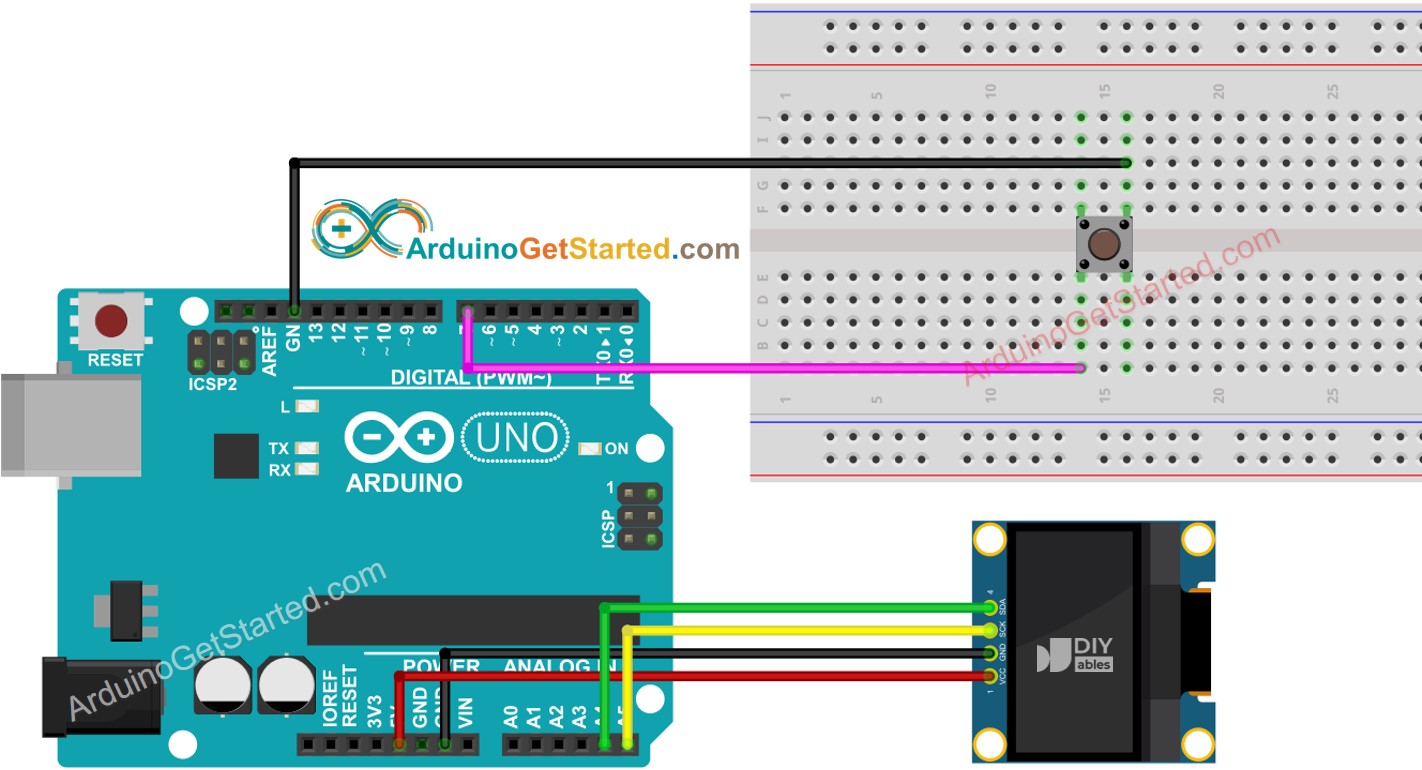

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino - mostrando el conteo de botones en OLED
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(7); // create ezButton object that attach to pin 7;
unsigned long lastCount = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (lastCount != count) {
Serial.println(count); // print count to Serial Monitor
oled.clearDisplay(); // clear display
oled.println(count); // display count
oled.display(); // show on OLED
lastCount != count;
}
}
Pasos R\u00e1pidos
- Ve al icono de Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “ezButton”, y luego encuentra la biblioteca de botones de ArduinoGetStarted.
- Haz clic en el botón Instalar para instalar la biblioteca ezButton.
- Busca “SSD1306”, luego encuentra la biblioteca SSD1306 de Adafruit
- Haz clic en el botón Instalar para instalar la biblioteca.
- Se le pedirá instalar algunas dependencias de bibliotecas adicionales.
- Haga clic en el botón Instalar todo para instalar todas las dependencias de las bibliotecas.
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino
- Presiona el botón varias veces
- Observa cómo el número de conteo cambia en el OLED
El código anterior solo muestra el contador de pulsaciones del botón en la esquina superior izquierda. ¡Modifiquemos el código para centrarlo!
Código de Arduino - Alineación vertical y horizontal centrada en OLED
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(7); // create ezButton object that attach to pin 7;
unsigned long lastCount = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (lastCount != count) {
Serial.println(count); // print count to Serial Monitor
String text = String(count);
oledDisplayCenter(text);
lastCount != count;
}
}
void oledDisplayCenter(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
※ Nota:
El código anterior alinea automáticamente el texto en el centro horizontal y vertical de la pantalla OLED. Consulte Cómo centrar horizontal y verticalmente el texto en OLED para más detalles.
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
