Arduino RS422

En esta guía, profundizaremos en cómo configurar la comunicación RS-422 con Arduino. Abordaremos a fondo los siguientes pasos:

El tutorial también proporciona la instrucción para tanto Hardware Serial como SoftwareSerial.

Acerca del módulo TTL a RS-422

Al utilizar la comunicación serial en Arduino a través de funciones como Serial.print(), Serial.read() y Serial.write(), el Arduino transmite datos a través del pin TX y recibe datos mediante el pin RX. Estos pines operan a nivel TTL, lo que significa que las señales que manejan tienen alcance limitado. Por lo tanto, para la comunicación serial a distancias más largas, resulta necesario convertir la señal TTL a los estándares de señal RS232, RS422 o RS422.

En este tutorial, profundizaremos en el uso de RS422 (también conocido como RS-422) con Arduino empleando un módulo TTL a RS-422. Este módulo facilita la conversión de señales TTL a señales RS-422 y viceversa.

Diagrama de pines

El módulo RS-422 a TTL tiene dos interfaces:

  • La interfaz TTL (conectada a Arduino) incluye 4 pines
    • Pin VCC: pin de alimentación, debe conectarse a VCC (5V, o 3.3V)
    • Pin GND: pin de alimentación, debe conectarse a GND (0V)
    • Pin RXD: pin de datos, debe conectarse a un pin TX de Arduino
    • Pin TXD: pin de datos, debe conectarse a un pin RX de Arduino
  • La interfaz RS422 comprende los siguientes pines:
    • Pin A (R+): pin RX+ del módulo; conecta este pin al pin TX+ (T+ o pin Y) del otro dispositivo RS422.
    • Pin B (R-): pin RX- del módulo; conecta este pin al pin TX- (T- o pin Z) del otro dispositivo RS422.
    • Pin Y (T+): pin TX+ del módulo; conecta este pin al pin RX+ (R+ o pin A) del otro dispositivo RS422.
    • Pin Z (T-): pin TX- del módulo; conecta este pin al pin RX- (R- o pin B) del otro dispositivo RS422.
    Diagrama de pines del módulo RS-422.
    image source: diyables.io

Diagrama de Cableado

  • Diagrama de cableado si se utiliza el puerto serie de hardware
Diagrama de cableado de Arduino TTL a RS-422

This image is created using Fritzing. Click to enlarge image

Para un proyecto duradero, las borneras de tornillo sujetan los cables mejor que los cables jumper. Solo añade un Proto Screw Terminal Block Shield o un Screw Shield V2 al Arduino. Los pines no cambian. Solo conecta cada cable a la bornera de tornillo correspondiente:

Diagrama de cableado de Arduino TTL a RS-422 (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

  • Diagrama de cableado si se usa software serial
Diagrama de cableado de Arduino RS-422 a TTL

This image is created using Fritzing. Click to enlarge image

¿Quieres una conexión más firme que con cables jumper? El Arduino funciona tanto con el Proto Screw Terminal Block Shield como con el Screw Shield V2. Ambos convierten los pines en borneras de tornillo. El diagrama de abajo muestra el mismo cableado con el Screw Shield V2.

Diagrama de cableado de Arduino RS-422 a TTL (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Cómo programar Arduino para usar el módulo RS-422

  • Inicializa la interfaz Serial:
Serial.begin(9600);
  • Si utilizas SoftwareSerial, necesitas incluir la biblioteca y declarar un objeto SoftwareSerial:
#include <SoftwareSerial.h> // Define the SoftwareSerial objects and their pins SoftwareSerial rs422(6, 7); // RX: 6, TX: 7

Código de Arduino para el puerto serie de hardware

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-rs422 */ void setup() { // start communication with baud rate 9600 Serial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial.available()) { char data = Serial.read(); // read the received character Serial.print(data); // echo back to data to the sender } }

Código de Arduino para Software Serial

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-rs422 */ #include <SoftwareSerial.h> // define the SoftwareSerial object and their pins SoftwareSerial rs422(6, 7); // RX: 6, TX: 7 void setup() { // start communication with baud rate 9600 rs422.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on rs422 if (rs422.available()) { char data = rs422.read(); // read the received character rs422.print(data); // echo back to data to the sender } }

Pruebas

Puede realizar una prueba enviando datos desde su PC al Arduino vía RS-422 y viceversa. Para hacerlo, siga los siguientes pasos:

  • Conecte Arduino a su PC mediante un cable RS422 a USB como se muestra a continuación:

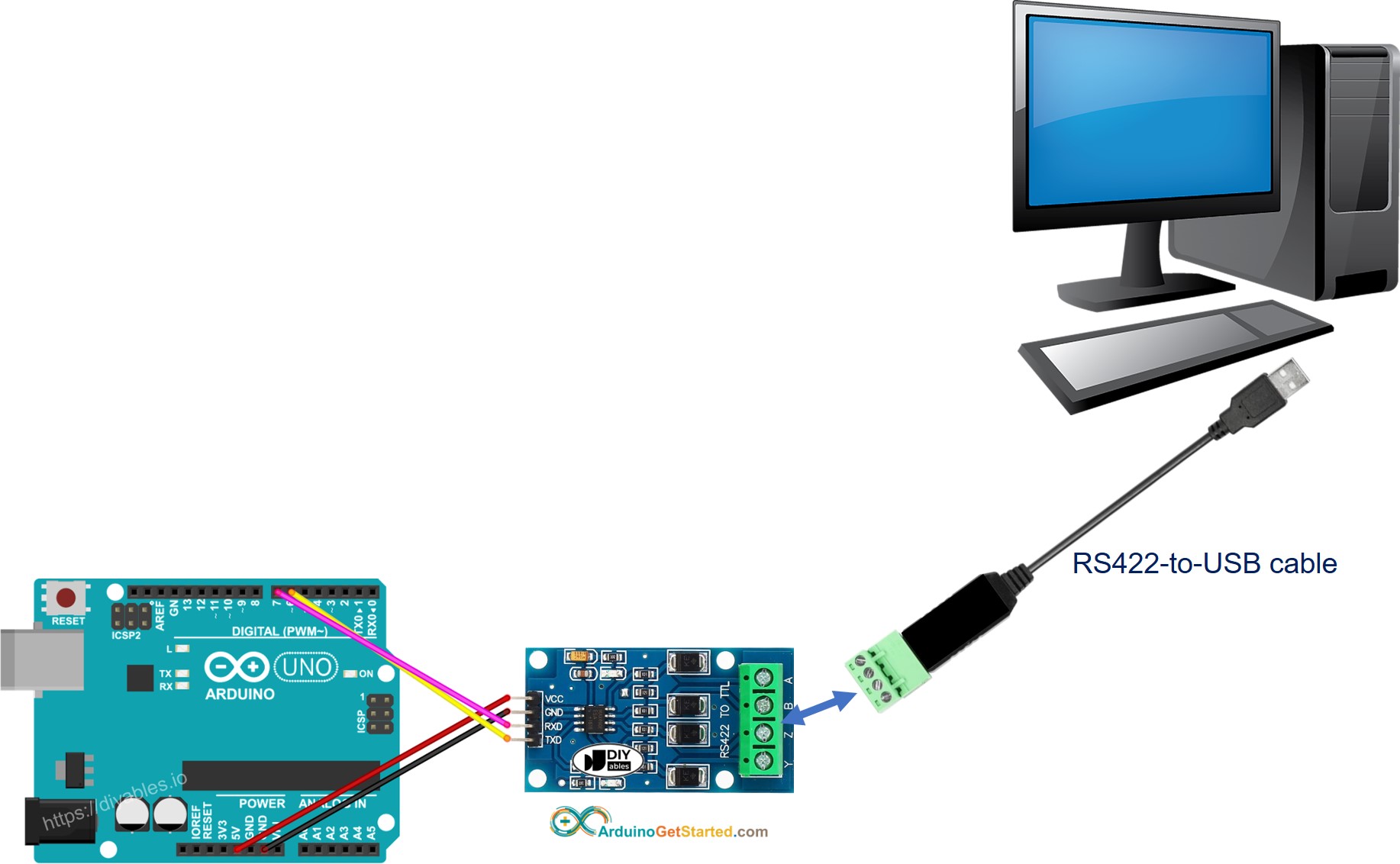

Comunicación entre Arduino RS-422 y PC
  • Instala un programa de terminal serial como Tera Term o PuTTY
  • Abre el programa de terminal serial y configura los parámetros seriales (puerto COM, tasa de baudios...)
  • Escribe algunos datos desde el terminal serial para enviarlos al Arduino.
  • Si tiene éxito, verá los datos de eco en el terminal serial.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
