Arduino - Sensor de sonido
El sensor de sonido es capaz de detectar la presencia de sonido en el entorno circundante. Se puede utilizar para crear proyectos que reaccionan al sonido, como luces que se activan al aplauso o un dispensador de comida para mascotas activado por sonido.

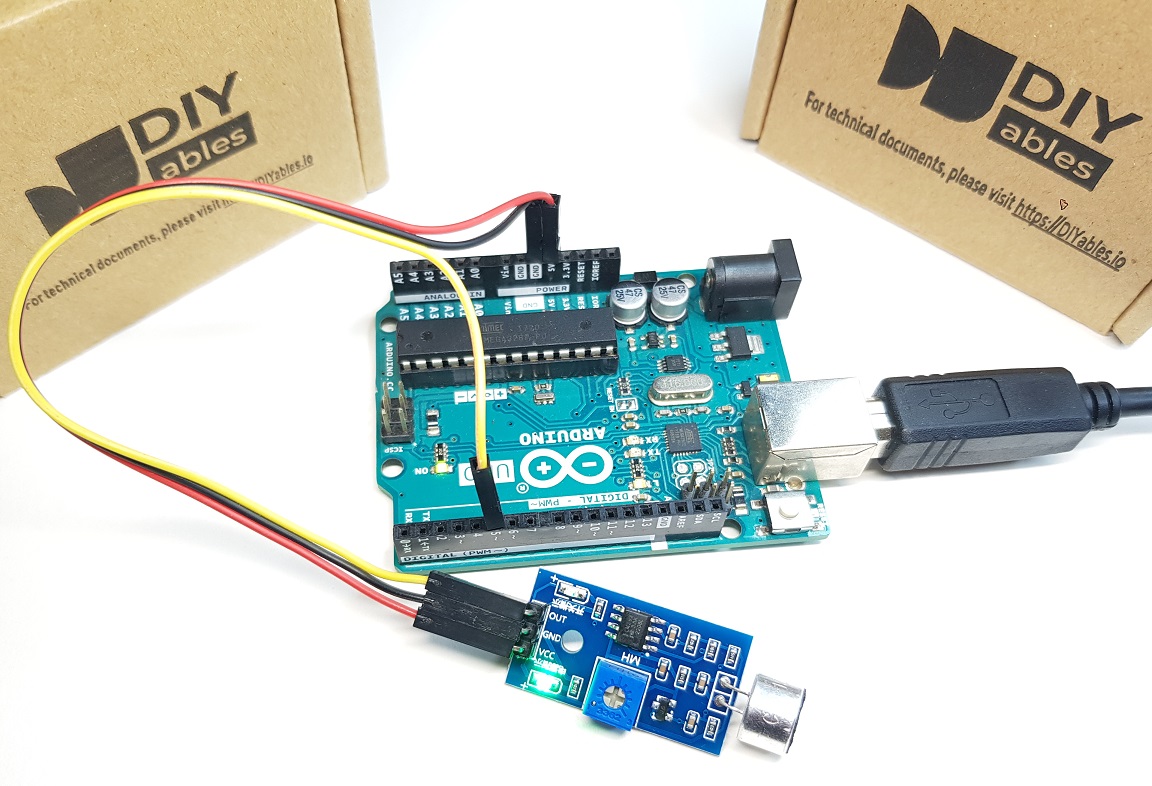

En este tutorial, vamos a aprender cómo usar Arduino y un sensor de sonido para detectar el sonido. En detalle, aprenderemos:

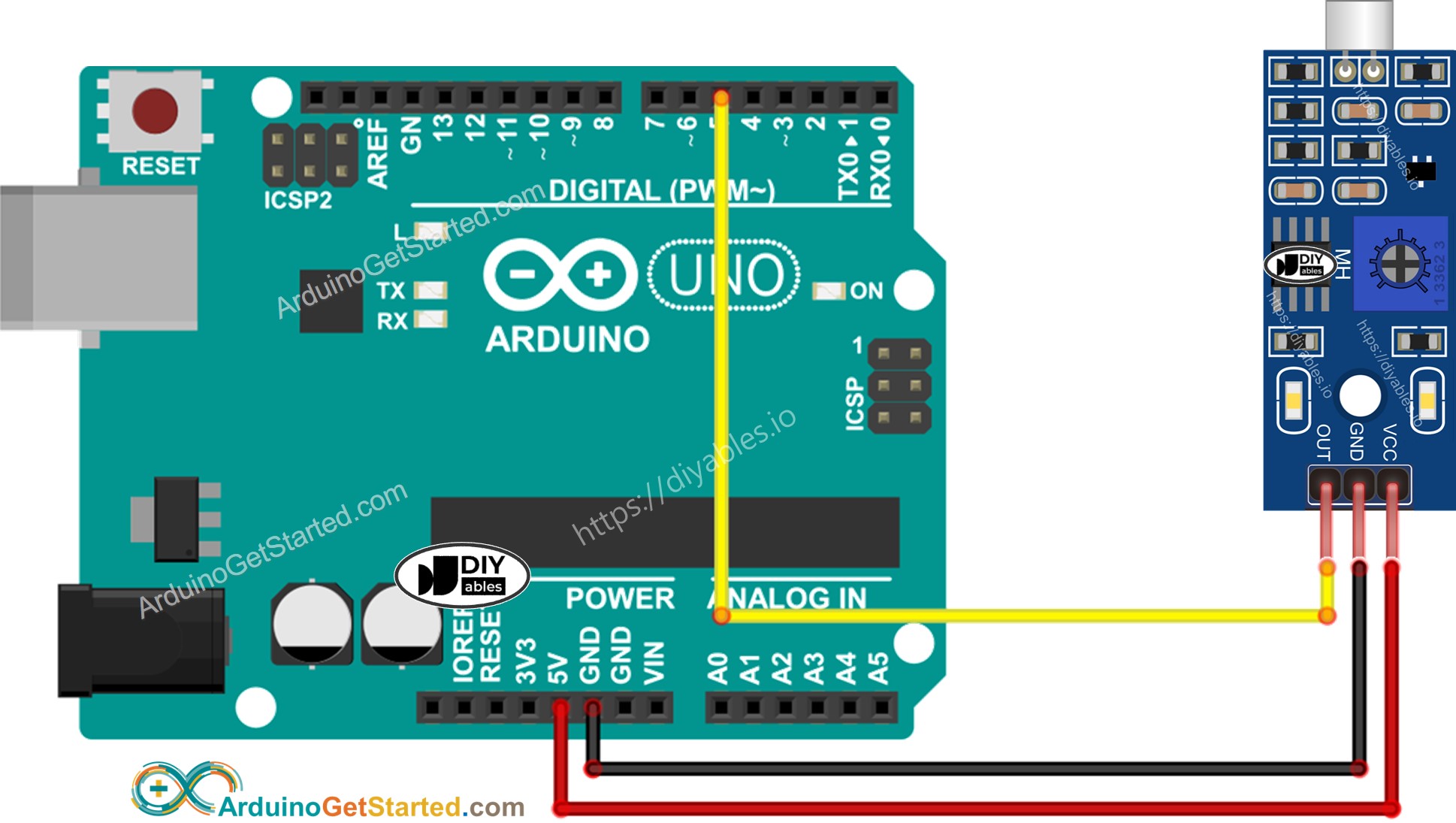

- Cómo conectar el sensor de sonido al Arduino
- Cómo programar Arduino para detectar el sonido usando el sensor de sonido
Después, puedes ajustar el código para activar un LED o una luz (a través de un relé) cuando detecta un sonido, o incluso hacer que un servomotor gire.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de sonido
El sensor de sonido puede utilizarse para detectar la presencia de sonido en el entorno circundante. Existen dos tipos de módulo de sensor de sonido:
- Módulo de sensor de sonido digital: proporciona el valor de la señal digital (Encendido/Apagado)
- Módulo de sensor de sonido analógico: genera tanto el valor de la señal analógica como el de la señal digital
La sensibilidad de la salida digital puede ajustarse mediante un potenciómetro integrado.
Pinout del sensor de sonido digital
El sensor de sonido digital incluye tres pines:
- Pin VCC: debe conectarse a VCC (3.3 V a 5 V)
- Pin GND: debe conectarse a GND (0 V)
- Pin de salida: es un pin de salida: ALTO si no hay sonido y BAJO si se detecta sonido. Este pin debe conectarse al pin de entrada de Arduino.
El sensor de sonido también tiene un potenciómetro integrado, que se puede usar para ajustar la sensibilidad del sensor. Además, cuenta con dos indicadores LED:
- Un indicador LED para la alimentación
- Un indicador LED para el estado del sonido: encendido cuando hay sonido, apagado cuando no hay sonido
Diagrama de pines del sensor de sonido analógico
El sensor de sonido analógico incluye cuatro pines:
- + pin: debe conectarse a 5V
- G pin: debe conectarse a GND (0V)
- DO pin: es un pin de salida digital: ALTO si hay silencio y BAJO si se detecta sonido. Este pin debe conectarse al pin de entrada digital de Arduino.
- AO pin: es un pin de salida analógica: entrega el valor analógico que indica el nivel de sonido. Este pin debe conectarse al pin de entrada analógica de Arduino.
El sensor de sonido analógico tiene un práctico potenciómetro integrado que le permite ajustar fácilmente su sensibilidad para la salida digital. Además, viene con dos indicadores LED:
- Un indicador LED muestra el estado de la alimentación.
- Otro indicador LED indica el estado del sonido, encendiéndose cuando se detecta sonido y apagándose cuando está en silencio.
Cómo Funciona
El módulo tiene un potenciómetro integrado para ajustar la sensibilidad del sonido.
- Cuando se detecta el sonido, el pin de salida del sensor está en nivel bajo
- Cuando no se detecta el sonido, el pin de salida del sensor está en nivel alto
Cómo programar para el sensor de sonido
- Inicializa el pin de Arduino al modo de entrada digital usando la función pinMode(). Por ejemplo, el pin 5.
- Lee el estado del pin de Arduino utilizando la función digitalRead().
Código de Arduino - Detección del sonido
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para cargar el código en Arduino
- Aplaude tu mano delante del sensor de sonido
- Ver el resultado en el Monitor Serial
Por favor, tenga en cuenta que si nota que el LED permanece encendido de forma continua o se apaga incluso cuando hay sonido, puede ajustar el potenciómetro para afinar la sensibilidad del sensor al sonido.
Ahora podemos personalizar el código para activar un LED o una luz cuando se detecta un sonido, o incluso hacer girar un servomotor. Puedes encontrar más información e instrucciones paso a paso en los tutoriales proporcionados al final de este tutorial.
Solución de problemas
Si el sensor de sonido no funciona correctamente, pruebe los siguientes pasos:
- Reduce las vibraciones: El sensor de sonido también es sensible a vibraciones mecánicas y al ruido del viento. Montar el sensor de sonido sobre una superficie sólida puede ayudar a minimizar estas vibraciones.
- Considera el rango de detección: Ten en cuenta que este sensor de sonido tiene un rango de detección corto, alrededor de 10 pulgadas. Para obtener lecturas precisas, será necesario emitir un ruido más cercano al sensor de sonido.
- Verifica la fuente de alimentación: Asegúrate de que la fuente de alimentación esté limpia, ya que el sensor de sonido es sensible al ruido de la fuente de alimentación debido a que es un circuito analógico.
