Arduino - Válvula de agua o líquido

En este tutorial, vamos a aprender cómo controlar un flujo de líquido, como agua, cerveza y aceite, utilizando Arduino y una válvula solenoide. Es lo mismo para controlar el flujo de gas.

La válvula solenoide puede ser conmutada por un relé o por un módulo MOSFET. Los dos solo abren y cierran la válvula, porque una válvula solenoide no debe recibir PWM. Entonces, ¿por qué usar el módulo MOSFET? Conmuta sin clic, es más rápido y no tiene contactos que se desgasten. Mostraremos primero el relé y después cómo cambiarlo por el módulo MOSFET.

Acerca de la válvula de agua y líquidos

Esquema de pines

Pinout de válvula de agua/líquidos para Arduino

La válvula solenoide generalmente tiene dos terminales:

  • Pin positivo (+) (rojo): debe conectarse a 12 V de una fuente de alimentación de corriente continua
  • Pin negativo (-) (negro u otro color): debe conectarse a tierra (GND) de la fuente de alimentación de corriente continua

Cómo funciona la válvula de agua/líquidos

Normalmente, la válvula está cerrada. Cuando se aplica 12 V CC a los dos terminales, la válvula se abre y el agua o líquido puede fluir.

※ Nota:

  • Para algunos tipos de válvula, hay una disposición de juntas en su interior, por lo que se requiere una presión mínima para abrir la válvula (después de aplicar 12 V de CC). La presión puede ser creada por el flujo del líquido.
  • Para algunos tipos de válvula, el líquido solo puede fluir en una dirección.

Cómo controlar la válvula solenoide de agua y líquidos

Si la válvula está alimentada por una fuente de 12 V, se abre.

Para controlar la válvula, necesitamos usar un relé entre Arduino y la válvula.

Arduino puede controlar la válvula solenoide a través del relé.

Si no conoces el relé (disposición de pines, cómo funciona, cómo programarlo, ...), aprende sobre el relé en el Arduino - Relay tutorial

La otra opción, el módulo MOSFET, tiene su propia guía: Arduino - Módulo MOSFET. Léela para aprender sus pines y cómo funciona.

Relé vs módulo MOSFET para una válvula solenoide

Relé Módulo MOSFET
Control de la válvula abrir / cerrar abrir / cerrar (sin PWM para una válvula)
Sonido del interruptor hace clic silencioso
Tiempo de reacción más lento, milisegundos muy rápido
Desgaste los contactos se desgastan tras muchos ciclos sin contactos móviles
Tipo de válvula válvula de CA o CC solo válvula de CC
Alimentación de la válvula cualquiera, dentro de la capacidad del relé al menos unos 6 V
Aislamiento sí (bobina y contactos) sí (optoacoplador PC817)
Adecuado para válvulas de CA, simple abrir/cerrar válvulas de 12 V CC que abren y cierran a menudo, proyectos silenciosos

Para una válvula de 12 V CC, las dos funcionan. Elige el módulo MOSFET si la válvula se abre y se cierra muchas veces al día, o si el clic del relé te molesta. No esperes control del caudal con él: la válvula está abierta o cerrada.

Diagrama de Cableado

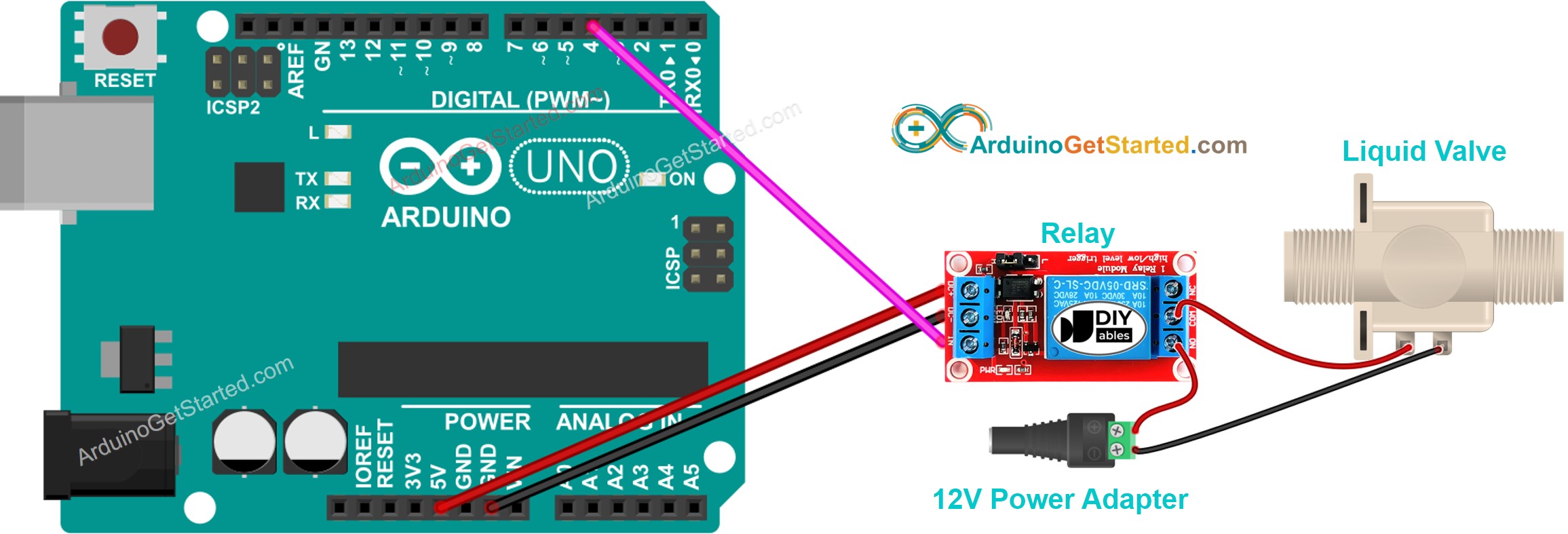

Diagrama de cableado de la válvula de agua de Arduino

This image is created using Fritzing. Click to enlarge image

Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. Prueba un Screw Shield V2 o un Proto Screw Terminal Block Shield: se monta sobre el Arduino y cada pin tiene su propia bornera de tornillo. Abajo está el diagrama de cableado con el Screw Shield V2.

Diagrama de cableado de la válvula de agua de Arduino (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código de Arduino

El código de abajo enciende repetidamente la válvula de agua en cinco segundos y la apaga en cinco segundos.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-water-liquid-valve */ // constants won't change const int RELAY_PIN = 4; // the Arduino pin D4, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecta Arduino a la PC mediante un cable USB
  • Abre Arduino IDE, selecciona la placa y el puerto correctos
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para cargar el código en Arduino
  • Verifica el flujo de agua

Explicación del código

Puede encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Cómo controlar la válvula de agua con el módulo MOSFET

Puedes quitar el relé y poner un módulo MOSFET en su lugar. Entonces la válvula se abre y se cierra en silencio.

En esta página, el relé y el módulo MOSFET usan pines distintos. El relé usa el pin 4 y el módulo MOSFET usa el pin D9. Por eso cada cableado tiene su propio código.

Diagrama de cableado

Diagrama de cableado de Arduino, módulo MOSFET y válvula solenoide

This image is created using Fritzing. Click to enlarge image

Arduino / Alimentación / Válvula Módulo MOSFET
Pin D9 de Arduino PWM
GND de Arduino GND
+ del adaptador (12 V) +
+ de la válvula (rojo) + (compartido con el + del adaptador)
− de la válvula LOAD
− del adaptador −

La válvula tiene una bobina, así que se necesita un diodo de rueda libre (flyback) (1N4007 o 1N5819) en los terminales de la válvula. Su raya (cátodo) va al + de la válvula y la otra pata al − de la válvula.

Código de Arduino

El código tiene la misma idea que el del relé: HIGH abre la válvula durante 5 segundos, LOW la cierra durante 5 segundos, una y otra vez. El único cambio es el pin: D9.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-water-liquid-valve */ #define MOSFET_PIN 9 // The Arduino pin D9 connected to the PWM pin of the MOSFET module // The setup function runs once on reset or power-up void setup() { pinMode(MOSFET_PIN, OUTPUT); // set the pin as an output } // The loop function repeats indefinitely void loop() { digitalWrite(MOSFET_PIN, HIGH); // open the valve for 5 seconds delay(5000); digitalWrite(MOSFET_PIN, LOW); // close the valve for 5 seconds delay(5000); }

Una válvula solo debe recibir encendido total o apagado total, nunca PWM. Por eso esta página no usa el código de atenuación del tutorial del módulo MOSFET.

Pasos R\u00e1pidos

  • Conecta la válvula y el módulo MOSFET como se muestra arriba.
  • Conecta Arduino al PC mediante un cable USB.
  • Abre el Arduino IDE, selecciona la placa y el puerto correctos, de la misma forma que en los Quick Steps del relé anteriores.
  • Copia el código anterior y súbelo a Arduino.
  • Conecta el adaptador de corriente de 12 V.
  • Comprueba el flujo de agua. La válvula se abre durante 5 segundos y se cierra durante 5 segundos. Ya no oirás el clic del relé.

El módulo MOSFET funciona solo con válvulas de CC y necesita una alimentación de al menos unos 6 V. Para una válvula de CA, usa el relé.
