Arduino - Sistema de riego automático

El sistema de riego automático es parte del jardín inteligente. En este tutorial, vamos a aprender cómo hacer un sistema de riego automático para el jardín usando Arduino, un sensor de humedad del suelo, un relé y una bomba. En detalle:

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×Sensor de Humedad del Suelo Capacitivo
1×Relé
1×12V Bomba
1×Vinyl Tube
1×Adaptador de Corriente 12V
1×Conector de Alimentación DC
1×Cables Puente
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca del sensor de humedad del suelo y de la bomba

Si no conoces la bomba y el sensor de humedad del suelo (diagrama de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

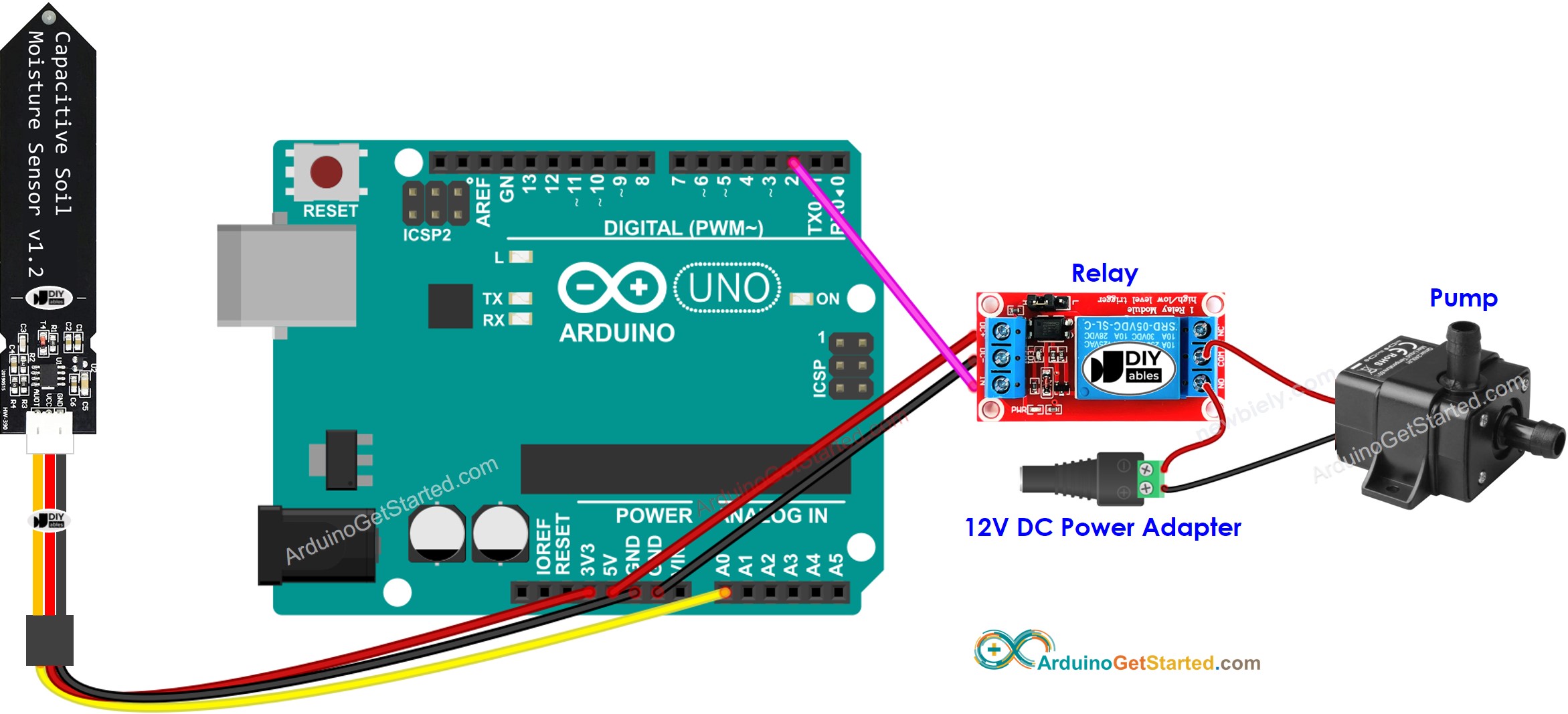

Diagrama de cableado de la bomba y del sensor de humedad del suelo para Arduino

This image is created using Fritzing. Click to enlarge image

¿Quieres un montaje más limpio y seguro? Un Screw Shield V2 o un Proto Screw Terminal Block Shield resuelve esto. Conéctalo al Arduino y atornilla los cables. Cada cable va a la bornera de tornillo del mismo pin, como en la imagen de abajo.

Diagrama de cableado de la bomba y del sensor de humedad del suelo para Arduino (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-automatic-irrigation-system */ #define RELAY_PIN 2 // Arduino pin that connects to relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Pasos R\u00e1pidos

  • Realiza la calibración para determinar el umbral húmedo-seco (ver Arduino - Calibrates Soil Moisture Sensor)
  • Actualiza el valor del umbral calibrado en el código
  • Abre el Monitor Serial en el IDE de Arduino
  • Carga el código al Arduino
  • Consulta el resultado en el Monitor Serial
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF
Ln 11, Col 1
Arduino Uno on COM15
2

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!

Relé vs módulo MOSFET para la bomba

Este proyecto usa un relé para encender y apagar la bomba. Una bomba de 12V de CC también se puede controlar con un módulo MOSFET.

Relé Módulo MOSFET
Control de la bomba solo encender y apagar encender, apagar y cambiar el caudal (PWM)
Ruido al conmutar hace clic ninguno
Tiempo de conmutación lento (milisegundos) muy rápido
Desgaste los contactos envejecen con el uso no tiene partes móviles que se desgasten
Funciona con bombas de CA y CC solo bombas de CC
Tensión de la bomba la que admita el relé 6V o más
Aislamiento sí sí, con un optoacoplador PC817
Ideal para bombas de CA o un simple ON/OFF bombas de CC en las que se quiere ajustar el caudal

Para regar plantas, el relé es suficiente. El módulo MOSFET es útil si quieres un caudal suave, para que el agua no arrastre la tierra. Una bomba tiene una bobina de motor dentro, así que añade un diodo flyback (1N4007 o 1N5819) en paralelo con la bomba cuando uses el módulo MOSFET. Las bombas de CA necesitan el relé.

Para ver cómo conectar y programar una bomba con un relé y con un módulo MOSFET, consulta el tutorial Arduino - Control de la bomba.
