Arduino - Teclado numérico - Zumbador

En este tutorial, aprenderemos cómo usar Arduino y un zumbador piezoeléctrico para generar un pitido cada vez que se presione una tecla en el teclado.

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Teclado
1	×	Buzzer Piezo Activo 3-24V
1	×	Módulo Buzzer Piezo Activo
1	×	Módulo Buzzer Piezo Pasivo
1	×	Protoboard
1	×	Cables Puente
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del teclado numérico y del zumbador piezoeléctrico

Si no sabes sobre el teclado numérico y el zumbador (disposición de pines, cómo funciona, cómo programarlo...), infórmate sobre ellos en los siguientes tutoriales:

La biblioteca ezBuzzer está diseñada para que el zumbador emita pitidos o reproduzca melodía sin bloquear el resto del código.

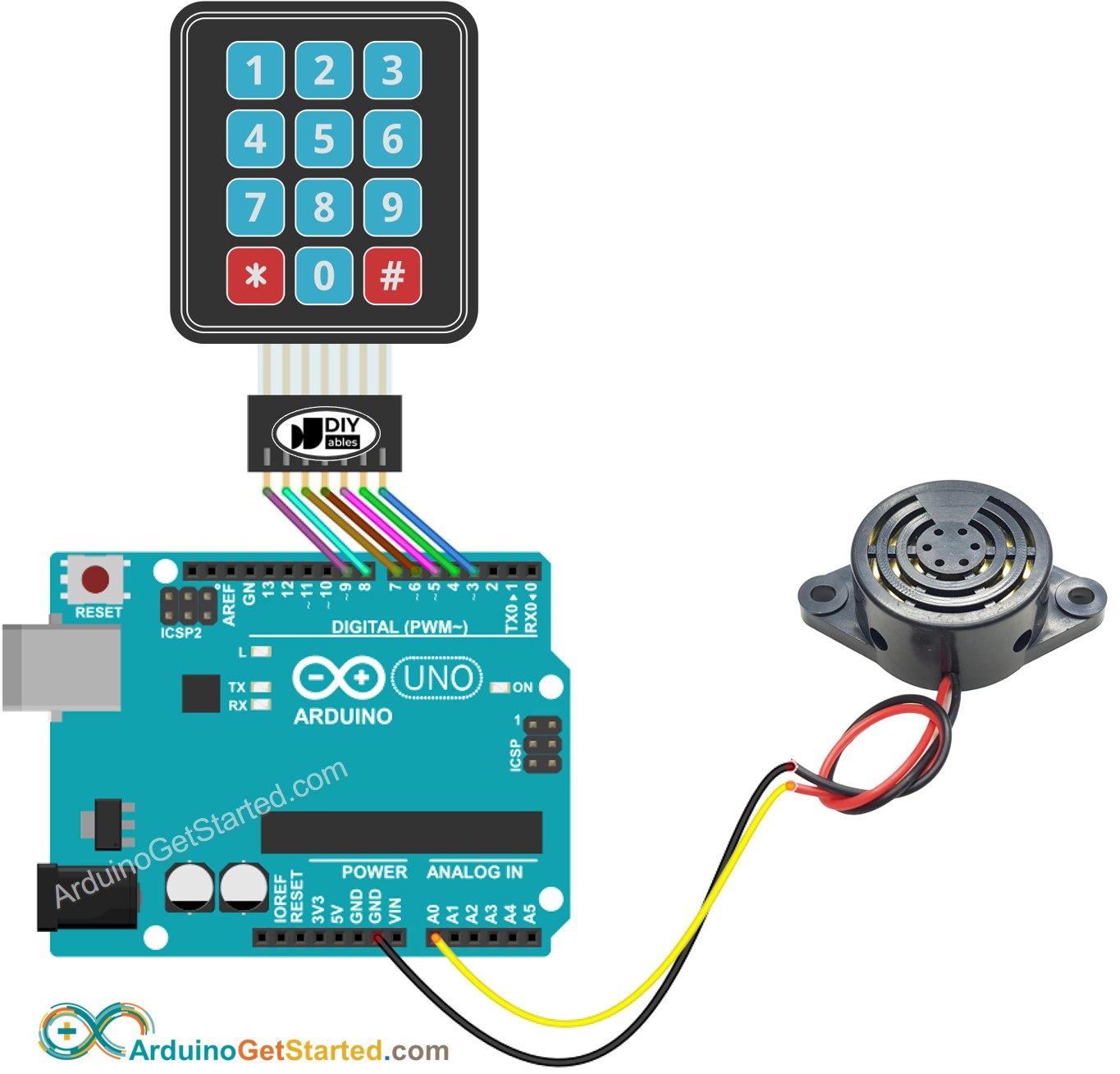

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-keypad-buzzer */ #include <Keypad.h> #include <ezBuzzer.h> #define BUZZER_PIN A0 #define ROW_NUM 4 // four rows #define COLUMN_NUM 3 // three columns char keys[ROW_NUM][COLUMN_NUM] = { {'1','2','3'}, {'4','5','6'}, {'7','8','9'}, {'*','0','#'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3}; // connect to the column pinouts of the keypad Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(200); // generates a 200ms short sound } }

Pasos R\u00e1pidos

Conecta Arduino a la PC mediante un cable USB
Abre Arduino IDE, selecciona la placa correcta y el puerto correcto
Navega al icono Bibliotecas en la barra izquierda del Arduino IDE.
Busca “keypad”, luego encuentra la biblioteca keypad de Mark Stanley y Alexander Brevig
Haz clic en el botón Instalar para instalar la biblioteca keypad.

Biblioteca de teclado numérico para Arduino

Busca “ezBuzzer”, luego encuentra la biblioteca de zumbadores de ArduinoGetStarted
Haz clic en el botón Instalar para instalar la biblioteca ezBuzzer.

Copia el código anterior y ábrelo con el IDE de Arduino
Haz clic en el botón Subir en el IDE de Arduino para cargar el código en Arduino

Presiona algunas teclas en el teclado numérico
Escucha el pitido y observa el resultado en el Monitor Serial

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
