Arduino - Módulo de relé de 4 canales

Cuando queremos controlar 4 dispositivos de alto voltaje, como bombas, ventiladores y actuadores, podemos usar múltiples módulos de relé. Sin embargo, hay una forma más sencilla: usar un módulo de 4 canales de relé. Un módulo de 4 canales de relé es una combinación de 4 relés en una sola placa.

Un módulo de relé de 4 canales frente a 4 módulos de relé de 1 canal:

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×4-channel Relay Module
1×Cables Puente
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del Módulo de Relés de 4 canales

Diagrama de pines

Pinout del módulo de relé de 4 canales

Un módulo de relé de 4 canales tiene los siguientes pines:

  • Pines de alimentación para placas de relé
    • DC+: conecta este pin al pin de 5 V de la fuente de alimentación
    • DC-: conecta este pin al pin GND de la fuente de alimentación y también al pin GND del Arduino
  • Pines de señal:
    • IN1: este pin recibe la señal de control desde Arduino para controlar el relé 1 en el módulo
    • IN2: este pin recibe la señal de control desde Arduino para controlar el relé 2 en el módulo
    • IN3: este pin recibe la señal de control desde Arduino para controlar el relé 3 en el módulo
    • IN4: este pin recibe la señal de control desde Arduino para controlar el relé 4 en el módulo
  • Pines de salida: NCx (normalmente cerrado pin), NOx (normalmente abierto pin), COMx (común pin),
    • NC1, NO1, COM1: Estos pines se conectan a un dispositivo de alta tensión que es controlado por el relé 1
    • NC2, NO2, COM2: Estos pines se conectan a un dispositivo de alta tensión que es controlado por el relé 2
    • NC3, NO3, COM3: Estos pines se conectan a un dispositivo de alta tensión que es controlado por el relé 3
    • NC4, NO4, COM4: Estos pines se conectan a un dispositivo de alta tensión que es controlado por el relé 4

    Para obtener más detalles sobre cómo conectar un relé a alta tensión, cuáles son las diferencias entre cerrado normalmente y abierto normalmente, consulte Tutorial de Arduino - Relé

    También tiene 4 puentes para seleccionar entre el disparo a nivel bajo y el disparo a nivel alto para cada relé de forma individual.

Diagrama de Cableado

El módulo de relé de 4 canales consume una cantidad considerable de energía. Por lo tanto, NO deberíamos alimentar el módulo directamente desde el pin de 5V del Arduino. En su lugar, debemos usar una fuente de 5V externa para el módulo.

Entonces, necesitamos usar tres fuentes de energía:

  • Un adaptador de corriente de 5 V para Arduino
  • Un adaptador de corriente de 5 V para el módulo de relés de 4 canales
  • Un adaptador de corriente de mayor voltaje (12 VDC, 24 VDC, 48 VDC, 220 VAC, ...) para los dispositivos que son controlados por el módulo de relés de 4 canales

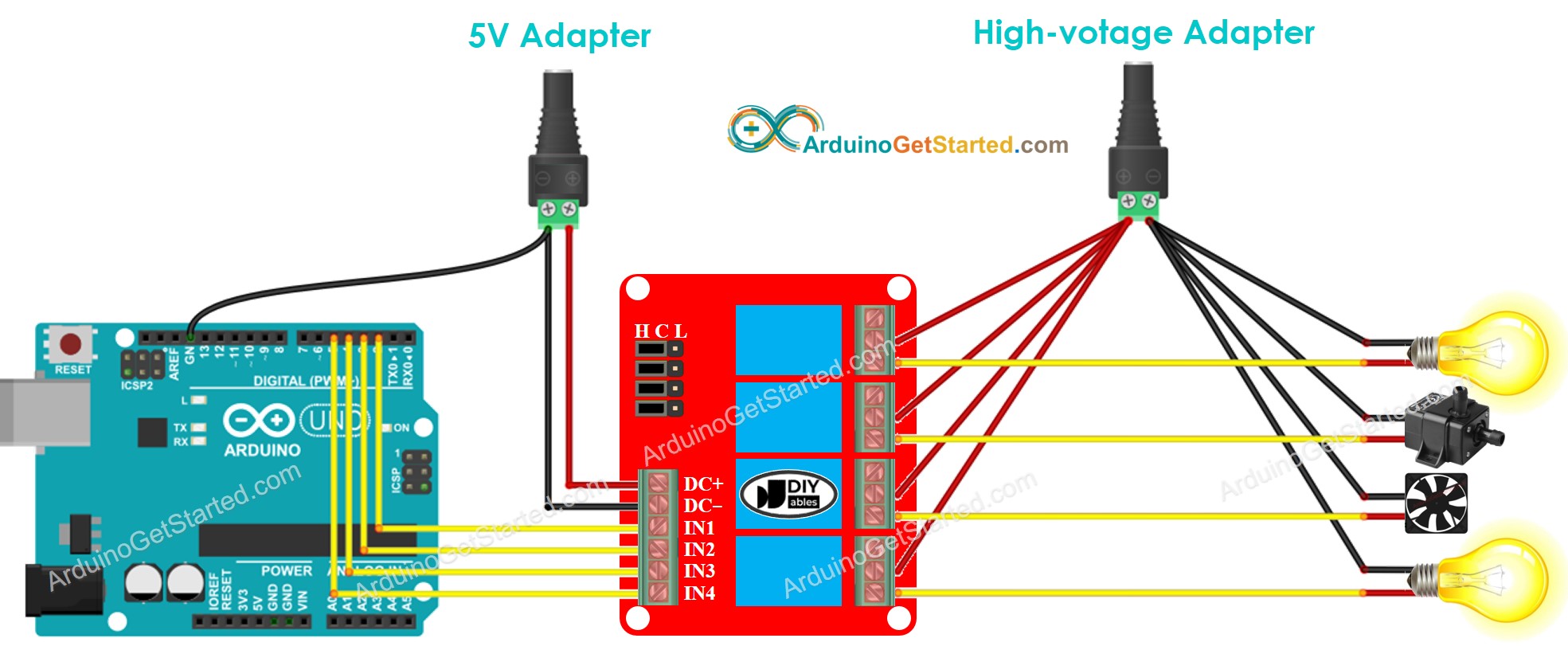

  • Diagrama de cableado con tres fuentes de alimentación. La fuente de alimentación para Arduino (no incluida en la imagen) puede ser mediante un cable USB o la toma de alimentación.
Esquema de cableado del módulo de relé de 4 canales para Arduino

This image is created using Fritzing. Click to enlarge image

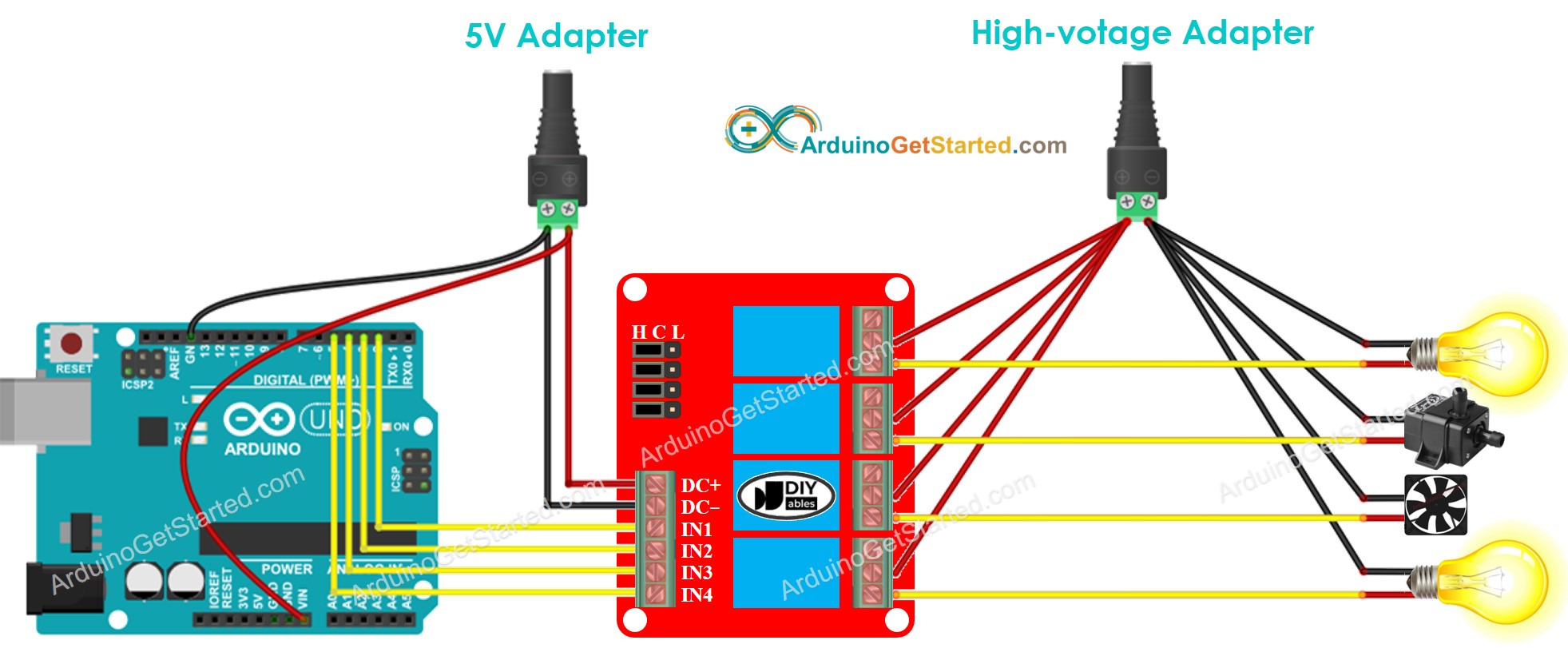

  • Podemos reducir la cantidad de adaptadores de corriente usando una única fuente de 5V para Arduino y para el módulo de relés de 4 canales.
Diagrama de cableado de un módulo de relé de 4 canales para Arduino con dos fuentes de alimentación.

This image is created using Fritzing. Click to enlarge image

※ Nota:

Si cuatro dispositivos que son controlados por un módulo de relé de 4 canales utilizan el mismo voltaje, podemos usar un único adaptador de alimentación de alto voltaje para todos. Sin embargo, si utilizan voltajes diferentes, podemos usar diferentes adaptadores de alimentación de alto voltaje de forma independiente.

Cómo programar un módulo de relé de 4 canales

  • Inicializa el pin de Arduino en modo de salida digital utilizando la función pinMode().
pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); pinMode(PIN_RELAY_3, OUTPUT); pinMode(PIN_RELAY_4, OUTPUT);
digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); digitalWrite(PIN_RELAY_3, HIGH); digitalWrite(PIN_RELAY_4, HIGH);

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-4-channel-relay-module */ #define PIN_RELAY_1 2 // the Arduino pin, which connects to the IN1 pin of relay module #define PIN_RELAY_2 3 // the Arduino pin, which connects to the IN2 pin of relay module #define PIN_RELAY_3 4 // the Arduino pin, which connects to the IN3 pin of relay module #define PIN_RELAY_4 5 // the Arduino pin, which connects to the IN4 pin of relay module // the setup function runs once when you press reset or power the board void setup() { Serial.begin(9600); // initialize digital pin as an output. pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); pinMode(PIN_RELAY_3, OUTPUT); pinMode(PIN_RELAY_4, OUTPUT); } // the loop function runs over and over again forever void loop() { Serial.println("Turn on all"); digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); digitalWrite(PIN_RELAY_3, HIGH); digitalWrite(PIN_RELAY_4, HIGH); delay(1000); Serial.println("Turn off all"); digitalWrite(PIN_RELAY_1, LOW); digitalWrite(PIN_RELAY_2, LOW); digitalWrite(PIN_RELAY_3, LOW); digitalWrite(PIN_RELAY_4, LOW); delay(1000); }

Pasos R\u00e1pidos

  • Copie el código anterior y ábralo con el IDE de Arduino
  • Haga clic en el botón Subir del IDE de Arduino para cargar el código en Arduino
  • Escuche el sonido de clic en los relés.
  • Vea el resultado en el Monitor Serie.
COM6
Send
Turn on all Turn off all Turn on all Turn off all Turn on all Turn off all Turn on all Turn off all
Autoscroll Show timestamp
Clear output
9600 baud
Newline
