Arduino - Notificación por correo electrónico del sensor de movimiento
En esta guía, te mostraremos cómo usar un Arduino y un sensor de movimiento para enviar correos electrónicos cuando alguien entre en tu habitación sin permiso. Veremos cómo configurar todo, qué necesitas y las instrucciones detalladas sobre cómo conectar un Arduino y un sensor de movimiento a un sistema de correo electrónico. Mejora la seguridad de tu hogar al recibir notificaciones por correo electrónico instantáneas a través del Arduino.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor de movimiento y Gmail
Ofrecemos guías detalladas sobre el sensor de movimiento y Gmail. Cada guía proporciona información completa y pasos fáciles de seguir sobre la configuración de hardware, cómo funciona y cómo conectar y programar Arduino. Obtenga más información visitando estos enlaces:
- Arduino - Motion Sensor tutorial
- Arduino - Gmail tutorial
Diagrama de cableado entre el sensor de movimiento y Arduino
This image is created using Fritzing. Click to enlarge image
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-motion-sensor-email-notification
*/
#include <WiFiS3.h>
#include <ESP_Mail_Client.h>
#define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT
// the sender email credentials
#define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password
#define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SMTP_HOST "smtp.gmail.com"
#define SMTP_PORT 587
#define MOTION_SENSOR_PIN 2 // Arduino pin connected to motion sensor's pin
int motion_state; // current state of motion sensor
int prev_motion_state; // previous state of motion sensor
SMTPSession smtp;
void setup() {
Serial.begin(9600);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(300);
}
Serial.println();
Serial.print("Connected with IP: ");
Serial.println(WiFi.localIP());
Serial.println();
pinMode(MOTION_SENSOR_PIN, INPUT);
motion_state = digitalRead(MOTION_SENSOR_PIN); // read state
}
void loop() {
prev_motion_state = motion_state; // save the last state
motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state
if (prev_motion_state == LOW && motion_state == HIGH) { // state change: LOW -> HIGH
Serial.println("Motion detected! Someone is in your room!");
String subject = "Email Notification from ESP32";
String textMsg = "This is an email sent from ESP32.\n";
textMsg += "Motion detected! Someone is in your room!";
gmail_send(subject, textMsg);
}
}
void gmail_send(String subject, String textMsg) {
// set the network reconnection option
MailClient.networkReconnect(true);
smtp.debug(1);
smtp.callback(smtpCallback);
Session_Config config;
// set the session config
config.server.host_name = SMTP_HOST;
config.server.port = SMTP_PORT;
config.login.email = SENDER_EMAIL;
config.login.password = SENDER_PASSWORD;
config.login.user_domain = F("127.0.0.1");
config.time.ntp_server = F("pool.ntp.org,time.nist.gov");
config.time.gmt_offset = 3;
config.time.day_light_offset = 0;
// declare the message class
SMTP_Message message;
// set the message headers
message.sender.name = F("ESP32");
message.sender.email = SENDER_EMAIL;
message.subject = subject;
message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL);
message.text.content = textMsg;
message.text.transfer_encoding = "base64";
message.text.charSet = F("utf-8");
message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low;
// set the custom message header
message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>"));
// connect to the server
if (!smtp.connect(&config)) {
Serial.println("Connection error");
return;
}
if (!smtp.isLoggedIn()) {
Serial.println("Not yet logged in.");
} else {
if (smtp.isAuthenticated())
Serial.println("Successfully logged in.");
else
Serial.println("Connected with no Auth.");
}
// start sending Email and close the session
if (!MailClient.sendMail(&smtp, &message)) {
Serial.println("Connection error: ");
Serial.print("- Status Code: ");
Serial.println(smtp.statusCode());
Serial.print("- Error Code: ");
Serial.println(smtp.errorCode());
Serial.print("- Reason: ");
Serial.println(smtp.errorReason().c_str());
}
}
// callback function to get the Email sending status
void smtpCallback(SMTP_Status status) {
// print the current status
Serial.println(status.info());
// print the sending result
if (status.success()) {
for (size_t i = 0; i < smtp.sendingResult.size(); i++) {
// get the result item
SMTP_Result result = smtp.sendingResult.getItem(i);
Serial.print("Status: ");
if (result.completed)
Serial.println("success");
else
Serial.println("failed");
Serial.print("Recipient: ");
Serial.println(result.recipients.c_str());
Serial.print("Subject: ");
Serial.println(result.subject.c_str());
}
Serial.println("----------------\n");
// free the memory
smtp.sendingResult.clear();
}
}
Pasos R\u00e1pidos
- Si está utilizando Arduino por primera vez, aprenda a configurarlo con el IDE de Arduino aquí: cómo configurar el entorno para Arduino en el IDE de Arduino.
- Conecte la placa Arduino al sensor de movimiento.
- Conecte la placa Arduino a su computadora utilizando un cable micro USB.
- Inicie el IDE de Arduino en su computadora.
- Elija la opción correcta de la placa Arduino, por ejemplo, Arduino Dev Module, y el puerto COM.
- Acceda al Administrador de Bibliotecas haciendo clic en el ícono del Administrador de Bibliotecas en el lado izquierdo del IDE de Arduino.
- Busque "ESP Mail Client" y encuentre la versión de Mobizt.
- Presione el botón Instalar para agregar la biblioteca ESP Mail Client.
- Copia el código proporcionado y ábrelo en el IDE de Arduino.
- Cambia los detalles de WiFi (nombre de la red y contraseña) en el código actualizando WIFI_SSID y WIFI_PASSWORD con la información de tu red.
- Cambia el correo electrónico del remitente y la contraseña en el código actualizando SENDER_EMAIL y SENDER_PASSWORD con los detalles de tu correo.
- Cambia el correo electrónico del destinatario en el código actualizando RECIPIENT_EMAIL con la dirección de correo a la que quieres recibir mensajes. Esto puede ser el mismo que el correo del remitente.
※ Nota:
- El correo electrónico que usas para enviar debe ser una cuenta de Gmail.
- Utiliza la contraseña de la aplicación que recibiste en el paso anterior como la contraseña del remitente.
- La dirección de correo a la que envías puede ser de cualquier servicio de correo.
- Presione el botón Subir en Arduino IDE para enviar el código a Arduino.
- Abra el Monitor Serial.
- Colóquese frente al sensor de movimiento.
- Observe el Monitor Serial para ver los resultados.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Motion detected! Someone is in your room!
#### Email sent successfully
> C: Email sent successfully
----------------
Message sent success: 1
Message sent failed: 0
----------------
Message No: 1
Status: success
Date/Time: May 27, 2024 04:42:50
Recipient: xxxxxx@gmail.com
Subject: Email Notification from Arduino
----------------

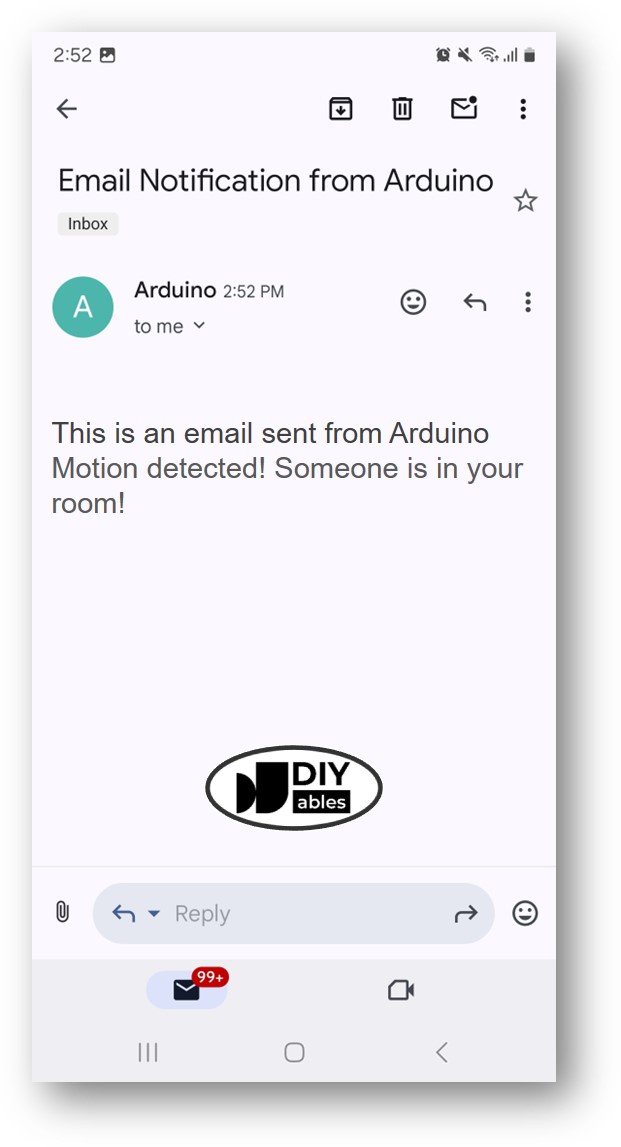

- Revisa la bandeja de entrada del correo electrónico de la persona a la que se lo enviaste. Recibirán un correo electrónico similar al siguiente:
