Arduino - Potenciómetro que dispara el relé

Vamos a aprender cómo:

Conectando un relé a una bombilla, una tira de LEDs, un motor o un actuador... Podemos usar el potenciómetro para controlar la bombilla, la tira de LEDs, el motor o el actuador...

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×Potentiometer
1×Alternatively, 10k Ohm Trimmer Potentiometer
1×(Alternativo) Potentiometer Kit
1×(Alternativo) Potentiometer Module with Knob
1×Relé
1×Protoboard
1×Cables Puente
1×(Opcional) Cerradura de Solenoide
1×(Opcional) Adaptador de Corriente 12V
1×(Opcional) Conector de Alimentación DC
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y Potenciómetro

Si no conoces el relé y el potenciómetro (asignación de pines, cómo funcionan, cómo programarlos...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

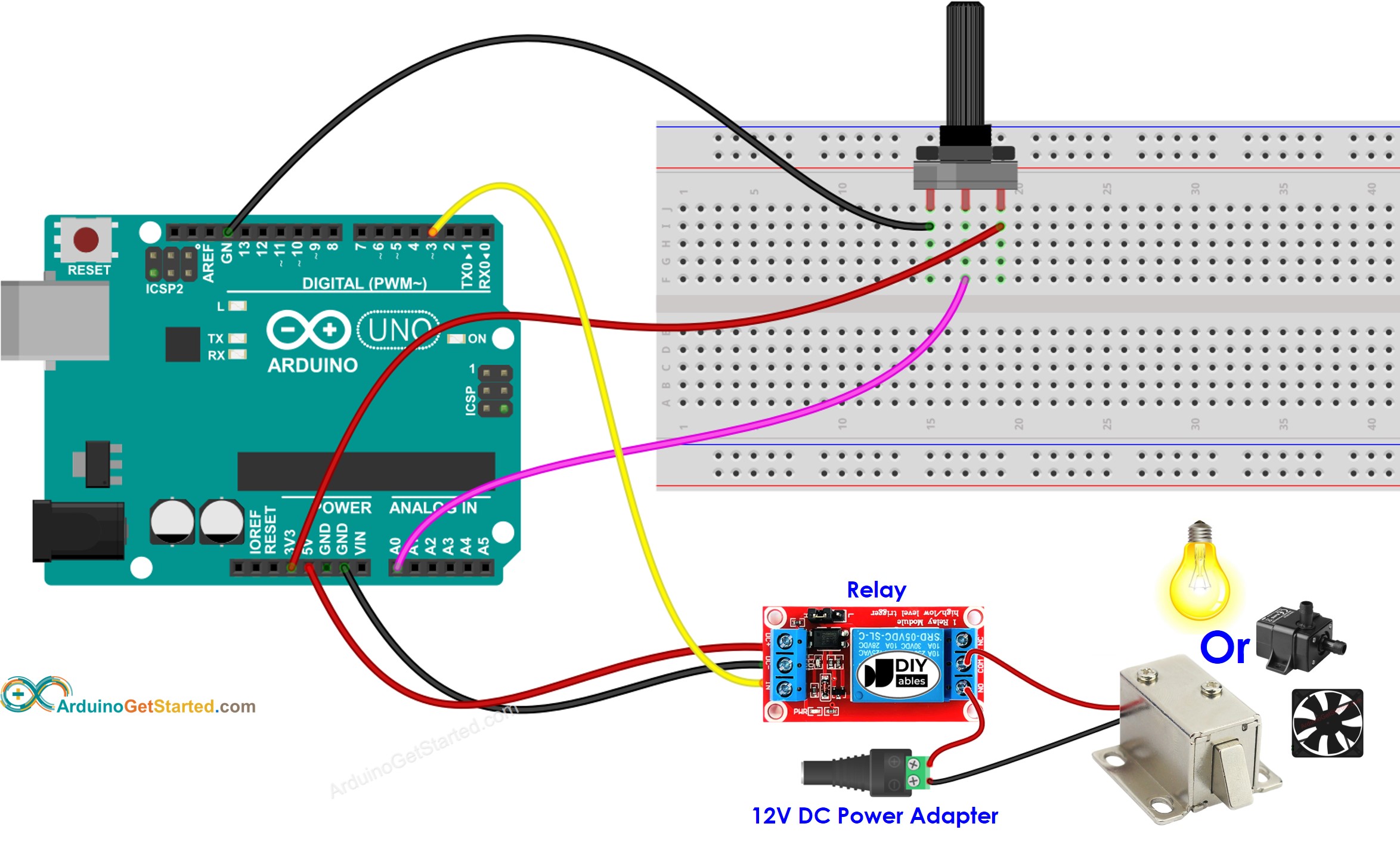

Diagrama de cableado de Arduino, potenciómetro y relé

This image is created using Fritzing. Click to enlarge image

Código de Arduino - Umbral analógico

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-potentiometer-triggers-relay */ // constants won't change const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analogValue > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Pasos R\u00e1pidos

  • Conecta Arduino al PC mediante un cable USB
  • Abre el IDE de Arduino, selecciona la placa y el puerto correctos
  • Copia el código anterior y ábrelo con el IDE de Arduino
  • Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
Subir código al IDE de Arduino
  • Gira el potenciómetro
  • Observa el cambio en el estado del relé

Explicación del código

Lee la explicación línea por línea en los comentarios del código fuente.

Código de Arduino - Umbral de voltaje

El valor analógico del potenciómetro se convierte en un valor de voltaje y luego se compara con el umbral de voltaje para activar el relé.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-potentiometer-triggers-relay */ // constants won't change const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analogValue, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
