Arduino - DHT22 - LCD

Aprenderemos a programar Arduino para leer la temperatura y la humedad desde el módulo DHT22 y mostrarlas en una pantalla LCD I2C.

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×LCD I2C
1×DHT22 Módulo Sensor de Temperatura y Humedad
1×Cables Puente
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de DHT22 y LCD

Si no conoces el sensor DHT22 y la pantalla LCD (disposición de pines, cómo funciona, cómo programar...), aprende sobre ellos en los siguientes tutoriales:

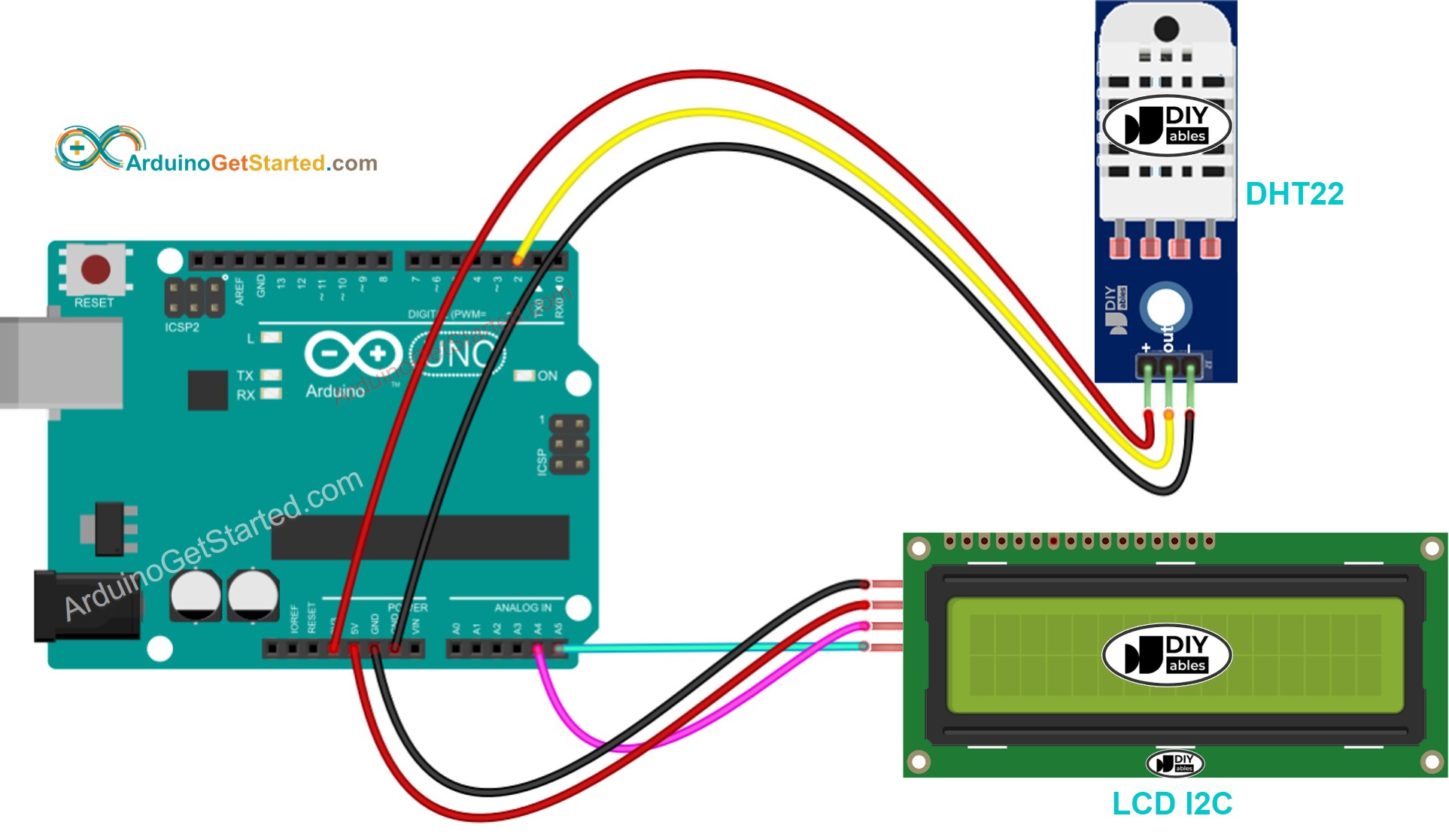

Diagrama de Cableado

Diagrama de cableado de Arduino, DHT22 y LCD

This image is created using Fritzing. Click to enlarge image

Código de Arduino - Sensor DHT22 - LCD I2C

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-dht22-lcd */ #include <LiquidCrystal_I2C.h> #include <DHT.h> #define DHT22_PIN 2 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT22_PIN, DHT22); void setup() { dht22.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht22.readHumidity(); // read humidity float tempC = dht22.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

La dirección I2C del LCD puede variar según los fabricantes. En el código, usamos 0x27, que está especificado por el fabricante DIYables.

Pasos R\u00e1pidos

  • Conecta Arduino a la PC mediante un cable USB
  • Abre el IDE de Arduino y selecciona la placa y el puerto adecuados

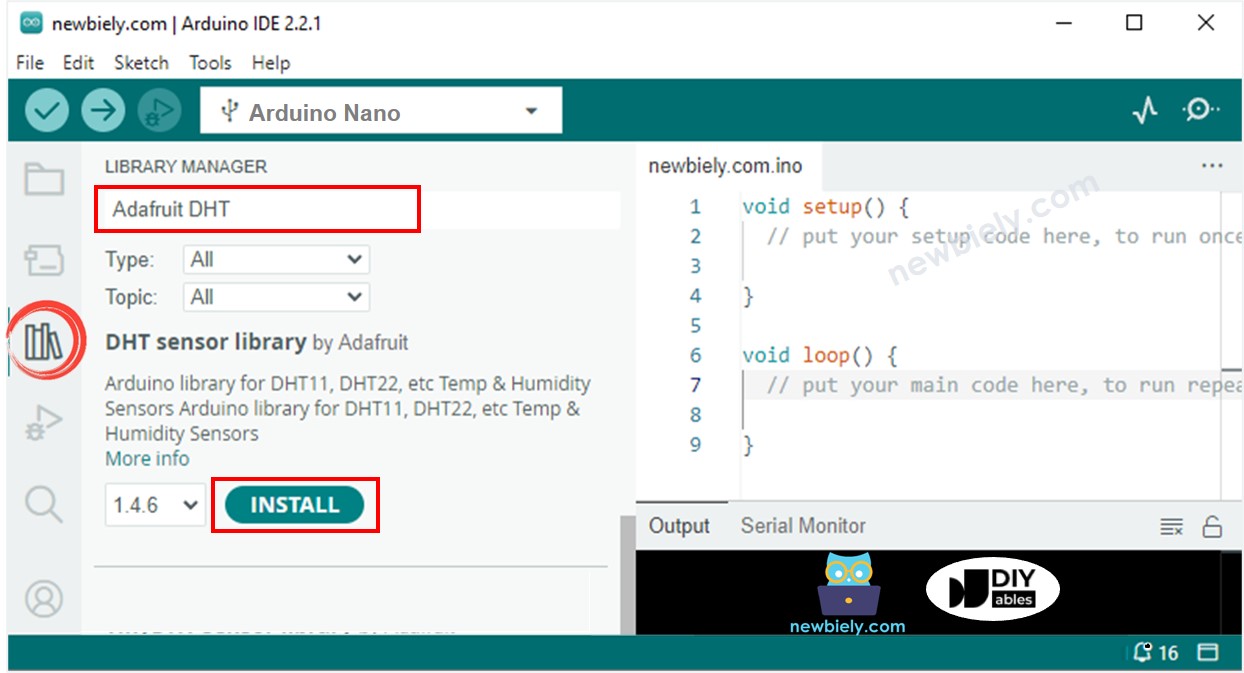

  • Navega hasta el icono Bibliotecas en la barra izquierda del IDE de Arduino
  • Busca “DHT”, luego encuentra la biblioteca de sensores DHT de Adafruit
  • Haz clic en el botón Instalar para instalar la biblioteca.
Biblioteca de sensores DHT para Arduino

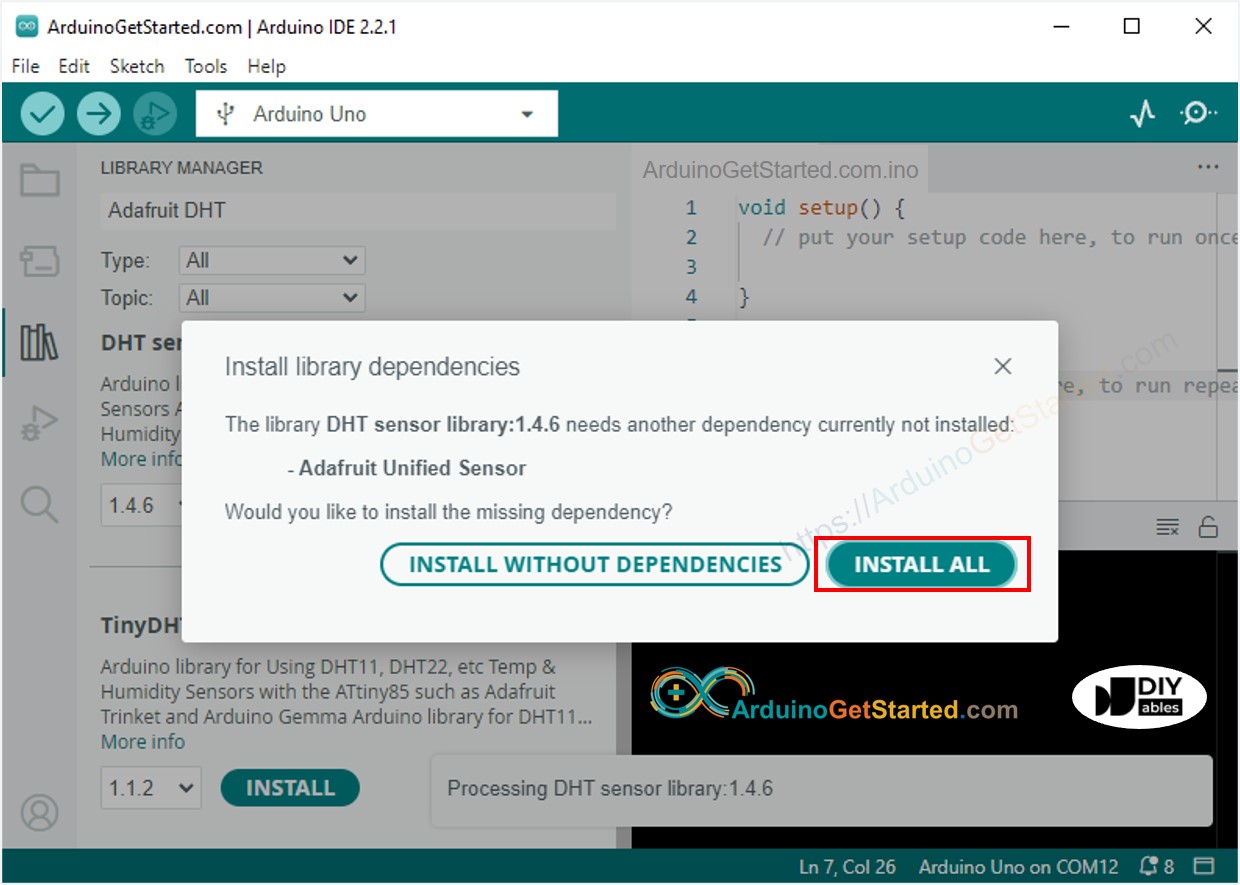

  • Se le pedirá que instale algunas otras dependencias de bibliotecas.
  • Haga clic en el botón Instalar todo para todas las dependencias de la biblioteca.
Biblioteca de sensores unificados de Arduino Adafruit
  • Busca “LiquidCrystal I2C”, luego encuentra la biblioteca LiquidCrystal_I2C de Frank de Brabander
  • Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.
Biblioteca LiquidCrystal I2C para Arduino
  • Copia el código anterior y ábrelo con el IDE de Arduino
  • Haz clic en el botón Subir en el IDE de Arduino para cargar el código en Arduino
  • Ajusta el entorno alrededor del sensor para que esté más caliente o más frío
  • Mira el resultado en la pantalla LCD

Si la pantalla LCD no muestra nada, consulte Solución de problemas en LCD I2C
