Arduino - Sensor de sonido - Relé

En este tutorial, exploraremos cómo utilizar el sensor de sonido para controlar un relé. Específicamente, profundizaremos en dos aplicaciones emocionantes:

Interruptor de sonido: Cuando se detecta sonido (p. ej. golpe), el Arduino alterna el relé, encendiéndolo si está apagado y apagándolo si está encendido.
Relé activado por sonido: Al detectar sonido, el Arduino enciende el relé durante un periodo de tiempo específico.

Conectando un relé a una bombilla, a una tira de LEDs, a un motor o a un actuador... Podemos usar el sensor de sonido para controlar la bombilla, la tira de LEDs, el motor o el actuador...

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Sensor de Sonido
1	×	Relé
1	×	Cables Puente
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y Sensor de Sonido

Si no conoces el relé y el sensor de sonido (pinout, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:

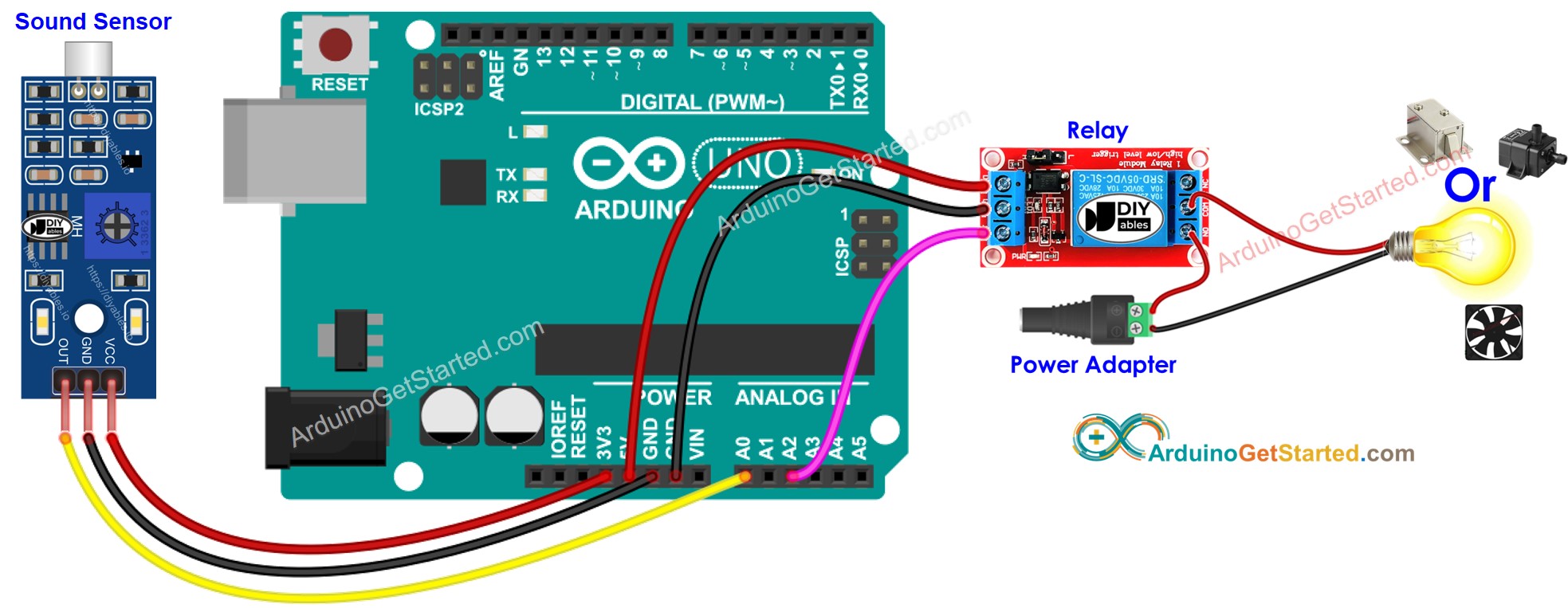

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código de Arduino - El interruptor de sonido alterna el relé

El código de abajo alterna el estado del relé cada vez que se detecta el sonido.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-sound-sensor-relay */ #define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin #define RELAY_PIN A2 // Arduino pin connected to LED's pin int lastSoundState; // the previous state of sound sensor int currentSoundState; // the current state of sound sensor int relayState = LOW; // the current state of relay void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode currentSoundState = digitalRead(SENSOR_PIN); } void loop() { lastSoundState = currentSoundState; // save the last state currentSoundState = digitalRead(SENSOR_PIN); // read new state if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // toggle state of relay relayState = !relayState; // control relay arccoding to the toggrelay state digitalWrite(RELAY_PIN, relayState); } }

Pasos R\u00e1pidos

Conecta Arduino al PC mediante un cable USB
Abre Arduino IDE, selecciona la placa y el puerto correctos
Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para cargar el código en Arduino

Aplaude frente al sensor de sonido
Observa el cambio en el estado del relé

Explicación del código

¡Lee la explicación línea por línea en las líneas de comentario del código fuente!

Código de Arduino - Relé activado por sonido durante un período de tiempo

El código que se muestra a continuación enciende el relé durante un período de tiempo cuando se detecta el sonido. Después de ese período, el relé se apaga.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-sound-sensor-relay */ #define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin #define RELAY_PIN A2 // Arduino pin connected to the relay's pin #define TIME_PERIOD 5000 // in milliseconds int lastSoundState; // the previous state of sound sensor int currentSoundState; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode currentSoundState = digitalRead(SENSOR_PIN); } void loop() { lastSoundState = currentSoundState; // save the last state currentSoundState = digitalRead(SENSOR_PIN); // read new state if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); // turn on relay digitalWrite(RELAY_PIN, HIGH); delay(TIME_PERIOD); // turn off relay digitalWrite(RELAY_PIN, LOW); } }

Por favor, tenga en cuenta que el código mencionado anteriormente utiliza la función delay() por simplicidad. Sin embargo, si incorpora código adicional, puede quedar bloqueado durante el tiempo de retardo. Para abordar esto, el siguiente código implementa un enfoque no bloqueante utilizando la biblioteca ezLED. Detrás de escena, la biblioteca ezLED emplea la función millis() en lugar de delay para evitar el bloqueo.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-sound-sensor-relay */ #include <ezLED.h> // ezLED library #define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin #define RELAY_PIN A2 // Arduino pin connected to the relay's pin #define TIME_PERIOD 5000 // in milliseconds ezLED relay(RELAY_PIN); // create a relay object that attach to pin RELAY_PIN int lastSoundState; // the previous state of sound sensor int currentSoundState; // the current state of sound sensor void setup() { Serial.begin(9600); // initialize serial pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode currentSoundState = digitalRead(SENSOR_PIN); } void loop() { relay.loop(); // MUST call the relay.loop() function in loop() lastSoundState = currentSoundState; // save the last state currentSoundState = digitalRead(SENSOR_PIN); // read new state if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW Serial.println("The sound has been detected"); relay.turnON(); // turn on relay immediately relay.turnOFF(TIME_PERIOD); // turn off relay after TIME_PERIOD } }

Pasos R\u00e1pidos

Conecta Arduino al PC con un cable USB
Abre Arduino IDE, selecciona la placa y el puerto correctos
Navega hasta el icono de Bibliotecas en la barra izquierda del Arduino IDE.
Busca “ezLED”, luego encuentra la biblioteca ezLED de ArduinoGetStarted
Haz clic en el botón Instalar para instalar la biblioteca ezLED.

Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para cargar el código al Arduino

Aplaude frente al sensor de sonido
Observa el cambio en el estado del relé

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
