Arduino - Sensor de luz que activa el relé

Vamos a aprender cómo:

Conectando un relé a una bombilla, una tira de LEDs, un motor o un actuador... Podemos usar el sensor de luz para controlar la bombilla, la tira de LEDs, el motor o el actuador...

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×Sensor de Luz
1×10 kΩ Resistor
1×Relé
1×Protoboard
1×Cables Puente
1×(Opcional) Cerradura de Solenoide
1×(Opcional) Adaptador de Corriente 12V
1×(Opcional) Conector de Alimentación DC
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

El sensor de luz LDR es muy asequible, pero requiere una resistencia para el cableado, lo que puede hacer que la instalación sea más compleja. Para simplificar el cableado, puedes usar un módulo de sensor de luz LDR como alternativa.

Acerca del relé y del sensor de luz

Si no conoces el relé y el sensor de luz (pinout, cómo funcionan, cómo programarlos...), apréndelos en los siguientes tutoriales:

Diagrama de Cableado

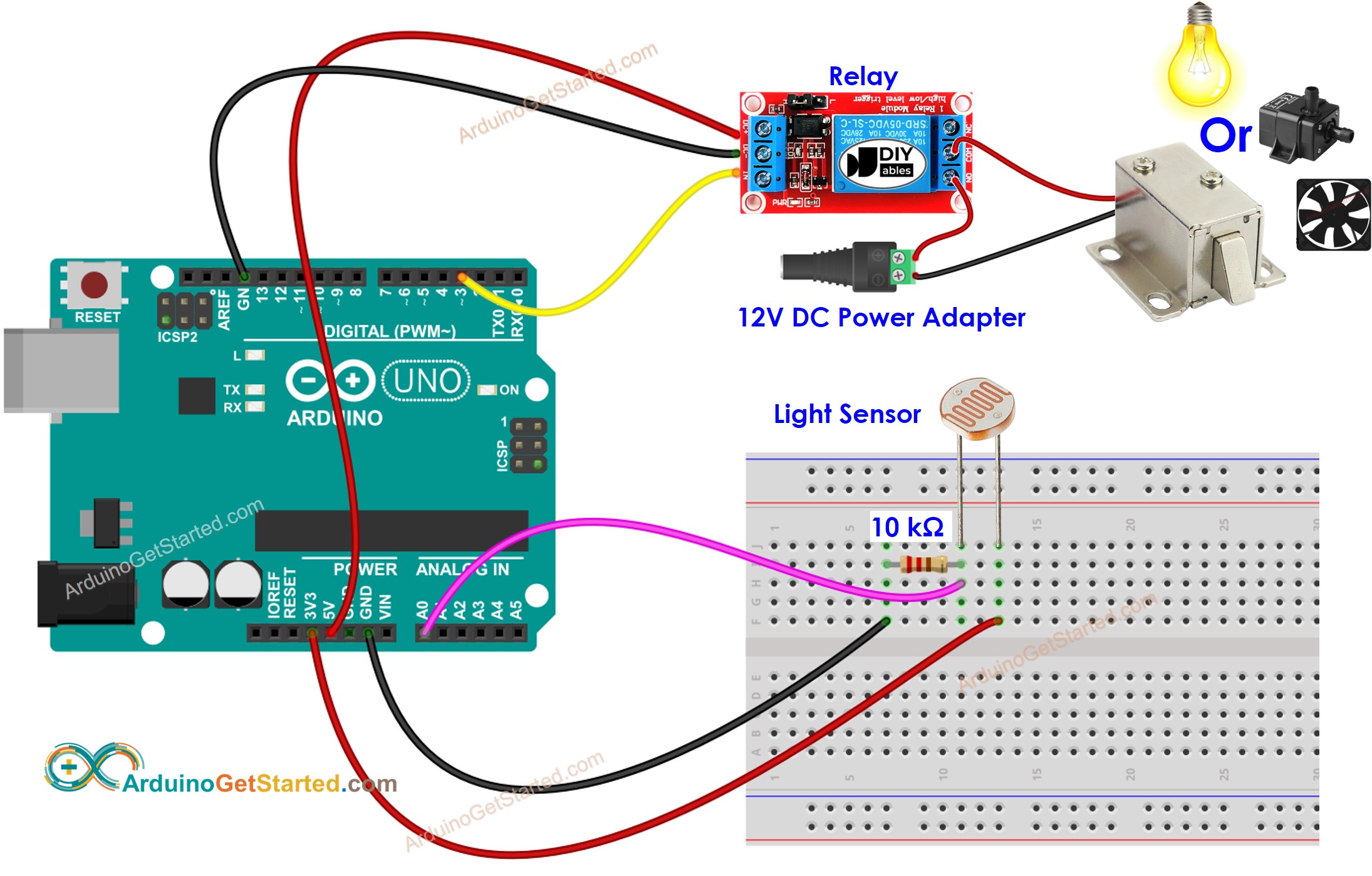

Diagrama de cableado de Arduino: sensor de luz, relé y bombilla

This image is created using Fritzing. Click to enlarge image

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-light-sensor-triggers-relay */ // constants won't change const int LIGHT_SENSOR_PIN = A0; // Arduino pin connected to light sensor's pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; // variables will change: int analogValue; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analogValue = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analogValue < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Pasos R\u00e1pidos

  • Conecta Arduino a la PC mediante un cable USB
  • Abre Arduino IDE, selecciona la placa correcta y el puerto correcto
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para cargar el código en Arduino
Subir código al IDE de Arduino
  • Emite luz al sensor
  • Ver el cambio en el estado del relé

Explicación del código

Lee la explicación línea por línea en los comentarios del código fuente!

Relé vs módulo MOSFET

Un relé no es la única forma de conmutar un dispositivo. Si tu dispositivo funciona con corriente continua (CC), como una tira de LED de 12V, una cerradura de solenoide de 12V o un ventilador de 12V, un módulo MOSFET puede hacer el mismo trabajo.

Relé Módulo MOSFET
Qué puede hacer encender o apagar el dispositivo encender o apagar el dispositivo, y ajustar su potencia (PWM)
Ruido al conmutar un clic cada vez ningún ruido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del dispositivo cualquier tensión que admita el relé unos 6V o más
Aislamiento del Arduino sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para dispositivos de CA, o un simple ON/OFF dispositivos de CC, o regulación de brillo y velocidad

Tanto el relé como el módulo MOSFET se activan cuando el pin del Arduino está en HIGH. Así que, para un simple ON/OFF, el código de arriba sigue igual. Solo cambia el cableado. Para dispositivos conectados a la red eléctrica de CA, usa siempre el relé.

Para aprender el pinout, el cableado, el código PWM y los consejos de seguridad del módulo MOSFET, consulta el tutorial Arduino - Módulo MOSFET.
