Arduino - sensor ultrasónico - relé

Vamos a aprender cómo:

Al conectar un relé a una bombilla, una tira de LEDs, un motor o un actuador... Podemos usar el sensor ultrasónico para controlar la bombilla, la tira de LEDs, el motor o el actuador...

Acerca de Relé y Sensor ultrasónico

Si no sabes sobre un relé y un sensor ultrasónico (diagrama de pines, cómo funciona, cómo programar ...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

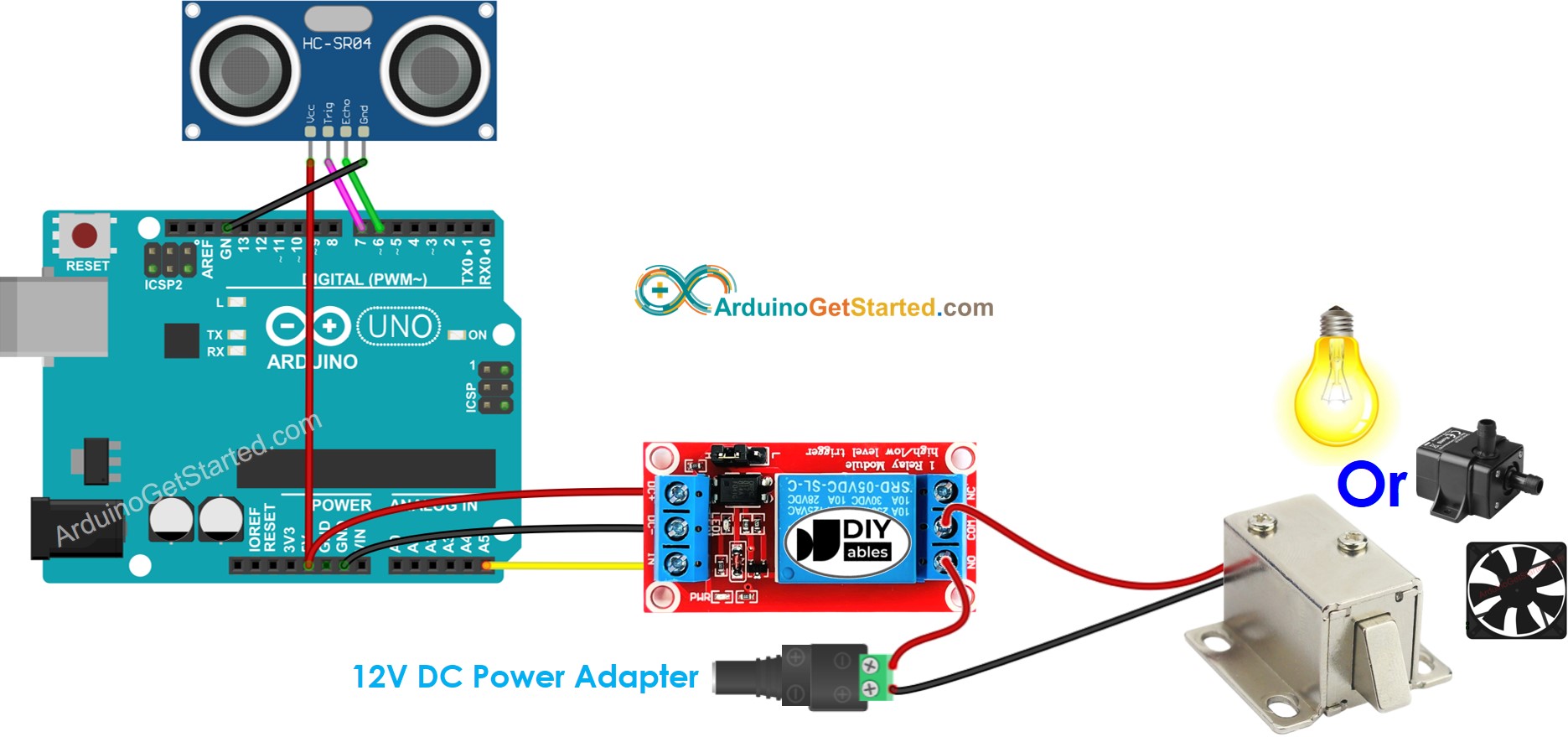

Diagrama de cableado del relé para el sensor ultrasónico de Arduino

This image is created using Fritzing. Click to enlarge image

Meter cables jumper en los conectores es rápido, pero los cables pueden salirse. Un Screw Shield V2 o un Proto Screw Terminal Block Shield resuelve esto. Conéctalo al Arduino y atornilla los cables. Mira el diagrama de abajo para la versión con screw shield.

Diagrama de cableado del relé para el sensor ultrasónico de Arduino (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-ultrasonic-sensor-relay */ // constants won't change const int TRIG_PIN = 7; // Arduino pin connected to Ultrasonic Sensor's TRIG pin const int ECHO_PIN = 6; // Arduino pin connected to Ultrasonic Sensor's ECHO pin const int RELAY_PIN = A5; // Arduino pin connected to Relay's pin const int DISTANCE_THRESHOLD = 50; // centimeters // variables will change: float duration_us, distance_cm; void setup() { Serial.begin (9600); // initialize serial port pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { // generate 10-microsecond pulse to TRIG pin digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // measure duration of pulse from ECHO pin duration_us = pulseIn(ECHO_PIN, HIGH); // calculate the distance distance_cm = 0.017 * duration_us; if(distance_cm < DISTANCE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay // print the value to Serial Monitor Serial.print("distance: "); Serial.print(distance_cm); Serial.println(" cm"); delay(500); }

Pasos R\u00e1pidos

  • Conecta Arduino al PC mediante un cable USB
  • Abre Arduino IDE, selecciona la placa y el puerto adecuados
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para subir el código al Arduino
Subir código al IDE de Arduino
  • Mueve tu mano frente al sensor
  • Observa el cambio del estado del relé

Explicación del código

¡Lee la explicación línea por línea en los comentarios del código fuente!

※ Nota:

El código anterior es solo para fines de aprendizaje. El sensor ultrasónico es muy sensible al ruido. Si quieres usar el sensor ultrasónico en la práctica, deberías filtrar el ruido del sensor ultrasónico. Vea cómo filtrar el ruido para el sensor ultrasónico

Relé vs módulo MOSFET

Un relé no es la única forma de conmutar un dispositivo. Si tu dispositivo funciona con corriente continua (CC), como una cerradura de solenoide de 12V, una bomba de 12V o un ventilador de 12V, un módulo MOSFET puede hacer el mismo trabajo.

Relé Módulo MOSFET
Qué puede hacer encender o apagar el dispositivo encender o apagar el dispositivo, y ajustar su potencia (PWM)
Ruido al conmutar un clic cada vez ningún ruido
Velocidad de conmutación lenta, unos pocos milisegundos muy rápida
Vida útil los contactos se desgastan tras muchas conmutaciones nada se mueve, así que dura mucho
Tipo de corriente CA o CC solo CC
Alimentación del dispositivo cualquier tensión que admita el relé unos 6V o más
Aislamiento del Arduino sí, entre bobina y contactos sí, con el optoacoplador PC817
Ideal para dispositivos de CA, o un simple ON/OFF dispositivos de CC, o regulación de brillo y velocidad

Tanto el relé como el módulo MOSFET se activan cuando el pin del Arduino está en HIGH. Así que, para un simple ON/OFF, el código de arriba sigue igual. Solo cambia el cableado. Para dispositivos conectados a la red eléctrica de CA, usa siempre el relé.

Para aprender el pinout, el cableado, el código PWM y los consejos de seguridad del módulo MOSFET, consulta el tutorial Arduino - Módulo MOSFET.
