Arduino - Sensor de lluvia - Servomotor
Aprenderemos:
- Si se detecta lluvia, gira el servomotor a 90 grados
- Si no se detecta lluvia, regresa el servomotor a 0 grados
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del servomotor y del sensor de lluvia
Si no conoces un servomotor y un sensor de lluvia (diagrama de pines, cómo funciona, cómo programarlo...), aprende sobre ellos en los siguientes tutoriales:

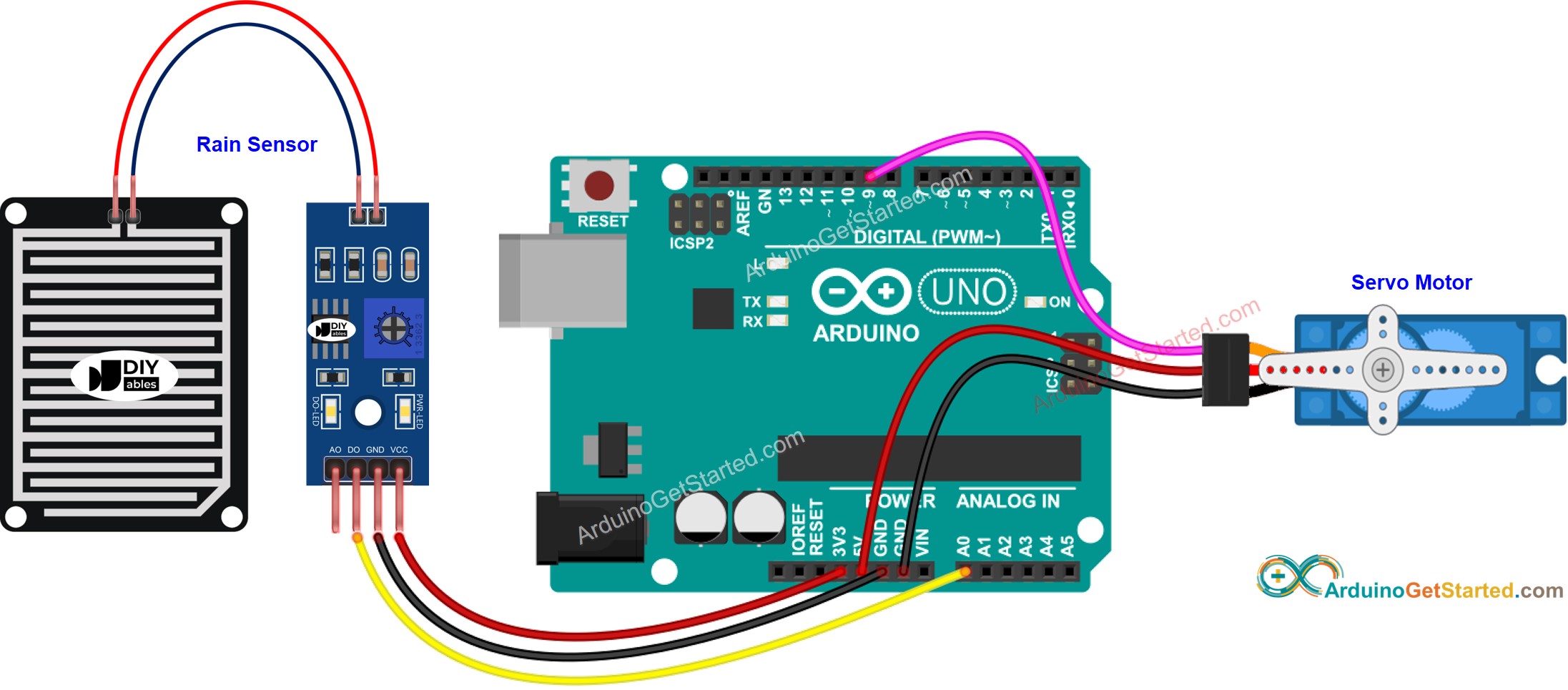

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino - Sensor de lluvia controla el servomotor
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-rain-sensor-servo-motor
*/
#include <Servo.h>
#define RAIN_SENSOR_PIN A0 // Arduino pin connected to rain sensor's pin
#define SERVO_PIN 9 // Arduino pin connected to servo motor's pin
Servo servo; // create servo object to control a servo
// variables will change:
int angle = 0; // the current angle of servo motor
int prev_rain_state; // the previous state of rain sensor
int rain_state; // the current state of rain sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(RAIN_SENSOR_PIN, INPUT); // set arduino pin to input mode
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(angle);
rain_state = digitalRead(RAIN_SENSOR_PIN);
}
void loop() {
prev_rain_state = rain_state; // save the last state
rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state
if (rain_state == LOW && prev_rain_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Rain detected!");
servo.write(90);
}
else
if (rain_state == HIGH && prev_rain_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Rain stopped!");
servo.write(0);
}
}
Pasos R\u00e1pidos
- Conecta Arduino a la PC mediante un cable USB
- Abre Arduino IDE, selecciona la placa y el puerto correctos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en Arduino IDE para subir el código a Arduino
- Mueve tu mano frente al sensor
- Observa el cambio en el motor servo
