Arduino - LED RGB
En este tutorial, vamos a aprender:
- Cómo funciona un LED RGB.
- Cómo conectar el LED RGB al Arduino.
- Cómo programar Arduino para controlar el color del LED RGB.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca de LED RGB
El LED RGB puede emitir cualquier color al mezclar los tres colores básicos: rojo, verde y azul. En realidad, consiste en tres LEDs separados (rojo, verde y azul) empaquetados juntos en una sola carcasa.
Esquema de pines
El LED RGB incluye cuatro pines:
- Pin común (cátodo): debe conectarse a GND (0V)
- R (rojo): el pin se usa para controlar el rojo
- G (verde): el pin se usa para controlar el verde
- B (azul): el pin se usa para controlar el azul
Para conectar un LED RGB al Arduino, necesitamos usar resistencias limitadoras de corriente. Esto puede hacer que el cableado sea complejo. Afortunadamente, podemos usar el módulo LED RGB, que ya tiene resistencias limitadoras de corriente integradas.
El módulo LED RGB también incluye cuatro pines:
- Pin común (cátodo): debe conectarse a GND (0 V)
- R (rojo): el pin se usa para controlar el rojo
- G (verde): el pin se usa para controlar el verde
- B (azul): el pin se usa para controlar el azul
※ Nota:
El pin común puede ser cátodo o ánodo, dependiendo del tipo de LED RGB. Este tutorial utiliza un cátodo común.
Cómo funciona
En la naturaleza de la física, un color se compone de tres valores de color: Rojo (R), Verde (G) y Azul (B). Cada valor de color varía de 0 a 255.
La mezcla de tres valores crea un total de 256 × 256 × 256 colores.
Si proporcionamos señales PWM (con ciclo de trabajo de 0 a 255) a los pines R, G y B, podemos hacer que las pantallas LED RGB muestren cualquier color que queramos.
El ciclo de trabajo de las señales PWM para los pines R, G y B corresponde a los valores de color de Rojo (R), Verde (G) y Azul (B).
Diagrama de Cableado
- Diagrama de cableado entre Arduino y LED RGB
This image is created using Fritzing. Click to enlarge image

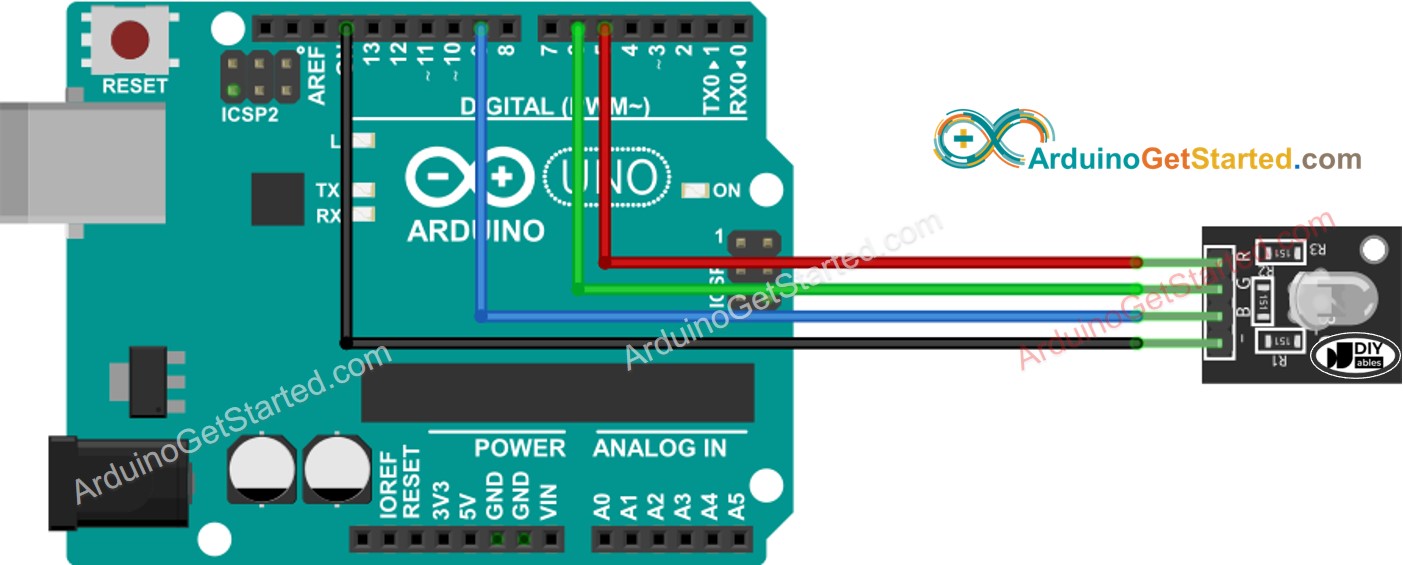

- Diagrama de cableado entre Arduino y el módulo LED RGB
This image is created using Fritzing. Click to enlarge image
Cómo controlar un LED RGB
Aprendamos paso a paso cómo controlar el LED GRB a cualquier color, por ejemplo #00979D:
- Determina qué color quieres mostrar y obtén su código de color. Consejos:
- Puedes obtener el código de color que quieras desde el selector de color
- Si quieres usar color en una imagen, utiliza la herramienta en línea Colors From Image
- Convierte el código de color a valores R, G, B usando la herramienta de W3Schools. Toma nota de estos valores. En este caso: R = 0, G = 151, B = 157
- Define los pines de Arduino que se conectan a los pines R, G y B. Por ejemplo:
- Configure estos pines de Arduino al modo de salida
- Controlar el LED para emitir ese color (#00979D → R = 0, G = 151, B = 157)
Arduino - Código de ejemplo de LED RGB
El código de abajo cambia el color del LED entre los siguientes colores en secuencia:
- #00C9CC (R = 0, G = 201, B = 204)
- #F7788A (R = 247, G = 120, B = 138)
- #34A853 (R = 52, G = 168, B = 83)
Cuando se usan muchos colores, podríamos acortar el código creando una función:
Conocimiento adicional
- Para LED RGB con ánodo común, necesitas:
- Conecta el pin común a 3.3V del Arduino.
- Cambia los valores de R, G y B en la función analogWrite() a 255 - R, 255 - G y 255 - B, respectivamente.
- Una secuencia de LEDs RCB conectados juntos crea la tira de LED RGB.
- La tira de LEDs puede clasificarse en la tira de LEDs direccionables y la tira de LEDs no direccionables. Vamos a hacer tutoriales para cada tipo de tira de LEDs.
※ Nota:
Evite usar una sola resistencia en el pin común del LED RGB en lugar de tres resistencias en los otros pines. Como sabemos, los tres LEDs en un solo paquete RGB están en paralelo. En condiciones ideales, está bien usar una sola resistencia en el pin común. Sin embargo, en la práctica, no lo haga. Eso se debe a que los LEDs reales no tienen las mismas características. Tres LEDs en el paquete RGB no son idénticos; las resistencias de los LEDs son diferentes; la corriente se reparte de forma desigual entre cada LED; el brillo no es el mismo y esto puede destruir un LED, y luego destruir los otros LEDs.
