Arduino - Controla la cerradura de la puerta a través de la web

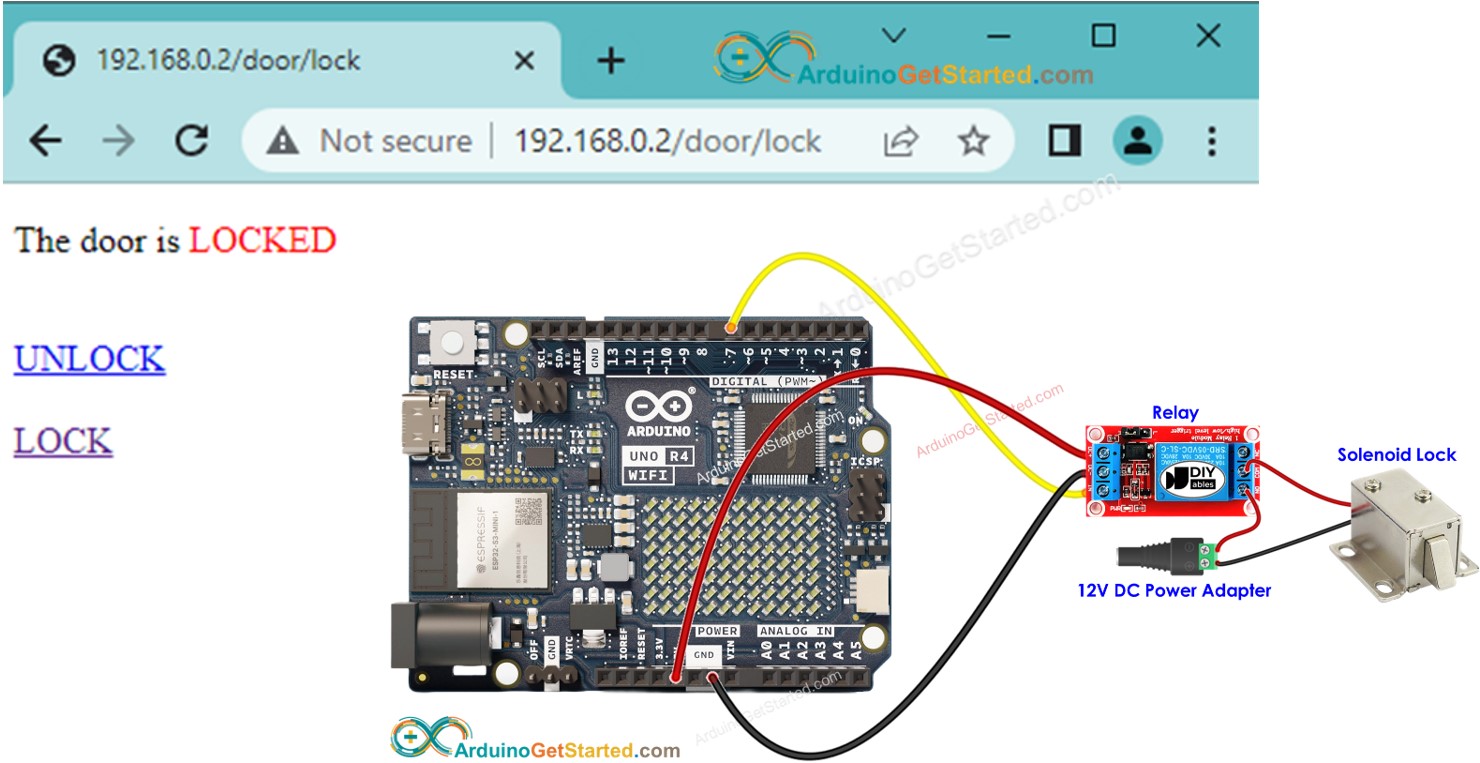

En este tutorial, aprenderemos a usar Arduino para controlar una cerradura mediante una interfaz web que se puede acceder desde un navegador web en una computadora o teléfono inteligente. Así es como funciona todo:
- Programaremos Arduino para que actúe como un servidor web
- Cuando escribas la dirección IP de tu Arduino en el navegador web, el navegador realiza una solicitud HTTP al Arduino.
- Arduino envía de vuelta al navegador web una página. La página mostrará:
- Si la puerta está actualmente cerrada o desbloqueada.
- Un botón para desbloquear la puerta.
- Otro botón para cerrar la puerta con llave.
- Si es la primera vez que usas Arduino Uno R4, consulta cómo configurar el entorno para Arduino Uno R4 en Arduino IDE.
- Abre el Administrador de Bibliotecas haciendo clic en el icono Administrador de Bibliotecas ubicado en el lado izquierdo del IDE de Arduino.
- Busca Servidor Web para Arduino Uno R4 WiFi y localiza la biblioteca Servidor Web creada por DIYables.
- Haz clic en el botón Instalar para agregar la biblioteca Servidor Web.
- Copia el código anterior y ábrelo con el IDE de Arduino
- Cambia la información de Wi-Fi (SSID y contraseña) en el código por la tuya
- Haz clic en el botón Subir en el IDE de Arduino para subir el código a Arduino
- Abre el Monitor Serial
- Revisa el resultado en el Monitor Serial.
- Verás una dirección IP, por ejemplo: 192.168.0.2. Esta es la dirección IP del servidor web de Arduino
- Abre un navegador web e introduce uno de los tres formatos que aparecen a continuación en la barra de direcciones:
- Tenga en cuenta que la dirección IP puede ser diferente. Asegúrese de verificar el valor actual en el Monitor Serial.
- Además, podrá ver la siguiente salida en el Monitor Serial.
- Verifica el estado de la cerradura de la puerta

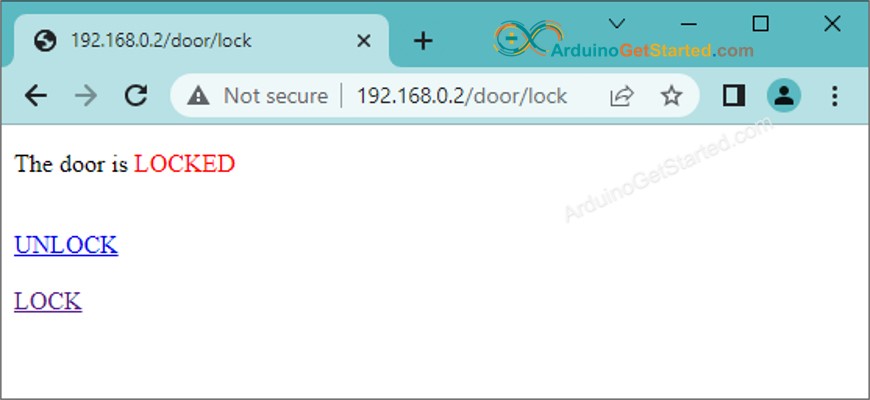

- Verás la página web de la placa Arduino en el navegador como se muestra a continuación:
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de la cerradura de solenoide y Arduino Uno R4
Si no estás familiarizado con Arduino Uno R4 y la cerradura de solenoide (como su diagrama de pines, cómo funcionan y cómo programarlos), puedes aprender todo sobre ellas en los tutoriales siguientes:
Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-controls-door-lock-via-web
*/
#include <UnoR4WiFi_WebServer.h>
#define RELAY_PIN 7 // Arduino pin connected to the solenoid lock via relay
const char HTML_CONTENT[] PROGMEM = R"rawliteral(
<!DOCTYPE HTML>
<html>
<head>
<link rel="icon" href="data:,">
<title>Door Control</title>
</head>
<body>
<h1>Door Control System</h1>
<p>The door is <span style="color: red;">%DOOR_STATUS%</span></p>
<br>
<a href="/door/unlock">UNLOCK</a>
<br><br>
<a href="/door/lock">LOCK</a>
</body>
</html>
)rawliteral";
// WiFi credentials
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // change your network SSID (name)
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // change your network password
// Door state
int doorState = LOW;
// Create web server instance
UnoR4WiFi_WebServer server;
// Handler for the main door control page
void sendHTML(WiFiClient& client) {
String status = (doorState == LOW) ? "LOCKED" : "UNLOCKED";
String response = HTML_CONTENT;
response.replace("%DOOR_STATUS%", status);
server.sendResponse(client, response.c_str());
}
void handleDoor(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
sendHTML(client);
}
// Handler for unlock command
void handleUnlock(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
doorState = HIGH;
digitalWrite(RELAY_PIN, doorState);
Serial.println("Unlock the door");
sendHTML(client);
}
// Handler for lock command
void handleLock(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
doorState = LOW;
digitalWrite(RELAY_PIN, doorState);
Serial.println("Lock the door");
sendHTML(client);
}
void setup() {
Serial.begin(9600);
delay(1000);
// Initialize relay pin
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, doorState);
Serial.println("Arduino Uno R4 WiFi - Door Lock Web Control");
// Connect to WiFi
Serial.print("Connecting to ");
Serial.println(WIFI_SSID);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println(" connected!");
Serial.print("IP address: ");
Serial.println(WiFi.localIP());
// Configure routes
server.addRoute("/", handleDoor);
server.addRoute("/door/unlock", handleUnlock);
server.addRoute("/door/lock", handleLock);
// Start server
server.begin();
Serial.println("\n=== Web Server Ready! ===");
Serial.print("Visit: http://");
Serial.println(WiFi.localIP());
}
void loop() {
server.handleClient();
}
Pasos R\u00e1pidos
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Arduino Uno R4 WiFi - Door Lock Web Control
Connecting to YOUR_WIFI_SSID
connected!
IP address: 192.168.0.254
Starting web server on IP: 192.168.0.254
=== Web Server Ready! ===
Visit: http://192.168.0.254
192.168.0.2
192.168.0.2/door/unlock
192.168.0.2/door/lock
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Arduino Uno R4 WiFi - Door Lock Web Control
Connecting to YOUR_WIFI_SSID
connected!
IP address: 192.168.0.254
Starting web server on IP: 192.168.0.254
=== Web Server Ready! ===
Visit: http://192.168.0.254
Method: GET
Requested path: /
Client disconnected
Method: GET
Requested path: /door/unlock
Unlock the door
Client disconnected
Method: GET
Requested path: /door/lock
Lock the door
Client disconnected
Si deseas mejorar la apariencia de la página web con una impresionante interfaz gráfica de usuario (UI), puedes consultar el tutorial Arduino - Web Server para obtener inspiración y orientación.
