Arduino - Relé conmutado por botón

En un tutorial anterior, hemos aprendido cómo encender el relé si se pulsa el botón y cómo apagar el relé cuando se suelta. En este tutorial, vamos a aprender cómo alternar el relé cada vez que se pulsa el botón.

Al conectar un relé a una bombilla, una tira de LEDs, un motor o un actuador... Podemos usar el botón para encender y apagar la bombilla, la tira de LEDs, el motor o el actuador...

El tutorial incluye dos partes principales:

El botón conmuta el relé sin antirrebote.
El botón conmuta el relé con antirrebote.

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Botón para Protoboard con Tapa
1	×	Kit de Botón para Protoboard
1	×	Botón Pulsador de Panel
1	×	Módulo de Botón Pulsador
1	×	Relé
1	×	Protoboard
1	×	Cables Puente
1	×	(Opcional) Cerradura de Solenoide
1	×	(Opcional) Adaptador de Corriente 12V
1	×	(Opcional) Conector de Alimentación DC
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca de Relé y Botón

Si no sabes sobre relé y botón (disposición de pines, cómo funciona, cómo programarlos...), aprende sobre ellos en los siguientes tutoriales:

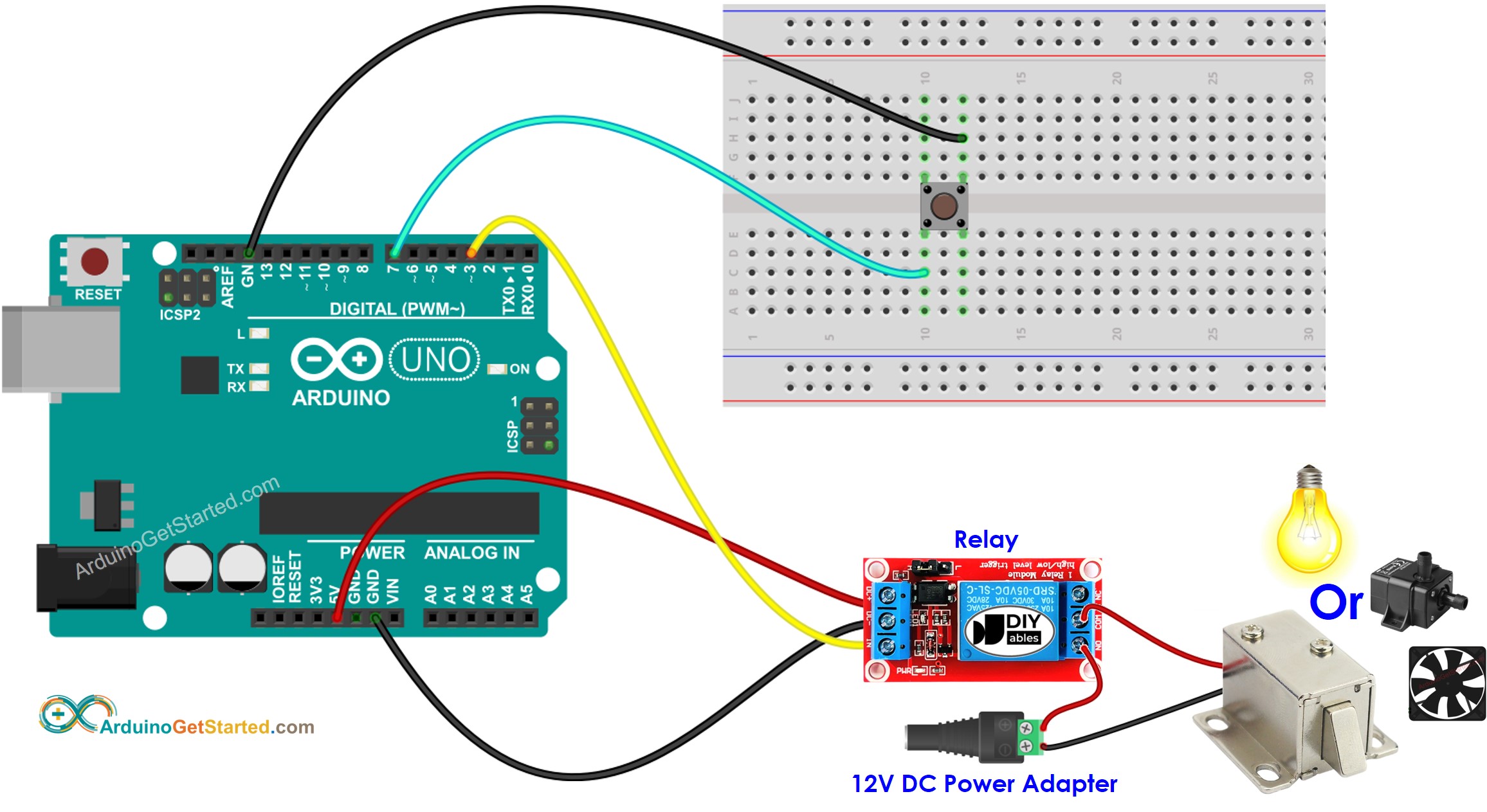

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Código para Arduino - El botón alterna el relé sin rebote

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-button-toggle-relay */ // constants won't change const int BUTTON_PIN = 7; // Arduino pin connected to button's pin const int RELAY_PIN = 3; // Arduino pin connected to relay's pin // variables will change: int relayState = LOW; // the current state of relay int lastButtonState; // the previous state of button int currentButtonState; // the current state of button void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode currentButtonState = digitalRead(BUTTON_PIN); } void loop() { lastButtonState = currentButtonState; // save the last state currentButtonState = digitalRead(BUTTON_PIN); // read new state if(lastButtonState == HIGH && currentButtonState == LOW) { Serial.println("The button is pressed"); // toggle state of relay relayState = !relayState; // control relay arccoding to the toggled state digitalWrite(RELAY_PIN, relayState); } }

Pasos R\u00e1pidos

Conecta Arduino al PC mediante un cable USB
Abre Arduino IDE, selecciona la placa y el puerto correcto
Copia el código anterior y ábrelo con Arduino IDE
Haz clic en el botón Subir de Arduino IDE para cargar el código en Arduino
Mantén presionado el botón durante varios segundos y luego suéltalo
Observa el cambio en el estado del relé

Explicación del código

Puedes encontrar la explicación en la línea de comentarios del código de Arduino anterior.

En el código, relayState = !relayState es equivalente al siguiente código:

if(relayState == LOW) relayState = HIGH; else relayState = LOW;

※ Nota:

En la práctica, el código anterior a veces no funciona correctamente. Para que funcione siempre correctamente, necesitamos el antirebote del botón. El antirebote del botón no es fácil para los principiantes. Afortunadamente, gracias a la biblioteca ezButton, podemos hacerlo fácilmente.

Código de Arduino - Botón que alterna el relé con antirrebote

¿Por qué necesitamos el antirrebote? ⇒ ver Arduino - Tutorial de antirrebote de botón

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-button-toggle-relay */ #include <ezButton.h> // constants won't change const int BUTTON_PIN = 7; // Arduino pin connected to button's pin const int RELAY_PIN = 3; // Arduino pin connected to relay's pin ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 7; // variables will change: int relayState = LOW; // the current state of relay void setup() { Serial.begin(9600); // initialize serial pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { button.loop(); // MUST call the loop() function first if(button.isPressed()) { Serial.println("The button is pressed"); // toggle state of relay relayState = !relayState; // control relay arccoding to the toggled state digitalWrite(RELAY_PIN, relayState); } }

Pasos R\u00e1pidos

Instala la biblioteca ezButton. Ver Cómo instalar la biblioteca
Copia el código anterior y ábrelo con el IDE de Arduino
Haz clic en el botón Subir del IDE de Arduino para cargar el código en Arduino
Presiona el botón varias veces
Observa el cambio del estado del relé
