Arduino - Conteo de Botones - LCD
En este tutorial, vamos a usar Arduino:
- Contar cuántas veces se presiona un botón
- Mostrar el número de conteo en la pantalla LCD I2C.
- Alinear automáticamente el número de conteo en el centro vertical y horizontal de la pantalla LCD I2C.
En este tutorial, el botón también se maneja con antirrebote sin usar la función delay(). Ver ¿Por qué necesitamos antirrebote?
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de LCD I2C y el botón
Si no conoces el LCD I2C y el botón (disposición de pines, cómo funciona, cómo programarlos ...), aprende sobre ellos en los siguientes tutoriales:

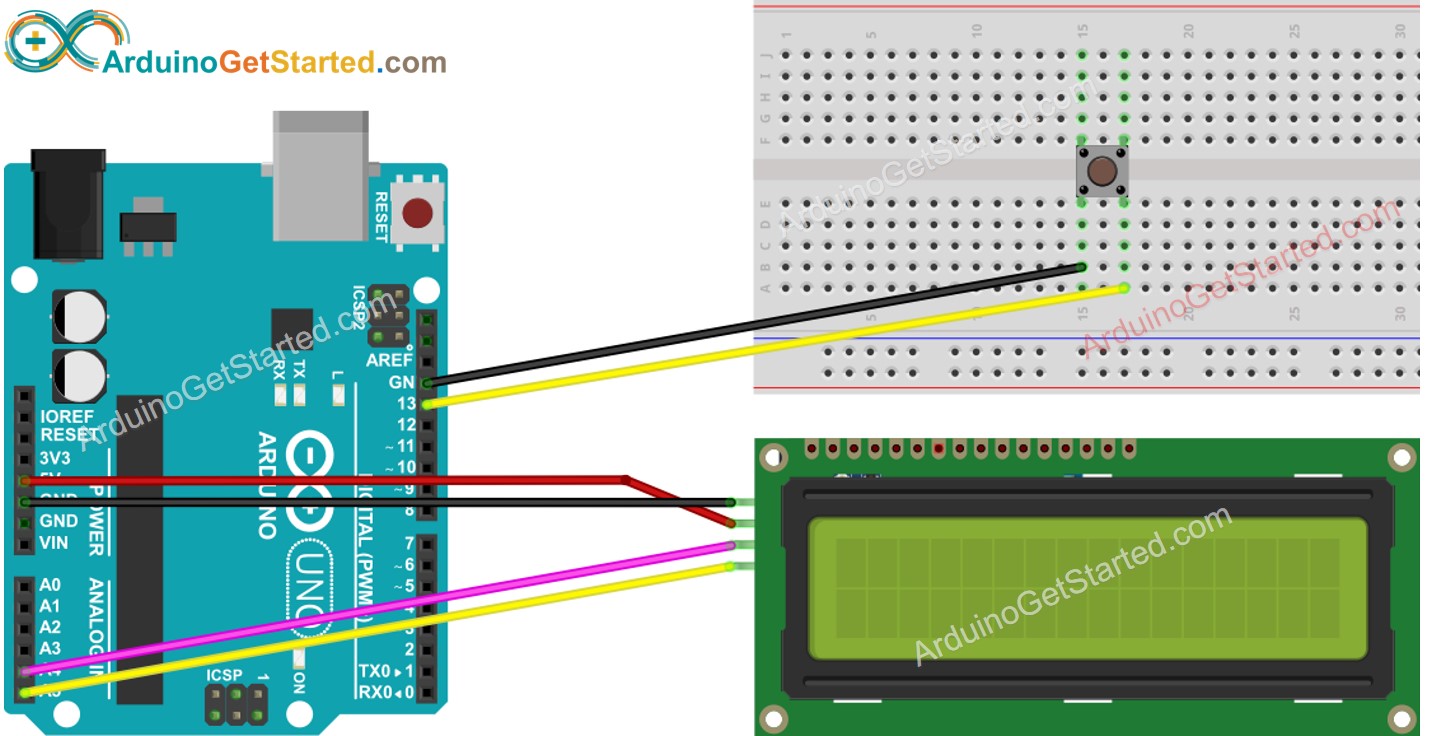

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino - mostrando el conteo de botones en LCD I2C
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-button-count-lcd
*/
#include <LiquidCrystal_I2C.h>
#include <ezButton.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
ezButton button(13); // create ezButton object that attach to pin 13;
unsigned long lastCount = 0;
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (lastCount != count) {
Serial.println(count); // print count to Serial Monitor
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print("Count: ");
lcd.print(count);
lastCount != count;
}
}
Pasos R\u00e1pidos
- Navegue hasta el icono de Bibliotecas en la barra lateral izquierda del IDE de Arduino.
- Busque “ezButton”, luego encuentre la biblioteca de botones de ArduinoGetStarted
- Haga clic en el botón Instalar para instalar la biblioteca ezButton.
- Buscar “LiquidCrystal I2C”, luego encuentra la biblioteca LiquidCrystal_I2C de Frank de Brabander
- Haz clic en el botón Instalar para instalar la biblioteca LiquidCrystal_I2C.
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para subir el código a Arduino
- Pulsa el botón varias veces
- Observa cómo cambia el número mostrado en el LCD
※ Nota:
La dirección I2C del LCD puede variar según los fabricantes. En el código, usamos 0x27, que está especificado por el fabricante DIYables.
