Arduino - DHT22
En este tutorial, vamos a aprender:
- Cómo conectar el sensor DHT22 al Arduino
- Cómo conectar el módulo DHT22 al Arduino
- Cómo programar Arduino para leer la temperatura y la humedad desde el sensor DHT22 y su módulo
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del sensor DHT22 de temperatura y humedad
| DHT22 | |
|---|---|
| Temperature Range | -40°C to 80°CW |
| Temperature Accuracy | ± 0.5°C |
| Humidity Range | 0% to 100% |
| Humidity Accuracy | ± 2 to 5% |
| Reading Rate | 0.5Hz (once every 2 seconds) |
| Operating Voltage | 3 to 5V |
Diagrama de pines
DHT22 tiene dos formas: sensor y módulo.
El sensor DHT22 tiene cuatro pines:
- Pin GND: debe estar conectado a GND (0V)
- Pin VCC: debe estar conectado a VCC (5V, o 3.3V)
- Pin DATA: se utiliza para comunicar entre el sensor y Arduino
- Pin NC: No conectado, podemos ignorar este pin
El módulo DHT22 tiene tres pines:
- Pin GND: debe conectarse a GND (0 V)
- Pin VCC: debe conectarse a VCC (5 V, o 3.3 V)
- Pin DATA: se utiliza para la comunicación entre el sensor y Arduino
Algunos fabricantes proporcionan el sensor DHT22 en forma de módulo con tres pines: GND, VCC y DATA (o, alternativamente: -, + y OUT pines).
Diagrama de Cableado
En forma de sensor, se requiere una resistencia de entre 5 kΩ y 10 kΩ para mantener la línea de datos en alto y para habilitar la comunicación entre el sensor DHT22 y el Arduino.

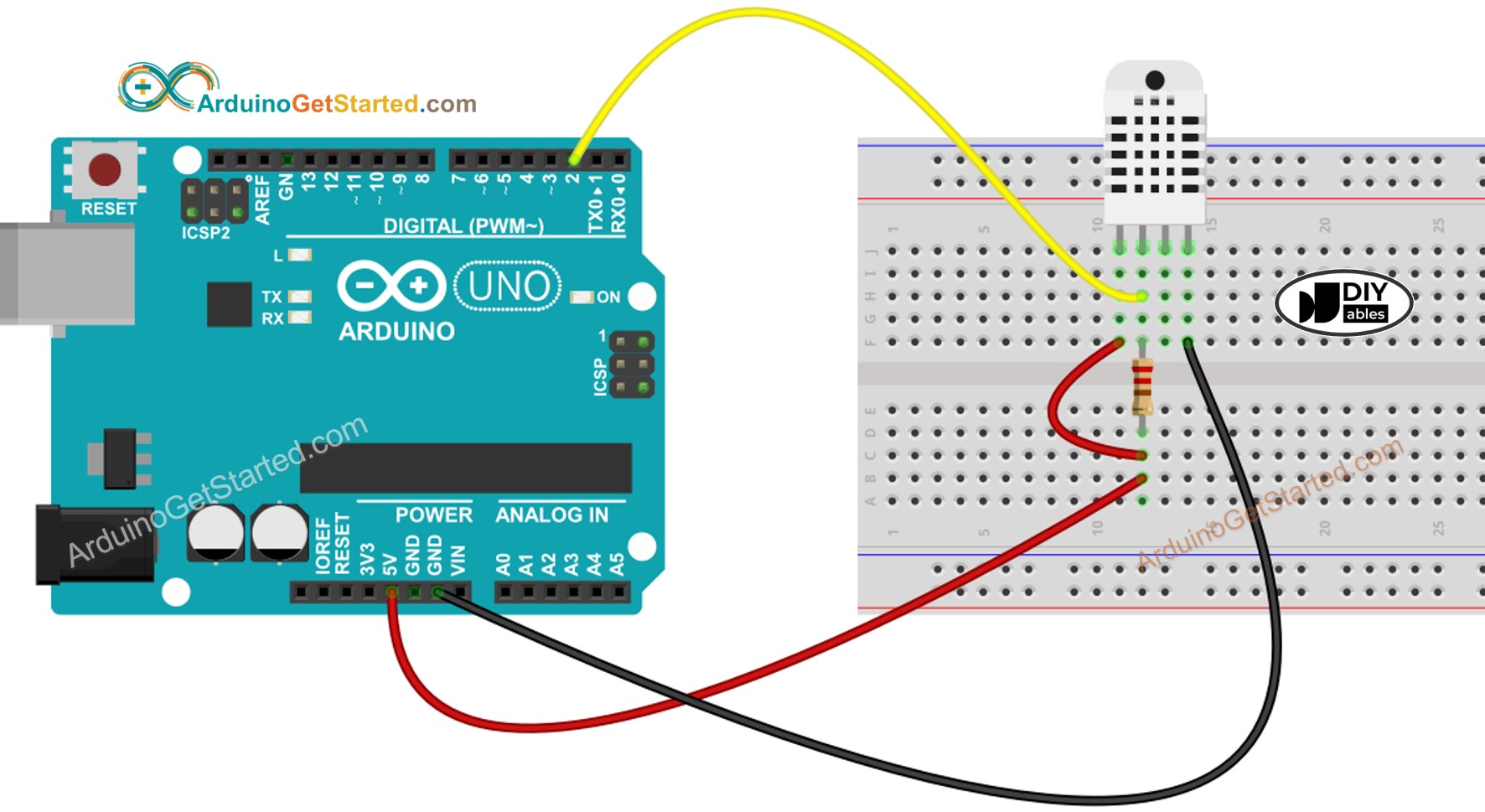

Arduino - Cableado del sensor DHT22
This image is created using Fritzing. Click to enlarge image

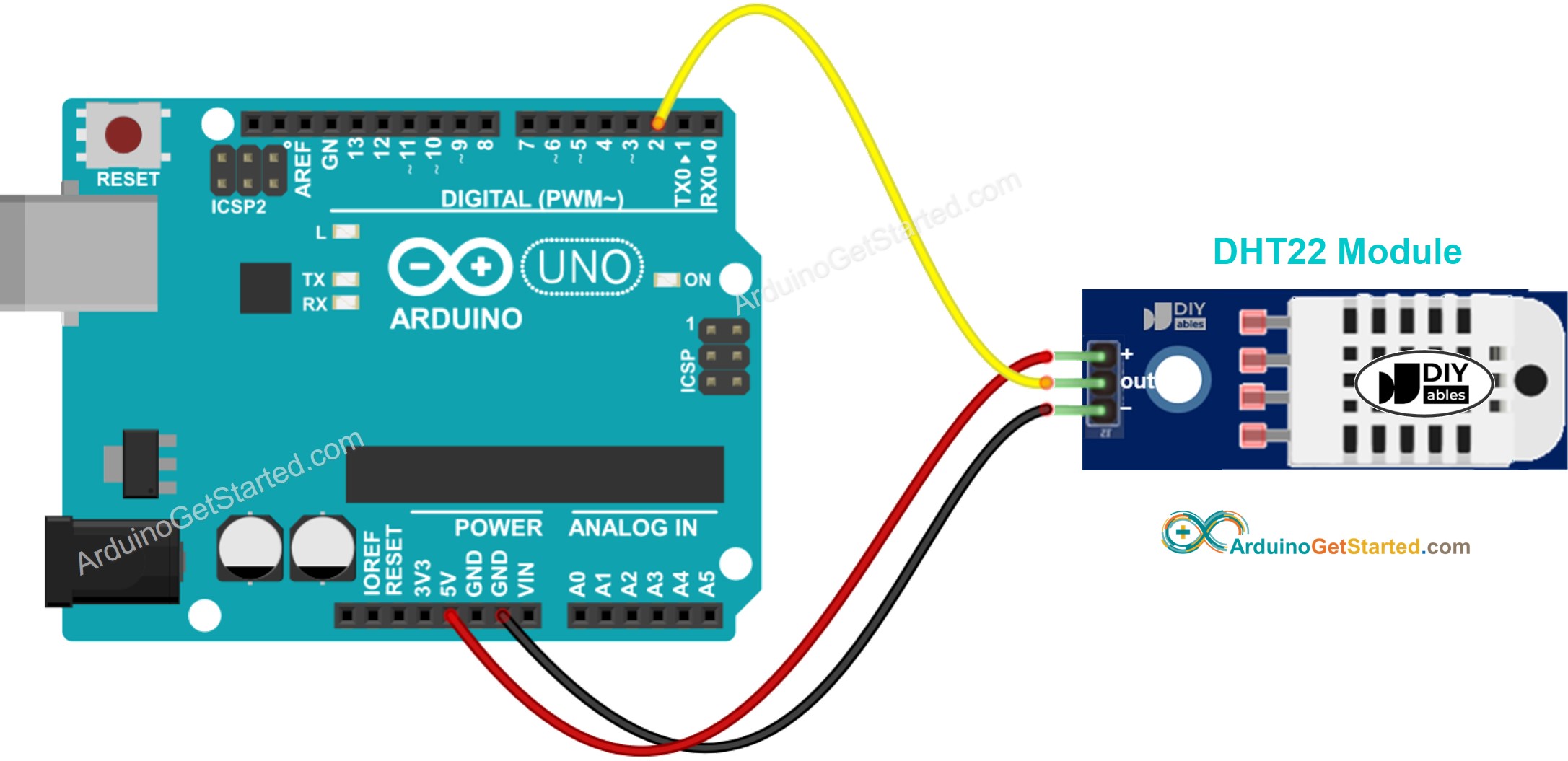

Arduino - Cableado del módulo DHT22
La mayoría de los módulos de sensor DHT22 tienen una resistencia integrada, por lo que no es necesario añadirla. Esto te ahorra algo de cableado o de soldadura.
This image is created using Fritzing. Click to enlarge image
Cómo programar para el sensor de temperatura DHT22
La programación para ambos sensores es similar. Solo hay una línea de código diferente.
- Incluir la biblioteca:
#include "DHT.h"
- Define el pin de Arduino conectado al sensor DHT:
#define DHT22_PIN 2
- Declarar objeto DHT22
DHT dht22(DHT22_PIN, DHT22);
- Inicializar el sensor:
dht22.begin();
- Leer la humedad:
float humi = dht22.readHumidity();
- Leer la temperatura en grados Celsius:
float tempC = dht22.readTemperature();
- Leer la temperatura en grados Fahrenheit:
float tempF = dht22.readTemperature(true);
Código de Arduino - DHT22
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-dht22
*/
#include "DHT.h"
#define DHT22_PIN 2
DHT dht22(DHT22_PIN, DHT22);
void setup() {
Serial.begin(9600);
dht22.begin(); // initialize the DHT22 sensor
}
void loop() {
// wait a few seconds between measurements.
delay(2000);
// read humidity
float humi = dht22.readHumidity();
// read temperature as Celsius
float tempC = dht22.readTemperature();
// read temperature as Fahrenheit
float tempF = dht22.readTemperature(true);
// check if any reads failed
if (isnan(humi) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT22 sensor!");
} else {
Serial.print("DHT22# Humidity: ");
Serial.print(humi);
Serial.print("%");
Serial.print(" | ");
Serial.print("Temperature: ");
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
}
}
Pasos R\u00e1pidos
- Conecta Arduino al PC mediante un cable USB
- Abre Arduino IDE, selecciona la placa y el puerto correctos
- Navega hasta el icono Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “DHT”, luego encuentra la biblioteca del sensor DHT de Adafruit
- Haz clic en el botón Instalar para instalar la biblioteca.
- Se le pedirá que instale algunas otras dependencias de la biblioteca
- Haga clic en el botón Instalar todo para instalar todas las dependencias de la biblioteca.
- Copia el código anterior correspondiente al sensor que tienes y ábrelo con Arduino IDE
- Haz clic en el botón Subir en Arduino IDE para cargar el código en Arduino
- Haz que el entorno alrededor del sensor esté más caliente o más frío
- Ver el resultado en el Monitor Serial
COM6
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F
DHT22# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
DHT22# Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F
DHT22# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
Autoscroll
Clear output
9600 baud
Newline
