Arduino - DHT22 - Relé

En este tutorial, vamos a aprender cómo usar Arduino para controlar el relé basado en la temperatura leída desde el sensor DHT22.

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	Sensor de Temperatura y Humedad DHT22
1	×	Relé
1	×	Adaptador de Corriente 12V
1	×	Conector de Alimentación DC
1	×	Cables Puente
1	×	(Opcional) 12V Fan
1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Acerca del relé y del sensor DHT22

Si no conoces el sensor de temperatura DHT22 y el relé (pinout, cómo funciona, cómo programarlo ...), aprende sobre ellos en los siguientes tutoriales:

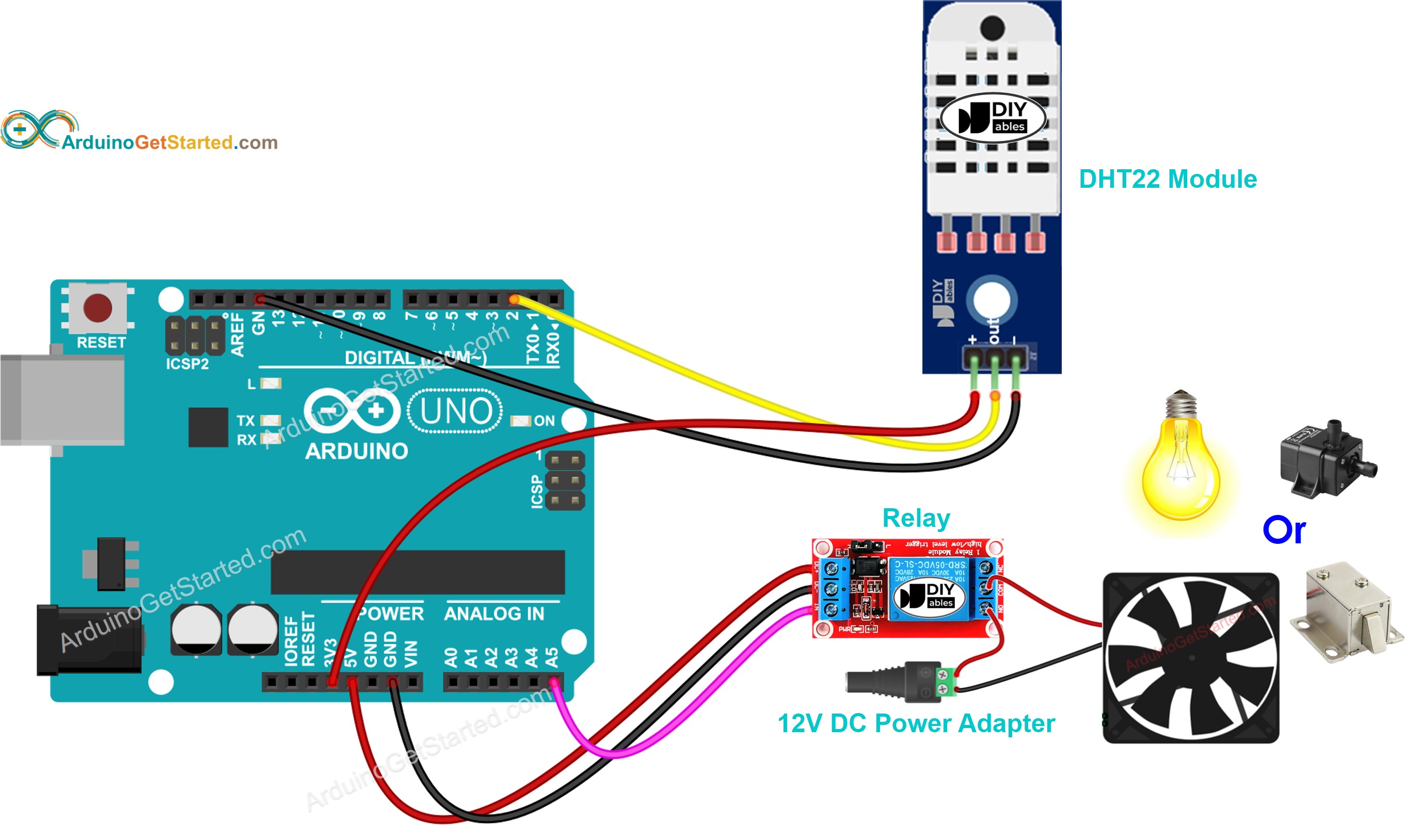

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image

Cómo funciona el sistema

Arduino lee la temperatura del sensor DHT22
Si la temperatura supera un umbral superior, Arduino enciende el relé
Si la temperatura cae por debajo de un umbral inferior, Arduino apaga el relé

El proceso anterior se repite indefinidamente en el bucle.

Si quieres encender y apagar el relé cuando la temperatura esté por encima y por debajo de un valor específico, respectivamente, solo necesitas ajustar el umbral superior y el umbral inferior al mismo valor.

Código de Arduino

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-dht22-relay */ #include "DHT.h" #define RELAY_PIN A5 // Arduino pin connected to relay #define DHT22_PIN 2 // Arduino pin connected to DHT22 sensor const int TEMP_THRESHOLD_UPPER = 25; // upper threshold of temperature, change to your desire value const int TEMP_THRESHOLD_LOWER = 20; // lower threshold of temperature, change to your desire value DHT dht22(DHT22_PIN, DHT22); float temperature; // temperature in Celsius void setup() { Serial.begin(9600); // initialize serial dht22.begin(); // initialize the sensor pinMode(RELAY_PIN, OUTPUT); // initialize digital pin as an output } void loop() { // wait a few seconds between measurements. delay(2000); temperature = dht22.readTemperature();; // read temperature in Celsius if (isnan(temperature)) { Serial.println("Failed to read from DHT sensor!"); } else { if(temperature > TEMP_THRESHOLD_UPPER){ Serial.println("The relay is turned on"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if(temperature < TEMP_THRESHOLD_LOWER){ Serial.println("The relay is turned off"); digitalWrite(RELAY_PIN, LOW); // turn on } } }

En los códigos anteriores, el Arduino enciende el relé cuando la temperatura supera los 25°C y mantiene el relé encendido hasta que la temperatura esté por debajo de 20°C.

Pasos R\u00e1pidos

Conecta Arduino al PC mediante un cable USB
Abre Arduino IDE, selecciona la placa y el puerto correctos
Navega hasta el ícono Bibliotecas en la barra izquierda del Arduino IDE.
Busca “DHT”, luego encuentra la biblioteca de sensores DHT de Adafruit
Haz clic en el botón Instalar para instalar la biblioteca.

Se le pedirá instalar algunas otras dependencias de la biblioteca.
Haz clic en el botón Instalar Todo para todas las dependencias de la biblioteca.

Biblioteca de sensores unificados de Adafruit para Arduino

Copia el código anterior correspondiente al sensor que tienes y ábrelo con Arduino IDE
Haz clic en el botón Subir en Arduino IDE para cargar el código en Arduino
Haz que el entorno alrededor del sensor esté más caliente o más frío
Comprueba el estado del relé
