Comunicación MQTT entre Arduinos
En este tutorial, vamos a aprender:
- Comunicación entre dos Arduinos vía MQTT bidireccional
- Ejemplo de aplicación: Un botón o interruptor conectado a Arduino #1 controla un LED conectado a Arduino #2 mediante MQTT
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca de Arduino y MQTT
Tenemos un tutorial detallado sobre cómo usar Arduino con MQTT aquí:
Comunicación entre dos Arduinos mediante MQTT

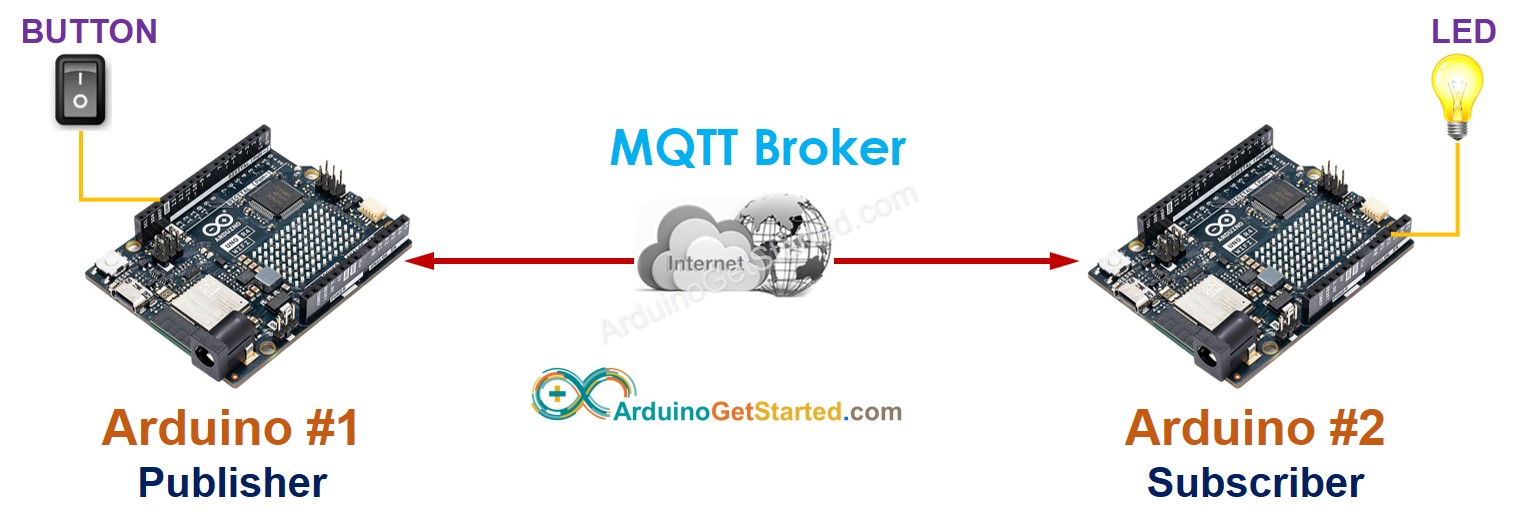

Dos placas Arduino pueden comunicarse entre sí a través de un servidor MQTT. Si desea que dos Arduinos se comuniquen directamente sin usar un servidor MQTT, consulte el tutorial sobre comunicación TCP Cliente/Servidor entre Arduino.
Cuando Arduino #1 y Arduino #2 intercambian datos a través de un broker MQTT:
- Ambos Arduinos se conectan al broker MQTT.
- Para lograr que Arduino #2 envíe datos a Arduino #1:
- Arduino #1 se suscribe a un tema, por ejemplo: arduino-1/data.
- Arduino #2 puede enviar datos a Arduino #1 publicando los datos en el tema al que Arduino #1 está suscrito.
- De manera similar, para que Arduino #1 envíe datos a Arduino #2:
- Arduino #2 se suscribe a un tema, por ejemplo: arduino-2/data.
- Arduino #1 puede enviar datos a Arduino #2 publicando los datos en el tema al que Arduino #2 está suscrito.
Siguiendo este método, dos Arduinos pueden intercambiar datos de forma bidireccional.
Ejemplo de caso de uso
Realicemos la siguiente aplicación: Un botón o interruptor conectado al Arduino #1 controla un LED conectado al Arduino #2 mediante MQTT.
Como se mencionó anteriormente, hay algunos protocolos de aplicación que podemos usar. En este ejemplo, para simplificarlo, definiremos un protocolo por nosotros mismos (un protocolo definido por nosotros mismos).
Protocolo definido por uno mismo
Definamos un protocolo simple:
- Arduino #1 y Arduino #2 se conectan al Broker MQTT (servidor MQTT)
- Arduino #1:
- Arduino #1 publica un mensaje MQTT a un tema cuando cambia el estado del interruptor.
- Cuando el botón/interruptor se enciende, la carga útil del mensaje MQTT es 1.
- Cuando el botón/interruptor se apaga, la carga útil del mensaje MQTT es 0.
- Arduino #2:
- Arduino #2 se suscribe al tema
- Si Arduino #2 recibe un mensaje MQTT con carga útil de 1, enciende el LED
- Si Arduino #2 recibe un mensaje MQTT con carga útil de 0, apaga el LED
- Arduino nº 1 - Diagrama de cableado entre Arduino y botón

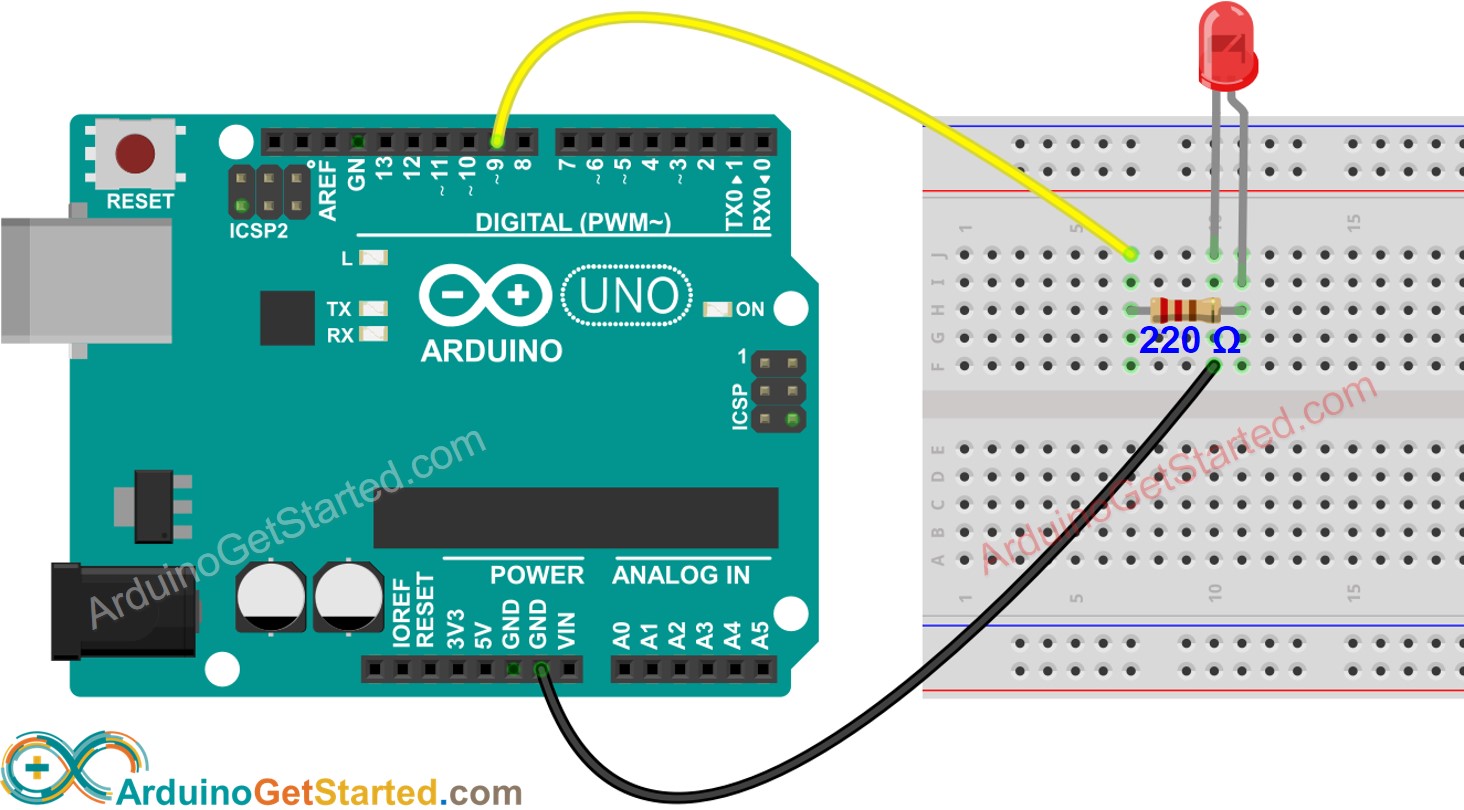

- Arduino #2 - Diagrama de cableado entre Arduino y LED
Diagrama de cableado
This image is created using Fritzing. Click to enlarge image
This image is created using Fritzing. Click to enlarge image
Comunicación entre dos Arduinos vía MQTT
Código de Arduino #1
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-to-arduino-mqtt-communication
*/
// ARDUINO #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER
#include <WiFiS3.h>
#include <MQTTClient.h>
#include <ezButton.h>
const int BUTTON_PIN = 7;
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
//const char MQTT_BROKER_ADRRESS[] = "192.168.0.26"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "arduino-001"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char MQTT_TOPIC[] = "arduino/command"; // CHANGE IT AS YOU DESIRE
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
ezButton button(BUTTON_PIN); // create ezButton that attach to pin 7
void setup() {
Serial.begin(9600);
button.setDebounceTime(100); // set debounce time to 100 milliseconds
Serial.println("ARDUINO #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER");
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 10 seconds for connection:
delay(10000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
Serial.println("- The button is pressed, send command: 1");
sendToMQTT('1');
}
if (button.isReleased()) {
Serial.println("- The button is released, send command: 0");
sendToMQTT('0');
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
Serial.print("Arduino - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino - MQTT broker Timeout!");
return;
}
Serial.println("Arduino - MQTT broker Connected!");
}
void sendToMQTT(char command) {
char messageBuffer[1];
messageBuffer[0] = command;
mqtt.publish(MQTT_TOPIC, messageBuffer);
Serial.println("Arduino - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(MQTT_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
Código de Arduino #2
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-to-arduino-mqtt-communication
*/
// ARDUINO #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER
#include <WiFiS3.h>
#include <MQTTClient.h>
const int LED_PIN = 9;
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
//const char MQTT_BROKER_ADRRESS[] = "192.168.0.26"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "arduino-002"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char MQTT_TOPIC[] = "arduino/command"; // CHANGE IT AS YOU DESIRE
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
void setup() {
Serial.begin(9600);
pinMode(LED_PIN, OUTPUT);
Serial.println("ARDUINO #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER");
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 10 seconds for connection:
delay(10000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageReceived);
Serial.print("Arduino - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageReceived() function
if (mqtt.subscribe(MQTT_TOPIC))
Serial.print("Arduino - Subscribed to the topic: ");
else
Serial.print("Arduino - Failed to subscribe to the topic: ");
Serial.println(MQTT_TOPIC);
Serial.println("Arduino - MQTT broker Connected!");
}
void messageReceived(String &topic, String &payload) {
Serial.println("Arduino - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.print("- payload: ");
Serial.println(payload);
char command = payload[0];
if (command == '1') {
Serial.print("- Received command: ");
Serial.print(command);
Serial.println(" => Turned LED on");
digitalWrite(LED_PIN, HIGH); // Turn LED on
} else if (command == '0') {
Serial.print("- Received command: ");
Serial.print(command);
Serial.println(" => Turned LED off");
digitalWrite(LED_PIN, LOW); // Turn LED off
} else {
Serial.print("- Received an unsupported command: ");
Serial.println(command);
}
}
Pasos R\u00e1pidos
- Conecta un botón/interruptor a Arduino #1
- Conecta un LED a Arduino #2
- Abre Arduino IDE (llamado Arduino IDE #1)
- Abre otra ventana de Arduino IDE (llamada Arduino IDE #2) haciendo clic en el icono de Arduino IDE en tu PC (¡importante!())

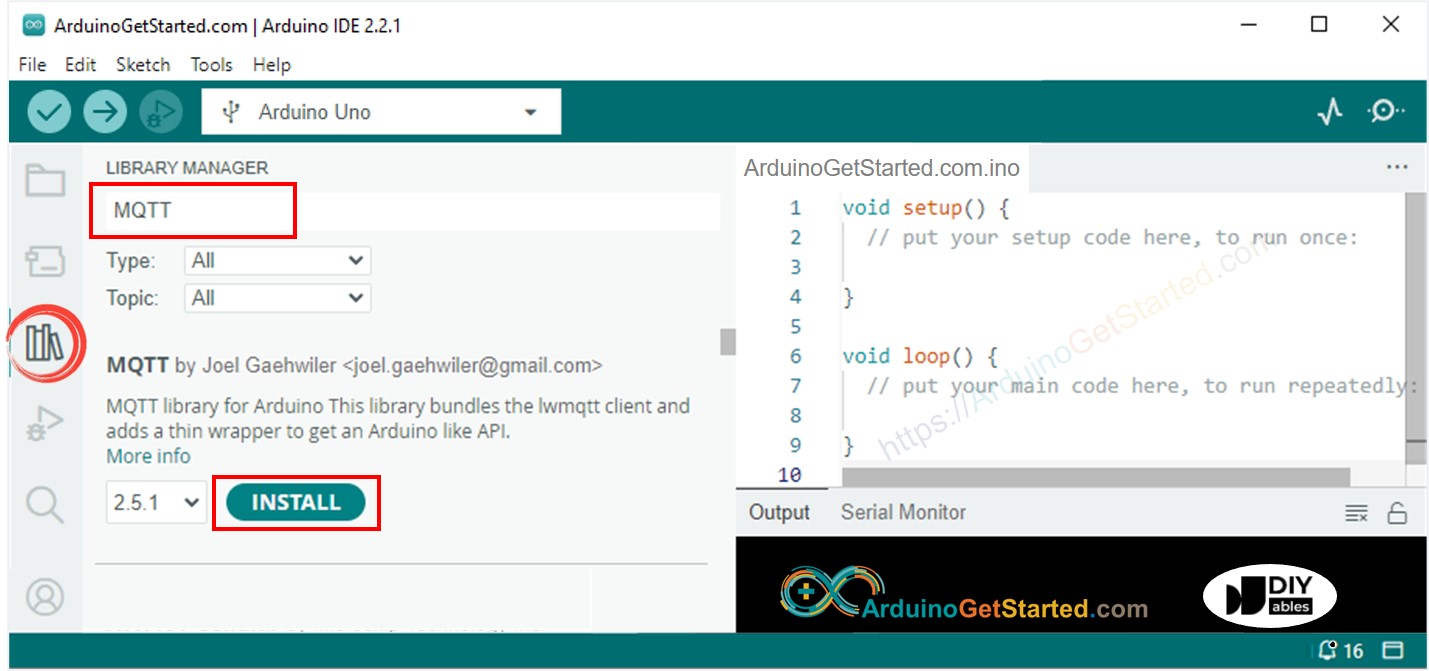

- Abre el Gestor de Bibliotecas haciendo clic en el icono Gestor de Bibliotecas en la barra de navegación izquierda de Arduino IDE
- Escribe MQTT en la caja de búsqueda, luego busca la biblioteca MQTT de Joel Gaehwiler.
- Haz clic en el botón Instalar para instalar la biblioteca MQTT.
- Escribe ezButton en la caja de búsqueda, luego encuentra la biblioteca de botones de ArduinoGetStarted.
- Haz clic en el botón Instalar para instalar la biblioteca ezButton.
- Conecta Arduino #1 al PC mediante un cable USB y selecciona el puerto COM de Arduino #1 en el IDE de Arduino #1
- Conecta Arduino #2 al PC mediante un cable USB y selecciona el puerto COM de Arduino #2 en el IDE de Arduino #2
- Copia el código de Arduino #1, pégalo en el IDE de Arduino #1 y guárdalo (llamado Arduino-1)
- Copia el código de Arduino #2, pégalo en el IDE de Arduino #2 y guárdalo (llamado Arduino-2)
- Reemplaza la información de WiFi (SSID y contraseña) en ambos códigos por la tuya.
- Reemplaza la dirección del broker MQTT en ambos códigos (nombre de dominio o IP).
- Sube el código de Arduino #1 a Arduino #1
- Sube el código de Arduino #2 a Arduino #2
- Abre el Monitor Serial en el IDE de Arduino #1
- Abre el Monitor Serial en el IDE de Arduino #2
- Presiona y mantén el botón en Arduino #1 → observa el estado del LED en Arduino #2 (ENCENDIDO)
- Suelta el botón en Arduino #1 → observa el estado del LED en Arduino #2 (APAGADO)
- Presiona, mantén y suelta el botón varias veces.
- Ver la salida en ambos monitores seriales
- Monitor Serial de Arduino #1
- Monitor Serial de Arduino #2
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Arduino #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER
Arduino - Attempting to connect to SSID: YOUR_WIFI_SSID
IP Address: 192.168.0.2
Arduino - Connecting to MQTT broker
Arduino - MQTT broker Connected!
- The button is pressed, send command: 1
Arduino - sent to MQTT:
- topic: arduino/command
- payload:1
- The button is released, send command: 0
Arduino - sent to MQTT:
- topic: arduino/command
- payload:0
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Arduino #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER
Arduino - Attempting to connect to SSID: YOUR_WIFI_SSID
IP Address: 192.168.0.2
Arduino - Connecting to MQTT broker
Arduino - Subscribed to the topic: arduino/command
Arduino - MQTT broker Connected!
Arduino - received from MQTT:
- topic: arduino/command
- payload: 1
- Received command: 1 => Turned LED on
Arduino - received from MQTT:
- topic: arduino/command
- payload: 0
- Received command: 0 => Turned LED off
