Arduino - Controles del ventilador

Arduino no solo puede encender y apagar el ventilador, sino que también puede controlar la velocidad del ventilador.

En este tutorial, vamos a aprender cómo encender y apagar un ventilador con Arduino.

Hay dos formas de manejar el ventilador: un relé o un módulo MOSFET. Un relé es un interruptor simple, así que el ventilador está totalmente encendido o totalmente apagado. Un módulo MOSFET también puede hacerlo, y además puede ajustar la velocidad del ventilador con PWM, sin ningún sonido de clic. Esta página muestra las dos formas: primero el relé y después el módulo MOSFET.

Acerca de DC Fan

Mapa de pines

Un ventilador de CC normalmente tiene dos pines:

  • Pin negativo (-) (negro): debe conectarse al cable negativo de la fuente de alimentación de corriente continua
  • Pin positivo (+) (rojo): debe conectarse al cable positivo de la fuente de alimentación de corriente continua
Pinout del ventilador
image source: diyables.io

El voltaje de la fuente de alimentación de DC debe ser igual al voltaje especificado por el ventilador. En este tutorial, usaremos ventiladores de 12VDC y 5VDC.

Cómo controlar el ventilador

  • Si el ventilador de CC está alimentado por una fuente de 12 V o 5 V, funciona a plena velocidad.
  • Si el ventilador de CC está alimentado por una señal PWM de 12 V o 5 V, la velocidad del ventilador puede controlarse.

En la primera parte de este tutorial, vamos a aprender cómo encender/apagar un ventilador usando Arduino con un relé. El control de la velocidad del ventilador se muestra en la parte del MOSFET, cerca del final. Para encender/apagar un ventilador, necesitamos usar un relé entre Arduino y el ventilador. Arduino puede encender/apagar el ventilador a través del relé. Si no sabes sobre el relé (disposición de pines, cómo funciona, cómo programarlo...), aprende sobre el relé en el Tutorial de Arduino - Relé

¿Eres nuevo con el módulo MOSFET? Sus pines y cómo funciona se explican en el tutorial Arduino - Módulo MOSFET.

Relé vs módulo MOSFET para un ventilador de CC

Relé Módulo MOSFET
Qué puedes controlar ventilador encendido o apagado ventilador encendido o apagado, y también la velocidad del ventilador (PWM)
Ruido un clic en cada conmutación sin sonido
Velocidad de conmutación lenta, unos milisegundos muy rápida
Desgaste los contactos se desgastan tras muchas conmutaciones nada se mueve, así que nada se desgasta
Tipo de ventilador ventilador de CA o CC solo ventilador de CC
Alimentación del ventilador cualquier voltaje para el que esté diseñado el relé unos 6 V o más
Aislamiento sí, entre la bobina y los contactos sí, mediante un optoacoplador PC817
Buena opción para ventiladores de CA, o un ventilador que solo necesita encendido/apagado ventiladores de 12 V CC que necesitan control de velocidad

Para un ventilador de 12 V CC, el módulo MOSFET suele ser la mejor opción, porque puedes hacer funcionar el ventilador despacio y en silencio cuando no se necesita la velocidad máxima. Un ventilador de 5 V es demasiado bajo para el módulo, así que usa el relé para él. Usa también el relé para un ventilador de CA.

Diagrama de Cableado

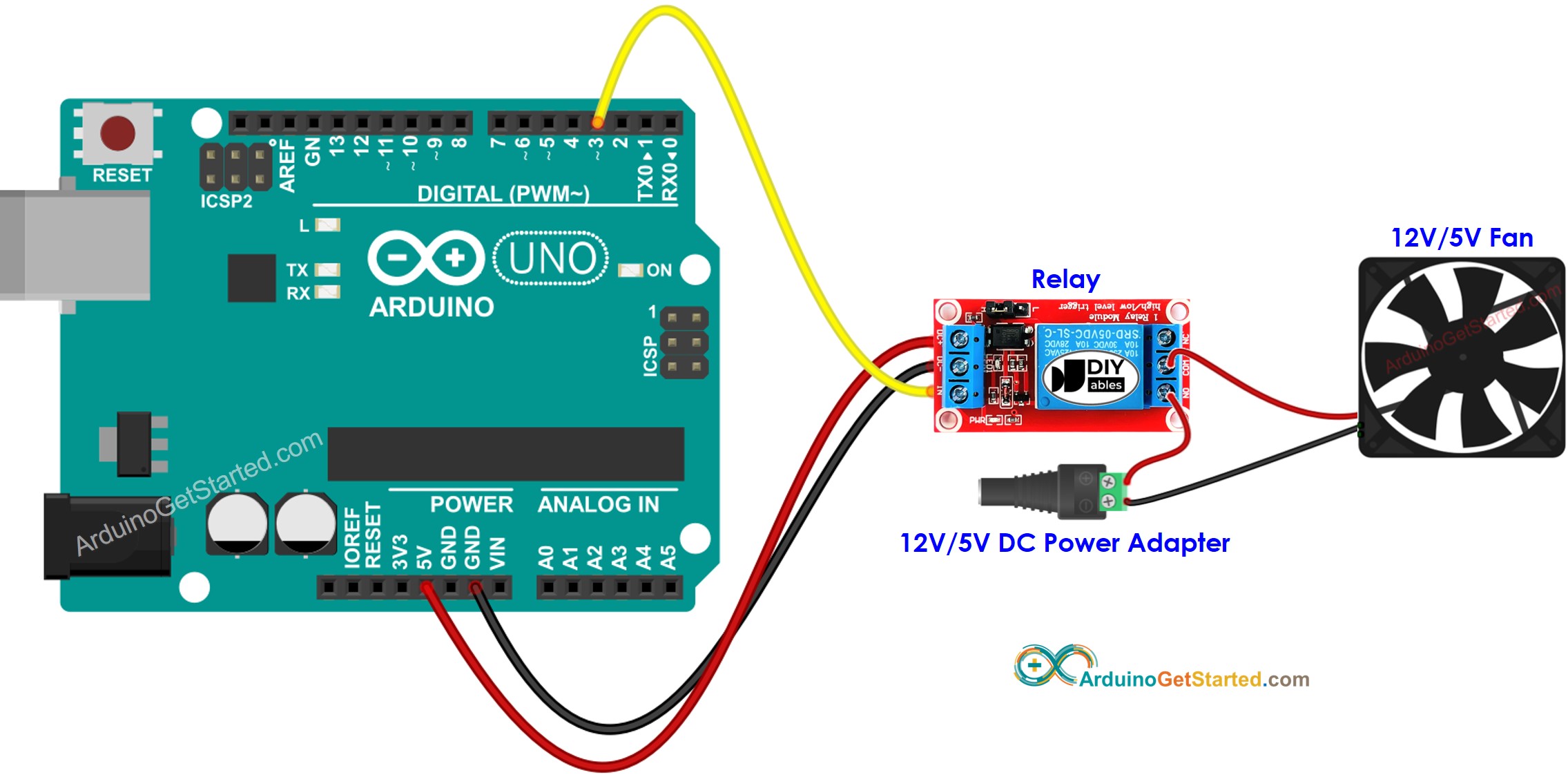

Diagrama de cableado de Arduino para ventilador

This image is created using Fritzing. Click to enlarge image

¿Quieres que el cableado se quede en su sitio? En este caso, usa un Proto Screw Terminal Block Shield o un Screw Shield V2. Se conecta al Arduino y le da a cada pin una bornera de tornillo. Mira el diagrama de abajo para la versión con screw shield.

Diagrama de cableado de Arduino para ventilador (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

Código de Arduino

El código de abajo enciende repetidamente el ventilador en cinco segundos y lo apaga en cinco segundos.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-controls-fan */ // constants won't change const int RELAY_PIN = 3; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off fan 5 seconds delay(5000); }

Pasos R\u00e1pidos

  • Conecta Arduino al PC mediante un cable USB
  • Abre Arduino IDE, selecciona la placa y el puerto correctos
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en Arduino IDE para subir el código a Arduino
  • Consulta el estado del ventilador

Explicación del código

Puede encontrar la explicación en la línea de comentarios del código de Arduino anterior.

Cómo controlar la velocidad del ventilador con el módulo MOSFET

Ahora vamos a reemplazar el relé por un módulo MOSFET. Así Arduino puede cambiar la velocidad del ventilador, no solo encenderlo y apagarlo.

Diagrama de cableado

Diagrama de cableado de Arduino, módulo MOSFET y ventilador

This image is created using Fritzing. Click to enlarge image

Desde Hasta (módulo MOSFET)
Pin 9 de Arduino PWM
GND de Arduino GND
+ del adaptador de 12 V +
Cable rojo del ventilador (+) + (el mismo terminal que el + del adaptador)
Cable negro del ventilador (−) LOAD
− del adaptador de 12 V −

Un ventilador tiene una bobina de motor en su interior, así que añade un diodo de rueda libre (flyback) (1N4007 o 1N5819) en los cables del ventilador. El lado con la raya (cátodo) va al + del ventilador y el otro lado al − del ventilador. Si el ventilador tiene un tercer cable amarillo, déjalo libre.

Código de Arduino - Control de velocidad del ventilador

Este código es el mismo que en el tutorial del módulo MOSFET. El ventilador funciona a máxima velocidad durante 2 segundos y se detiene durante 2 segundos. Después acelera paso a paso del 10% al 100% y vuelve a frenar hasta el 0%.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-controls-fan */ const int MOSFET_PIN = 9; // Arduino pin connected to the PWM pin of the MOSFET module void setup() { Serial.begin(9600); pinMode(MOSFET_PIN, OUTPUT); analogWrite(MOSFET_PIN, 0); // start with the load OFF } void setLoad(int percent) { int duty = map(percent, 0, 100, 0, 255); // convert 0-100% to 0-255 analogWrite(MOSFET_PIN, duty); Serial.print("Load power: "); Serial.print(percent); Serial.println("%"); } void loop() { // turn the load fully ON, then fully OFF Serial.println("Load: ON"); setLoad(100); delay(2000); Serial.println("Load: OFF"); setLoad(0); delay(2000); // increase the power step by step (PWM) for (int percent = 10; percent <= 100; percent += 10) { setLoad(percent); delay(500); } // decrease the power step by step (PWM) for (int percent = 90; percent >= 0; percent -= 10) { setLoad(percent); delay(500); } delay(1000); }

Pasos R\u00e1pidos

  • Conecta el ventilador y el módulo MOSFET como se muestra en el diagrama anterior.
  • Haz los mismos pasos del Arduino IDE que en la parte del relé anterior, pero copia y sube este nuevo código.
  • Conecta el adaptador de corriente de 12 V.
  • Escucha el ventilador: gira rápido, se detiene, y luego poco a poco va más rápido y más lento. Con muy poca potencia (menos de un 30% aproximadamente), puede que el ventilador no gire. Esto es normal.
  • Abre el Monitor Serie (velocidad de 9600 baudios) y mira el resultado.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Uno
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Load: ON Load power: 100% Load: OFF Load power: 0% Load power: 10% Load power: 20% Load power: 30% Load power: 40% Load power: 50% Load power: 60% Load power: 70% Load power: 80% Load power: 90% Load power: 100% Load power: 90% Load power: 80% Load power: 70% Load power: 60% Load power: 50% Load power: 40% Load power: 30% Load power: 20% Load power: 10% Load power: 0%
Ln 11, Col 1
Arduino Uno on COM15
2

Consejo: el módulo MOSFET funciona solo con CC y necesita una alimentación del ventilador de unos 6 V o más. Para un ventilador de CA, usa la forma con relé.
