Arduino - Cerradura de solenoide

La cerradura de solenoide, también conocida como cerradura eléctrica de cerrojo, se puede usar para bloquear/desbloquear armarios, cajones y puertas. En este tutorial, vamos a aprender cómo controlar la cerradura de solenoide con Arduino.

Una alternativa a la cerradura de solenoide es la cerradura electromagnética. Puedes aprender más en Arduino - Tutorial de Cerradura Electromagnética

Acerca de la cerradura de solenoide

Diagrama de pines

La cerradura de solenoide incluye dos cables:

  • Cable positivo (+) (rojo): debe conectarse a 12 V de una fuente de alimentación de CC
  • Cable negativo (-) (negro): debe conectarse a la tierra de la fuente de alimentación de CC
Esquema de pines de la cerradura de solenoide

Cómo funciona

  • Cuando la cerradura de solenoide está energizada, la lengüeta de la cerradura (pestillo) se extiende ⇒ la puerta queda bloqueada
  • Cuando la cerradura de solenoide no está energizada, la lengüeta de la cerradura (pestillo) se retrae ⇒ la puerta queda desbloqueada

※ Nota:

La cerradura de solenoide suele usar una fuente de alimentación de 12 V, 24 V o 48 V. Por lo tanto, no podemos conectar la cerradura de solenoide directamente al pin de Arduino. Tenemos que conectarla al pin de Arduino a través de un relé.

Si conectamos la cerradura de solenoide a un relé (modo normalmente abierto):

  • Cuando el relé está abierto, la puerta está desbloqueada.
  • Cuando el relé está cerrado, la puerta está bloqueada.

Al conectar Arduino al relé, podemos programar para que Arduino controle la cerradura de solenoide. Obtén más información sobre el relé en Arduino - Relay tutorial.

Diagrama de Cableado

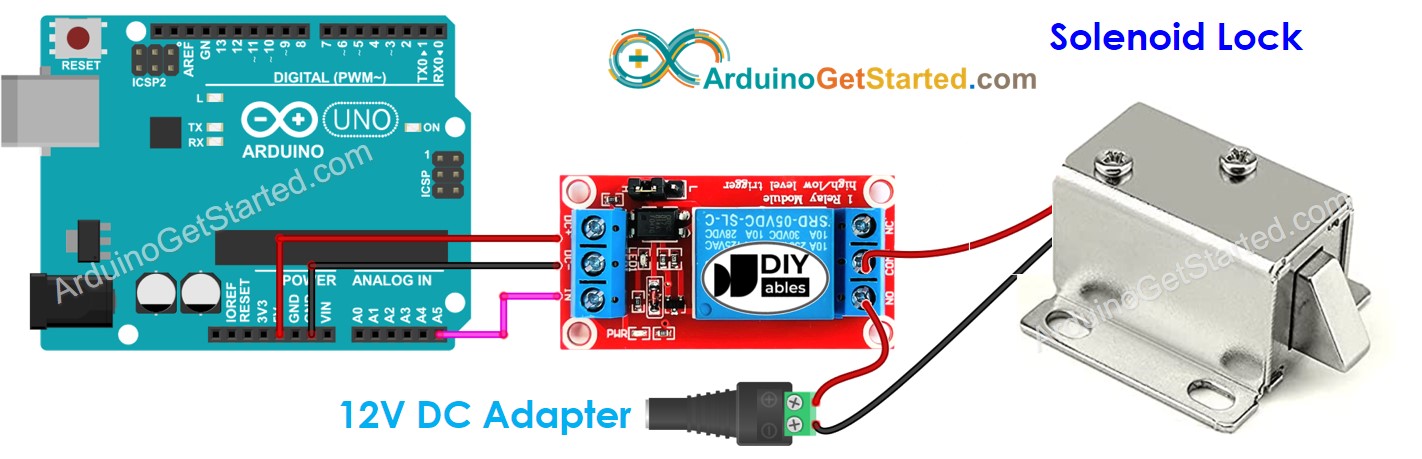

Diagrama de cableado de la cerradura de solenoide para Arduino.

This image is created using Fritzing. Click to enlarge image

Los cables de los módulos y los cables gruesos a menudo no quedan bien en los conectores hembra. En este caso, usa un Proto Screw Terminal Block Shield o un Screw Shield V2. Se conecta al Arduino y le da a cada pin una bornera de tornillo. Mira el diagrama de abajo para la versión con screw shield.

Diagrama de cableado de la cerradura de solenoide para Arduino. (Screw Shield V2)

This image is created using Fritzing. Click to enlarge image

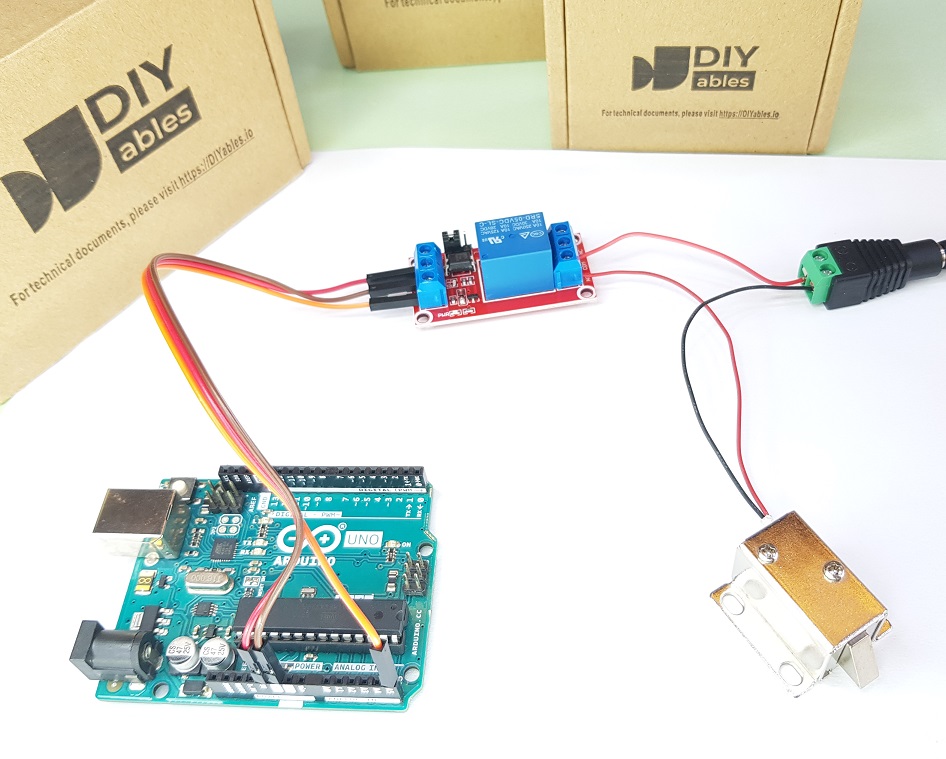

El diagrama de cableado real:

Conexión real de la cerradura de solenoide para Arduino

Código de Arduino

El código de abajo bloquea/desbloquea la puerta cada 5 segundos.

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-solenoid-lock */ // constants won't change const int RELAY_PIN = A5; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin 3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Pasos R\u00e1pidos

  • Copie el código anterior y ábralo con Arduino IDE
  • Haga clic en el botón Subir del IDE de Arduino para cargar el código en Arduino
  • Vea el estado de la lengüeta de bloqueo

Arduino - Botón que controla la cerradura de solenoide

  • Diagrama de cableado
Diagrama de cableado de la cerradura de solenoide con botón Arduino

This image is created using Fritzing. Click to enlarge image

  • Código de Arduino
/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-solenoid-lock */ #include <ezButton.h> // constants won't change const int BUTTON_PIN = 12; // Arduino pin connected to button's pin const int RELAY_PIN = A5; // Arduino pin connected to relay's pin ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 12; void setup() { Serial.begin(9600); // initialize serial pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds digitalWrite(RELAY_PIN, LOW); // lock the door } void loop() { button.loop(); // MUST call the loop() function first if(button.isPressed()) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, HIGH); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, LOW); // lock the door again } }

Pasos R\u00e1pidos

  • Instale la biblioteca ezButton. Ver Cómo hacerlo
  • Copie el código anterior y ábralo con Arduino IDE
  • Haga clic en el botón Subir en el IDE de Arduino para cargar el código en Arduino
  • Presione el botón una vez.
  • Vea el estado de la lengüeta de la cerradura durante 10 segundos.

※ Nota:

En el código anterior, utilizamos la función delay. Por lo tanto, no necesitamos hacer debouncing para el botón. Sin embargo, aún proporcionamos el código con debouncing por si quieres realizar más tareas sin usar la función delay. Consulte Cómo usar millis() en lugar de delay.

Relé vs módulo MOSFET para la cerradura de solenoide

Este tutorial usa un relé para conmutar la cerradura de solenoide. Una cerradura de solenoide de 12 V funciona con CC, así que un módulo MOSFET también puede conmutarla.

Relé Módulo MOSFET
Control de la cerradura bloquear o desbloquear bloquear o desbloquear
Ruido al conmutar un clic cada vez ningún ruido
Tiempo de conmutación lento (milisegundos) muy rápido
Desgaste los contactos envejecen con el uso no tiene partes móviles que se desgasten
Funciona con cerraduras de CA y CC solo cerraduras de CC
Diodo flyback la mayoría de los módulos de relé no lo necesitan hay que añadir uno (1N4007 o 1N5819)
Aislamiento sí sí, con un optoacoplador PC817
Ideal para un montaje sencillo y común una cerradura silenciosa, o una puerta que se abre muchas veces al día

Una cerradura de solenoide solo está bloqueada o desbloqueada, así que el módulo MOSFET no da un control extra aquí. Sus ventajas son: no hace clic y nada se desgasta. Ambos se activan cuando el pin está en HIGH, así que el código sigue igual. No mantenga la cerradura desbloqueada mucho tiempo, o se calentará. Lo mismo pasa con un relé.

Una válvula de solenoide funciona igual que una cerradura de solenoide. Para ver cómo conectar y programar una con un relé y con un módulo MOSFET, consulte el tutorial Arduino - Válvula de agua/líquido. El cableado de una cerradura de solenoide está en el tutorial Arduino - Módulo MOSFET.
