Múltiples botones de Arduino
Este tutorial enseña cómo programar un Arduino para usar varios botones simultáneamente sin usar la función delay(). El tutorial proporciona código de dos maneras:
- Arduino con varios botones y anti-rebote
- Arduino con varios botones y anti-rebote usando arreglos
Usaremos cinco botones como ejemplo. Puedes modificarlo fácilmente para adaptarlo a dos botones, cuatro botones o incluso más.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del botón
Tenemos un tutorial detallado sobre botones que incluye el pinout de hardware, el principio de funcionamiento, el cableado de Arduino y las instrucciones de código. Aprende más aquí:
- Arduino - Button tutorial
- Arduino - Button Debounce tutorial

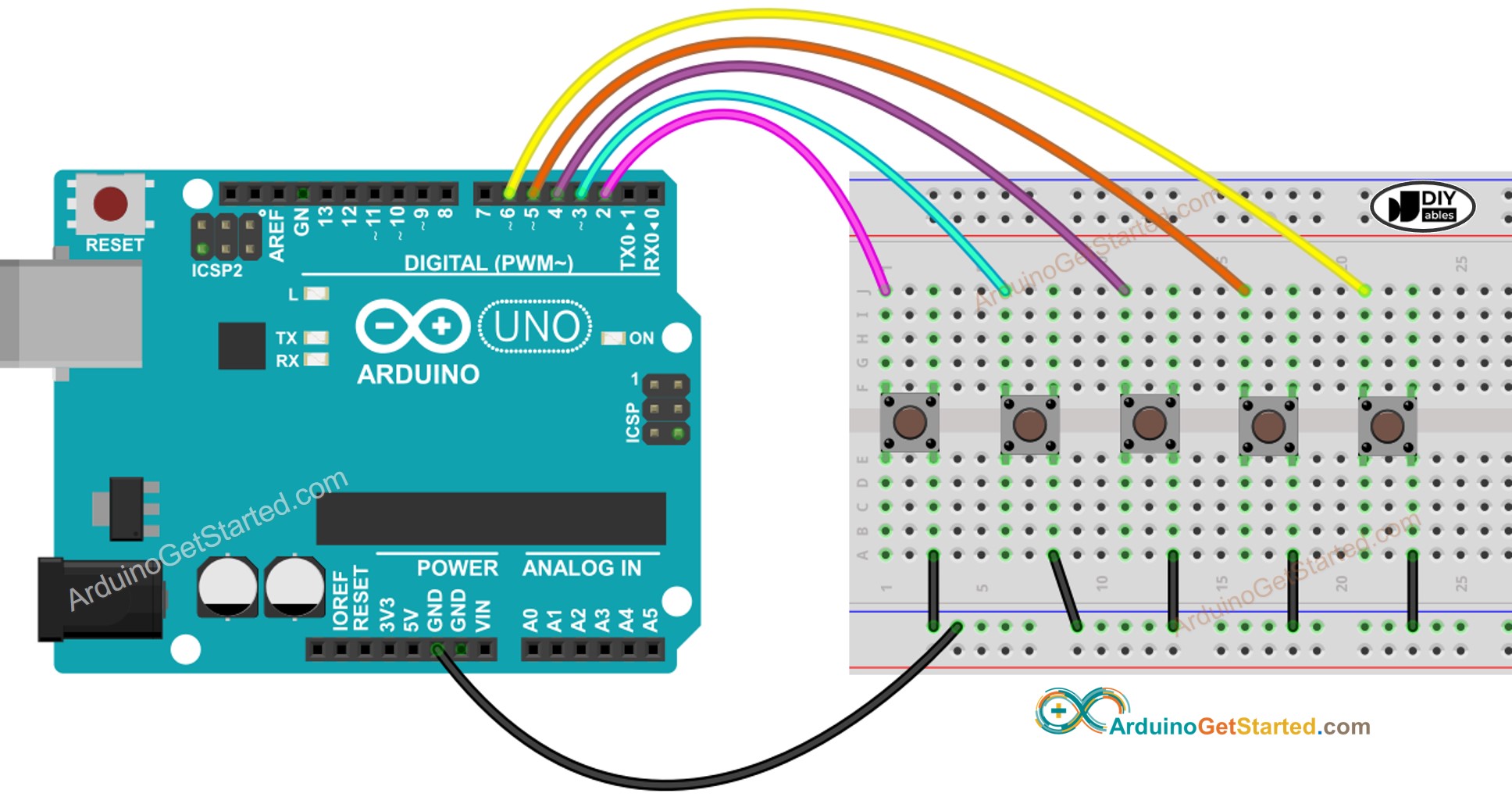

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino - Múltiples botones con antirrebote
Cuando se utilizan varios botones, las cosas pueden complicarse en ciertos escenarios:
- Aplicaciones que requieren antirrebote de botones (véase por qué necesitamos antirrebote en los botones)
- Aplicaciones que necesitan detectar cambios de estado (presionado/liberado)
Afortunadamente, la biblioteca ezButton simplifica este proceso al gestionar internamente el rebote y los eventos del botón. Esto libera a los usuarios de la tarea de gestionar marcas de tiempo y variables al usar la biblioteca. Además, emplear un arreglo de botones puede mejorar la claridad y la brevedad del código.
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino pin connected to the button 5
ezButton button1(BUTTON_PIN_1); // create ezButton object for button 1
ezButton button2(BUTTON_PIN_2); // create ezButton object for button 2
ezButton button3(BUTTON_PIN_3); // create ezButton object for button 3
ezButton button4(BUTTON_PIN_4); // create ezButton object for button 4
ezButton button5(BUTTON_PIN_5); // create ezButton object for button 5
void setup() {
Serial.begin(9600);
button1.setDebounceTime(100); // set debounce time to 100 milliseconds
button2.setDebounceTime(100); // set debounce time to 100 milliseconds
button3.setDebounceTime(100); // set debounce time to 100 milliseconds
button4.setDebounceTime(100); // set debounce time to 100 milliseconds
button5.setDebounceTime(100); // set debounce time to 100 milliseconds
}
void loop() {
button1.loop(); // MUST call the loop() function first
button2.loop(); // MUST call the loop() function first
button3.loop(); // MUST call the loop() function first
button4.loop(); // MUST call the loop() function first
button5.loop(); // MUST call the loop() function first
// get button state after debounce
int button1_state = button1.getState(); // the state after debounce
int button2_state = button2.getState(); // the state after debounce
int button3_state = button3.getState(); // the state after debounce
int button4_state = button4.getState(); // the state after debounce
int button5_state = button5.getState(); // the state after debounce
/*
Serial.print("The button 1 state: ");
Serial.println(button1_state);
Serial.print("The button 2 state: ");
Serial.println(button2_state);
Serial.print("The button 3 state: ");
Serial.println(button3_state);
Serial.print("The button 4 state: ");
Serial.println(button4_state);
Serial.print("The button 5 state: ");
Serial.println(button5_state);
*/
if (button1.isPressed())
Serial.println("The button 1 is pressed");
if (button1.isReleased())
Serial.println("The button 1 is released");
if (button2.isPressed())
Serial.println("The button 2 is pressed");
if (button2.isReleased())
Serial.println("The button 2 is released");
if (button3.isPressed())
Serial.println("The button 3 is pressed");
if (button3.isReleased())
Serial.println("The button 3 is released");
if (button4.isPressed())
Serial.println("The button 4 is pressed");
if (button4.isReleased())
Serial.println("The button 4 is released");
if (button5.isPressed())
Serial.println("The button 5 is pressed");
if (button5.isReleased())
Serial.println("The button 5 is released");
}
Pasos R\u00e1pidos
- Haz el cableado como en la imagen de arriba.
- Conecta la placa Arduino a tu PC mediante un cable USB.
- Abre Arduino IDE en tu PC.
- Selecciona la placa Arduino correcta (p. ej. Arduino Uno) y el puerto COM.
- Haz clic en el icono Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “ezButton”, luego encuentra la biblioteca de botones de ArduinoGetStarted
- Haz clic en el botón Instalar para instalar la biblioteca ezButton.
- Copia el código anterior y pégalo en el Arduino IDE.
- Compila y sube el código al tablero de Arduino haciendo clic en el botón Subir en el Arduino IDE
- Abrir el Monitor Serial en el IDE de Arduino
- Presiona y suelta el botón uno por uno
COM6
The button 1 is pressed
The button 1 is released
The button 2 is pressed
The button 2 is released
The button 3 is pressed
The button 3 is released
The button 4 is pressed
The button 4 is released
The button 5 is pressed
The button 5 is released
Autoscroll
Clear output
9600 baud
Newline
Código de Arduino - Múltiples botones usando un arreglo
Podemos mejorar el código anterior empleando un arreglo de botones. El código siguiente utiliza este arreglo para manejar objetos de botones.
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino pin connected to the button 5
ezButton buttonArray[] = {
ezButton(BUTTON_PIN_1),
ezButton(BUTTON_PIN_2),
ezButton(BUTTON_PIN_3),
ezButton(BUTTON_PIN_4),
ezButton(BUTTON_PIN_5)
};
void setup() {
Serial.begin(9600);
for (byte i = 0; i < BUTTON_NUM; i++) {
buttonArray[i].setDebounceTime(100); // set debounce time to 100 milliseconds
}
}
void loop() {
for (byte i = 0; i < BUTTON_NUM; i++)
buttonArray[i].loop(); // MUST call the loop() function first
for (byte i = 0; i < BUTTON_NUM; i++) {
// get button state after debounce
int button_state = buttonArray[i].getState(); // the state after debounce
/*
Serial.print("The button ");
Serial.print(i + 1);
Serial.print(": ");
Serial.println(button_state);
*/
if (buttonArray[i].isPressed()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is pressed");
}
if (buttonArray[i].isReleased()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is released");
}
}
}
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
