Arduino - Sensor de puerta
El sensor de puerta se utiliza ampliamente en el ámbito de la seguridad. Se utiliza para detectar y monitorizar las entradas (como puertas, ventanas, etc.). El sensor de puerta también es conocido como «sensores de entrada», «sensores de contacto» o «sensores de ventana».
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del sensor de la puerta

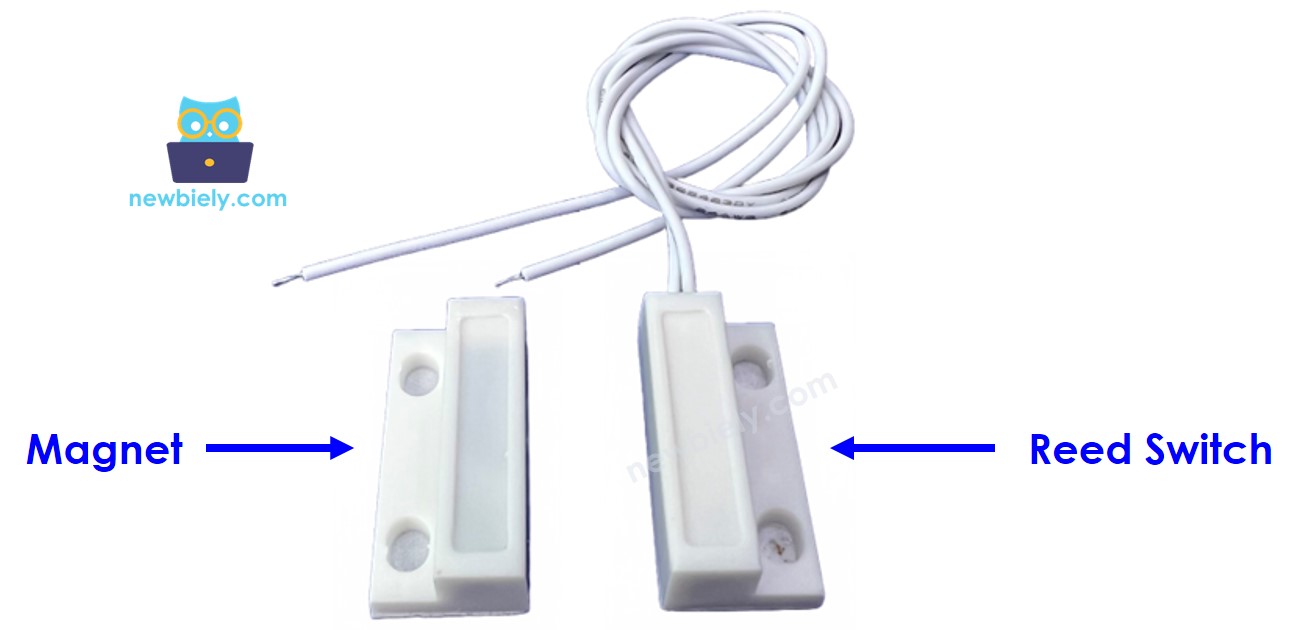

Esquema de pines
El sensor de la puerta incluye dos componentes:
- Un interruptor de láminas con dos pines
- Un imán

Al igual que un interruptor o botón normal, no necesitamos distinguir los dos terminales del interruptor de láminas.

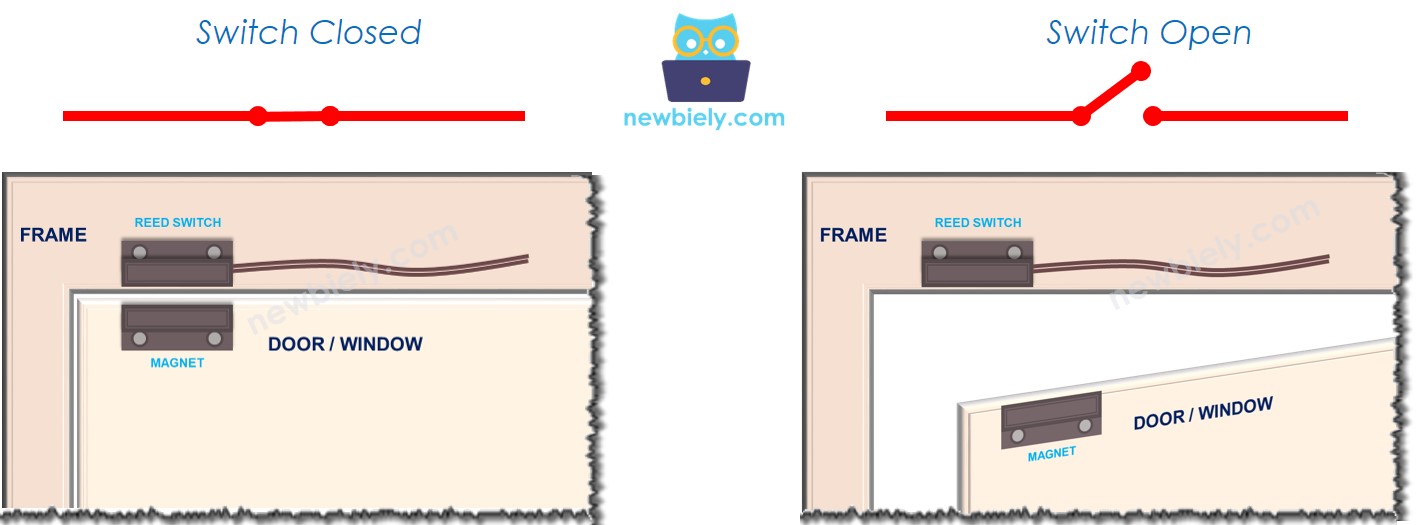

Cómo funciona
El imán está sujeto a la puerta o ventana (parte móvil), y el interruptor de láminas está sujeto al marco de la puerta (parte fija). Los dos componentes están en contacto cuando la puerta está cerrada.
- Cuando el imán esté cerca del interruptor de láminas, el circuito del interruptor de láminas se cierra
- Cuando el imán esté lejos del interruptor de láminas, el circuito del interruptor de láminas se abre

※ Nota:
El propio interruptor de láminas NO genera LOW ni HIGH en sus pines. Simplemente está en un estado cerrado o abierto. Dependiendo de cómo conectemos sus pines al Arduino, el valor en el pin puede ser LOW, HIGH o flotante (valor no previsto). Para evitar el valor flotante, debemos usar la resistencia de pull-up o pull-down en el pin del Arduino.
Si conectamos un pin del interruptor de láminas a tierra, el otro pin del interruptor de láminas al pin de entrada de Arduino con una resistencia pull-up (interna o externa):
- Cuando el imán está cerca del interruptor de láminas (reed switch), el valor en el pin de entrada de Arduino es BAJO
- Cuando el imán está lejos del interruptor de láminas (reed switch), el valor en el pin de entrada de Arduino es ALTO
Así:
- Para comprobar el estado de la puerta, simplemente comprobamos el estado del pin de entrada de Arduino:
- Si el estado es BAJO, la puerta está cerrada
- Si el estado es ALTO, la puerta está abierta
- Para detectar los eventos de apertura y cierre de la puerta, podemos detectar el cambio de estado en el pin de entrada de Arduino:
- Si el estado cambia de BAJO a ALTO, se detecta el evento de apertura de la puerta
- Si el estado cambia de ALTO a BAJO, se detecta el evento de cierre de la puerta

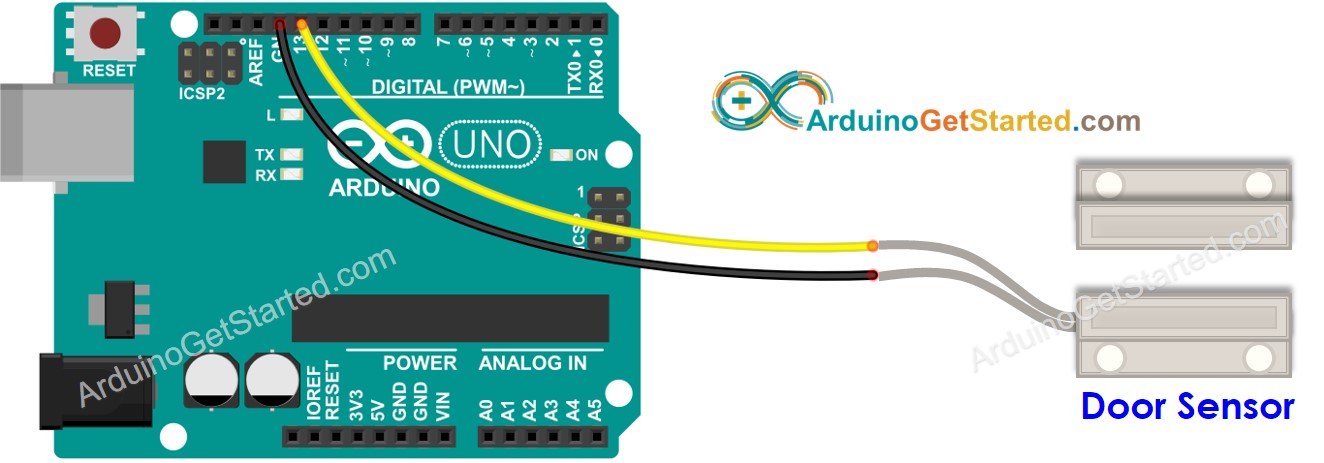

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image
Los cables jumper pueden soltarse cuando mueves el proyecto. Para ello, monta un Proto Screw Terminal Block Shield o un Screw Shield V2 en el Arduino. Cada cable va a la bornera de tornillo del mismo pin, como en la imagen de abajo.

This image is created using Fritzing. Click to enlarge image
Cómo programar para el sensor de la puerta
- Inicializa el pin de Arduino en modo de entrada digital usando la función pinMode(). Por ejemplo, el pin 13
- Lee el estado del pin de Arduino mediante la función digitalRead().
Código de Arduino - Verificar el estado de apertura y cierre de la puerta
Pasos R\u00e1pidos
- Copia el código anterior y ábrelo con Arduino IDE
- Haz clic en el botón Subir en Arduino IDE para subir el código a Arduino
- Coloca el imán cerca del interruptor de láminas y luego muévelo lejos del interruptor de láminas.
- Consulta el resultado en el Monitor Serial.
Código de Arduino - Detección de apertura y cierre de puertas
- Copie el código anterior y ábralo con Arduino IDE
- Haga clic en el botón Subir en Arduino IDE para subir el código a Arduino
- Coloque el imán cerca del interruptor de láminas y luego aléjelo del interruptor de láminas.
- Vea el resultado en el Monitor Serial.
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
La demostración en video a continuación utiliza el siguiente código. Ten en cuenta que el video muestra el Arduino Uno R4, pero funciona de manera idéntica para el Arduino Uno R3:
