Arduino - joystick - servomotor
En este tutorial, vamos a aprender a usar Arduino y un joystick para controlar dos servomotores o un kit de panorámica e inclinación con servos.
Un joystick tiene dos potenciómetros integrados situados uno frente al otro (llamados eje X y eje Y). Estos potenciómetros emiten valores analógicos (llamados valor X y valor Y) en los pines VRX y VRY. Usaremos estos valores analógicos para controlar dos servomotores de forma independiente: el valor X controla el servomotor n.º 1 y el valor Y controla el servomotor n.º 2. En el caso del kit de paneo e inclinación, el movimiento de dos servomotores genera movimiento tridimensional.
Hay dos casos de uso de la aplicación:
- Caso de uso 1: Los servomotores giran según el movimiento del pulsador del joystick:
- Los ángulos de los servomotores son proporcionales a los valores de X e Y del joystick.
- Cuando soltamos el pulsador del joystick, todos los valores vuelven a los valores centrales y los servomotores regresan automáticamente a la posición central.
- Caso de uso 2: Utilice el joystick para comandar los servomotores (comandos arriba/abajo/izquierda/derecha)
- Cuando se empuje el pulsador del joystick hacia la izquierda, mueve el servomotor n.º 1 en sentido horario paso a paso
- Cuando se empuje el pulsador del joystick hacia la derecha, mueve el servomotor n.º 1 en sentido antihorario paso a paso
- Cuando se empuje el pulsador del joystick hacia arriba, mueve el servomotor n.º 2 en sentido horario paso a paso
- Cuando se empuje el pulsador del joystick hacia abajo, mueve el servomotor n.º 2 en sentido antihorario paso a paso
- Cuando soltamos el pulsador del joystick, los servomotores no volverán a la posición central
- Si se pulsa el joystick (botón pulsador), los servomotores volverán a la posición central
- Conecta el Arduino a la PC mediante un cable USB
- Abre el IDE de Arduino, selecciona la placa y el puerto correctos
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
- Abrir el Monitor Serial
- Empuja el joystick en alguna dirección
- Ver la rotación del servo
- Ver el resultado en el Monitor Serial
- Navega al icono de Bibliotecas en la barra izquierda del IDE de Arduino.
- Busca “ezButton”, luego encuentra la biblioteca de botones por ArduinoGetStarted.com
- Haz clic en el botón Instalar para instalar la biblioteca ezButton.
- Copie el código anterior y ábralo con el IDE de Arduino
- Haga clic en el botón Cargar en el IDE de Arduino para cargar el código en Arduino
- Abra el Monitor Serial
- Empuje el joystick en alguna dirección
- Observe la rotación del servomotor
- Vea el resultado en el Monitor Serial
En las próximas partes exploraremos el código para ambos casos de uso.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.
Acerca del joystick y del servomotor
Si no conoces el joystick y el servomotor (conexiones de pines, cómo funcionan, cómo programarlos...), aprende sobre ellos en los siguientes tutoriales:

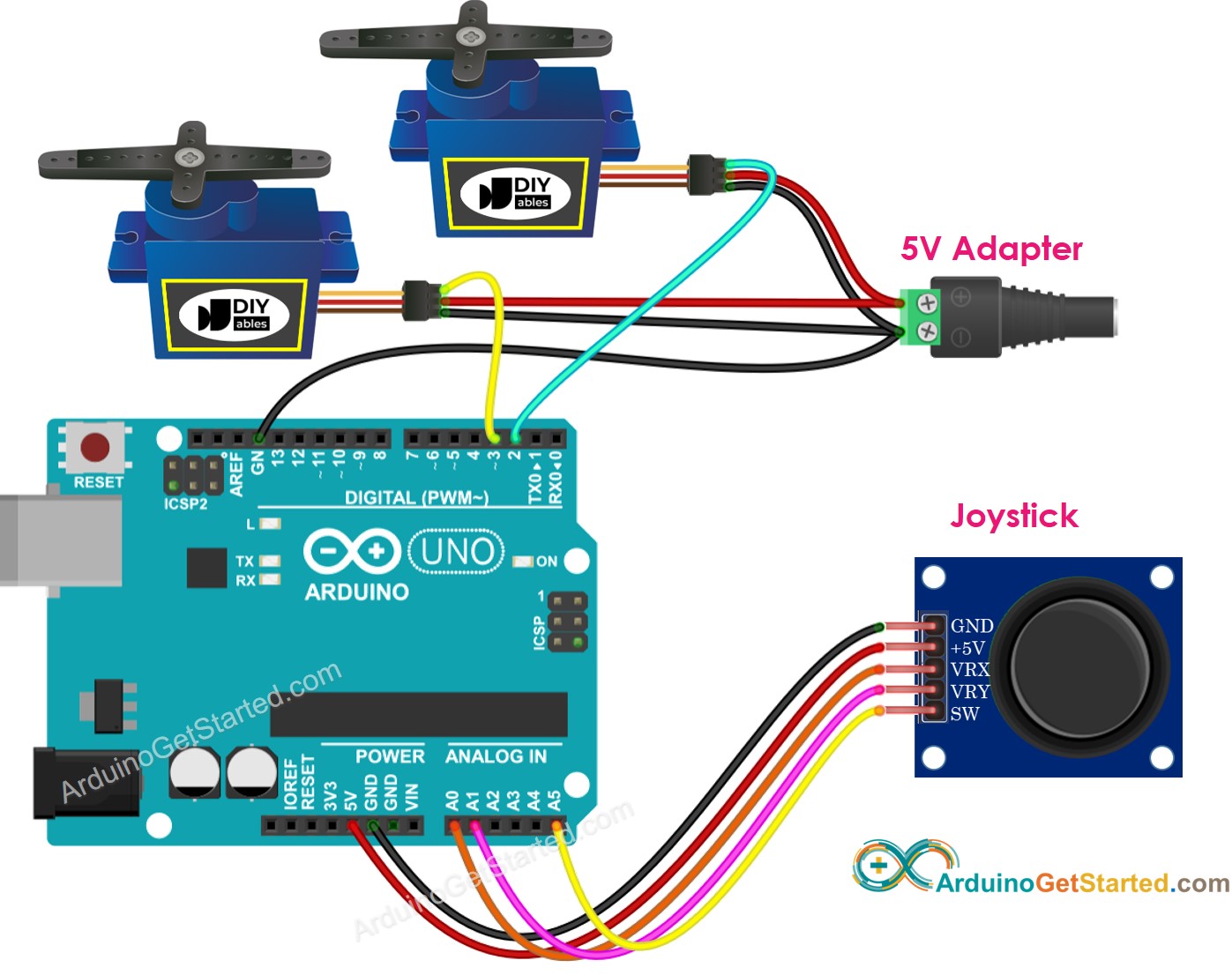

Diagrama de Cableado
This image is created using Fritzing. Click to enlarge image
Código de Arduino
Código de Arduino - Los servomotores giran de acuerdo con el movimiento del pulgar del joystick
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-joystick-servo-motor
*/
#include <Servo.h>
#define VRX_PIN A0 // Arduino pin connected to VRX pin
#define VRY_PIN A1 // Arduino pin connected to VRY pin
#define SERVO_X_PIN 2 // Arduino pin connected to Servo motor 1
#define SERVO_Y_PIN 3 // Arduino pin connected to Servo motor 2
Servo xServo; // create servo object to control a servo 1
Servo yServo; // create servo object to control a servo 2
void setup() {
Serial.begin(9600) ;
xServo.attach(SERVO_X_PIN);
yServo.attach(SERVO_Y_PIN);
}
void loop() {
// read analog X and Y analog values
int xValue = analogRead(VRX_PIN);
int yValue = analogRead(VRY_PIN);
int xAngle = map(xValue, 0, 1023, 0, 180); // scale it to the servo's angle (0 to 180)
int yAngle = map(yValue, 0, 1023, 0, 180); // scale it to the servo's angle (0 to 180)
xServo.write(xAngle); // rotate servo motor 1
yServo.write(yAngle); // rotate servo motor 2
// print data to Serial Monitor on Arduino IDE
Serial.print("Joystick: ");
Serial.print(xValue);
Serial.print(", ");
Serial.print(yValue);
Serial.print(" => Servo Motor: ");
Serial.print(xAngle);
Serial.print("°, ");
Serial.print(yAngle);
Serial.println("°");
}
Pasos R\u00e1pidos
COM6
Coming soon
Autoscroll
Clear output
9600 baud
Newline
Código de Arduino - Utiliza el joystick para controlar servomotores
/*
* Este código de Arduino fue desarrollado por es.newbiely.com
* Este código de Arduino se proporciona al público sin ninguna restricción.
* Para tutoriales completos y diagramas de cableado, visite:
* https://es.newbiely.com/tutorials/arduino/arduino-joystick-servo-motor
*/
#include <Servo.h>
#include <ezButton.h>
#define VRX_PIN A0 // Arduino pin connected to VRX pin
#define VRY_PIN A1 // Arduino pin connected to VRY pin
#define SW_PIN 2 // Arduino pin connected to SW pin
#define SERVO_X_PIN 2 // Arduino pin connected to Servo motor 1
#define SERVO_Y_PIN 3 // Arduino pin connected to Servo motor 2
#define COMMAND_NO 0x00
#define COMMAND_LEFT 0x01
#define COMMAND_RIGHT 0x02
#define COMMAND_UP 0x04
#define COMMAND_DOWN 0x08
#define LEFT_THRESHOLD 400
#define RIGHT_THRESHOLD 800
#define UP_THRESHOLD 400
#define DOWN_THRESHOLD 800
#define UPDATE_INTERVAL 100 // 100ms
ezButton button(SW_PIN);
Servo xServo; // create servo object to control a servo 1
Servo yServo; // create servo object to control a servo 2
int xValue = 0 ; // To store value of the X axis
int yValue = 0 ; // To store value of the Y axis
int xAngle = 90; // the center position of servo #1
int yAngle = 90; // the center position of servo #2
int command = COMMAND_NO;
unsigned long lastUpdateTime = 0;
void setup() {
Serial.begin(9600) ;
xServo.attach(SERVO_X_PIN);
yServo.attach(SERVO_Y_PIN);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
}
void loop() {
button.loop(); // MUST call the loop() function first
if (millis() - lastUpdateTime > UPDATE_INTERVAL) {
lastUpdateTime = millis() ;
// read analog X and Y analog values
xValue = analogRead(VRX_PIN);
yValue = analogRead(VRY_PIN);
// converts the analog value to commands
// reset commands
command = COMMAND_NO;
// check left/right commands
if (xValue < LEFT_THRESHOLD)
command = command | COMMAND_LEFT;
else if (xValue > RIGHT_THRESHOLD)
command = command | COMMAND_RIGHT;
// check up/down commands
if (yValue < UP_THRESHOLD)
command = command | COMMAND_UP;
else if (yValue > DOWN_THRESHOLD)
command = command | COMMAND_DOWN;
// NOTE: AT A TIME, THERE MAY BE NO COMMAND, ONE COMMAND OR TWO COMMANDS
// print command to serial and process command
if (command & COMMAND_LEFT) {
Serial.println("COMMAND LEFT");
xAngle--;
}
if (command & COMMAND_RIGHT) {
Serial.println("COMMAND RIGHT");
xAngle++;
}
if (command & COMMAND_UP) {
Serial.println("COMMAND UP");
yAngle--;
}
if (command & COMMAND_DOWN) {
Serial.println("COMMAND DOWN");
yAngle++;
}
}
if (button.isPressed()) {
Serial.println("The button is pressed");
xAngle = 90; // the center position of servo #1
yAngle = 90; // the center position of servo #2
}
xServo.write(xAngle); // rotate servo motor 1
yServo.write(yAngle); // rotate servo motor 2
// print data to Serial Monitor on Arduino IDE
Serial.print("Servo Motor's Angle: ");
Serial.print(xAngle);
Serial.print("°, ");
Serial.print(xAngle);
Serial.println("°");
}
Pasos R\u00e1pidos
COM6
Autoscroll
Clear output
9600 baud
Newline
Explicación del código
¡Lee la explicación línea por línea en los comentarios del código fuente!
Video Tutorial
Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
