Arduino - Controla el elemento calefactor
En este tutorial, vamos a aprender a controlar un elemento de calefacción con Arduino. A partir de este tutorial, aprenderás a crear un sistema de calefacción en otro tutorial.
Arduino puede manejar el elemento calefactor mediante un relé o mediante un módulo MOSFET. El relé solo da dos estados: calor máximo o sin calor. El módulo MOSFET también da esos dos estados, pero además puede ajustar cuánto calor produce el elemento, desde poco hasta la potencia máxima. Es silencioso y no se desgasta aunque conmute muchas veces. Primero veremos la forma con relé y después la forma con MOSFET.
Hardware Requerido
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Acerca del elemento calefactor
Diagrama de pines

El elemento calefactor suele tener dos pines:
- Pin positivo (+) (rojo): debe conectarse al +12 V de una fuente de alimentación de CC
- Pin negativo (-) (negro): debe conectarse a la tierra de una fuente de alimentación de CC
Cómo controlar el elemento calefactor
Si un elemento calefactor de 12 V es alimentado por una fuente de 12 V, emite calor. Para controlar un elemento calefactor, necesitamos usar un relé entre el Arduino y el elemento calefactor. El Arduino puede controlar el elemento calefactor a través del relé. Si no conoces sobre el relé (configuración de pines, cómo funciona, cómo programarlo...), aprende sobre el relé en el Tutorial de Arduino - Relé.
Para usar el módulo MOSFET en su lugar, conviene leer primero el tutorial Arduino - Módulo MOSFET. Explica los pines, cómo funciona el módulo y el PWM.
Relé vs módulo MOSFET para un elemento calefactor
| Relé | Módulo MOSFET | |
|---|---|---|
| Control del calor | solo calor máximo o apagado | calor máximo, apagado o cualquier nivel de calor intermedio (PWM) |
| Sonido al conmutar | hace clic | silencioso |
| Tiempo de conmutación | milisegundos (lento) | muy corto (rápido) |
| Vida útil con conmutación frecuente | los contactos se desgastan | larga vida, sin piezas móviles |
| Tipo de calefactor | calefactor de CA o CC | solo calefactor de CC |
| Alimentación del calefactor | cualquiera, dentro de la capacidad del relé | 6 V o más |
| Lado de Arduino aislado | sí (bobina y contactos) | sí (optoacoplador PC817) |
| Úsalo para | calefactores de CA, simple encendido/apagado | calefactores de 12 V CC, control del nivel de calor, muchas conmutaciones |
Un sistema de calefacción suele encender y apagar el calefactor una y otra vez para mantener una temperatura. El módulo MOSFET lo hace mejor, porque no tiene contactos que se desgasten. Usa el relé si tu calefactor funciona con la red de CA.

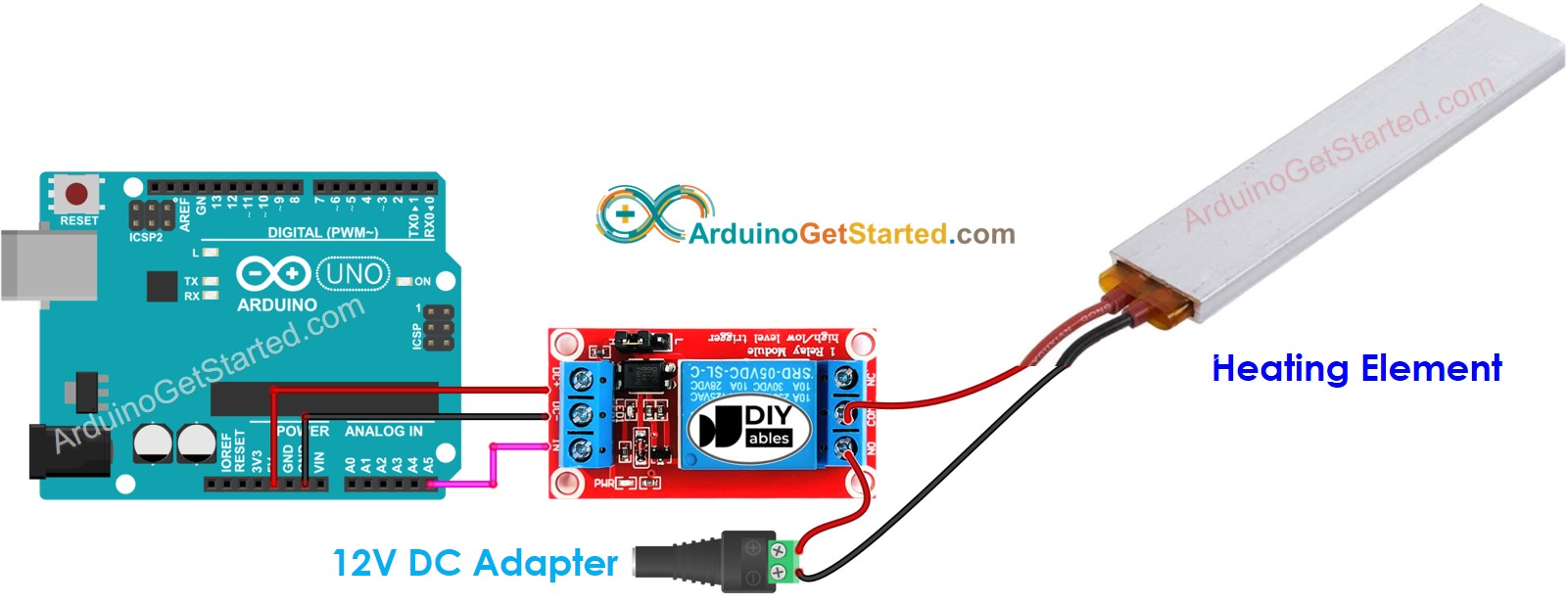

Diagrama de Cableado

This image is created using Fritzing. Click to enlarge image
Los cables jumper pueden soltarse cuando mueves el proyecto. Para ello, monta un Proto Screw Terminal Block Shield o un Screw Shield V2 en el Arduino. Los pines no cambian. Solo conecta cada cable a la bornera de tornillo correspondiente:

This image is created using Fritzing. Click to enlarge image
Código de Arduino
El código que se muestra a continuación enciende repetidamente el elemento calefactor durante cinco segundos y lo apaga durante cinco segundos.
Pasos R\u00e1pidos
- Conecta el Arduino al PC mediante un cable USB
- Abre el IDE de Arduino y selecciona la placa adecuada y el puerto adecuado
- Copia el código anterior y ábrelo con el IDE de Arduino
- Haz clic en el botón Subir en el IDE de Arduino para cargar el código en Arduino
- Verifica la temperatura del elemento calefactor
WARNING
Por favor, ten cuidado. Puede quemarte a ti y a tu casa. Este es un tema serio, y queremos que estés a salvo. Si no estás 100% seguro de lo que estás haciendo, hazte un favor y no toques nada. ¡Pregunta a alguien que sepa! No nos hacemos responsables de tu seguridad.
Explicación del código
Puedes encontrar la explicación en la línea de comentarios del código Arduino anterior.
Código de Arduino - Controlar la potencia del elemento calefactor con el módulo MOSFET
En esta parte, un módulo MOSFET ocupa el lugar del relé. Con PWM, Arduino puede dar al elemento calefactor solo una parte de la potencia, así que calienta menos.
Diagrama de cableado

This image is created using Fritzing. Click to enlarge image
Haz estas conexiones:
- Pin 9 de Arduino → pin PWM del módulo
- GND de Arduino → pin GND del módulo
- + del adaptador de corriente de 12 V → terminal +
- Cable rojo (+) del elemento calefactor → terminal + (comparte el terminal con el + del adaptador)
- Cable negro (−) del elemento calefactor → terminal LOAD
- − del adaptador de corriente de 12 V → terminal −
Un elemento calefactor no tiene bobina, así que no hace falta un diodo de rueda libre (flyback).
Código de Arduino
Usamos el código del tutorial del módulo MOSFET. Da al elemento calefactor la potencia máxima durante 2 segundos, lo apaga durante 2 segundos, y luego sube la potencia del 10% al 100% y la baja de nuevo hasta el 0%. Un calefactor cambia de temperatura despacio, así que notarás la diferencia solo después de un tiempo. Para una prueba real, mantén la potencia en un nivel durante unos minutos.
Pasos R\u00e1pidos
- Conecta todo como se muestra en el diagrama anterior.
- Sube el código de la misma forma que en los Quick Steps del relé anteriores.
- Conecta el adaptador de corriente de 12 V al conector de alimentación DC.
- Abre el Monitor Serie (velocidad de 9600 baudios) y mira el nivel de potencia.
- Comprueba con cuidado cuánto se calienta el elemento calefactor. No lo toques con los dedos.
Nota: el módulo MOSFET conmuta solo CC, y la alimentación de su carga debe ser de unos 6 V o más. Un calefactor de CA debe quedarse con el relé.
