Arduino - sensor de temperatura - OLED

En este tutorial, vamos a aprender cómo programar Arduino para leer la temperatura del sensor DS18B20 de 1-Wire y mostrarla en una pantalla OLED.

Hardware Requerido

1×Arduino Uno R3
1×Cable USB 2.0 tipo A/B (para PC USB-A)
1×Cable USB 2.0 tipo C/B (para PC USB-C)
1×Pantalla OLED I2C SSD1306 128x64
1×Pantalla OLED I2C SSD1306 128x32
1×Sensor de Temperatura DS18B20 (con Adaptador)
1×Sensor de Temperatura DS18B20 (sin Adaptador)
1×Protoboard
1×Cables Puente
1×(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1×(Recomendado) Shield de Protoboard para Arduino Uno
1×(Recomendado) Carcasa para Arduino Uno
1×(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1×DIYables STEM V3 Starter Kit (Arduino included)
1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)
Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Acerca de la pantalla OLED y del sensor de temperatura DS18B20

Si no conoces OLED y el sensor de temperatura DS18B20 (conexión de pines, cómo funciona, cómo programarlo...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

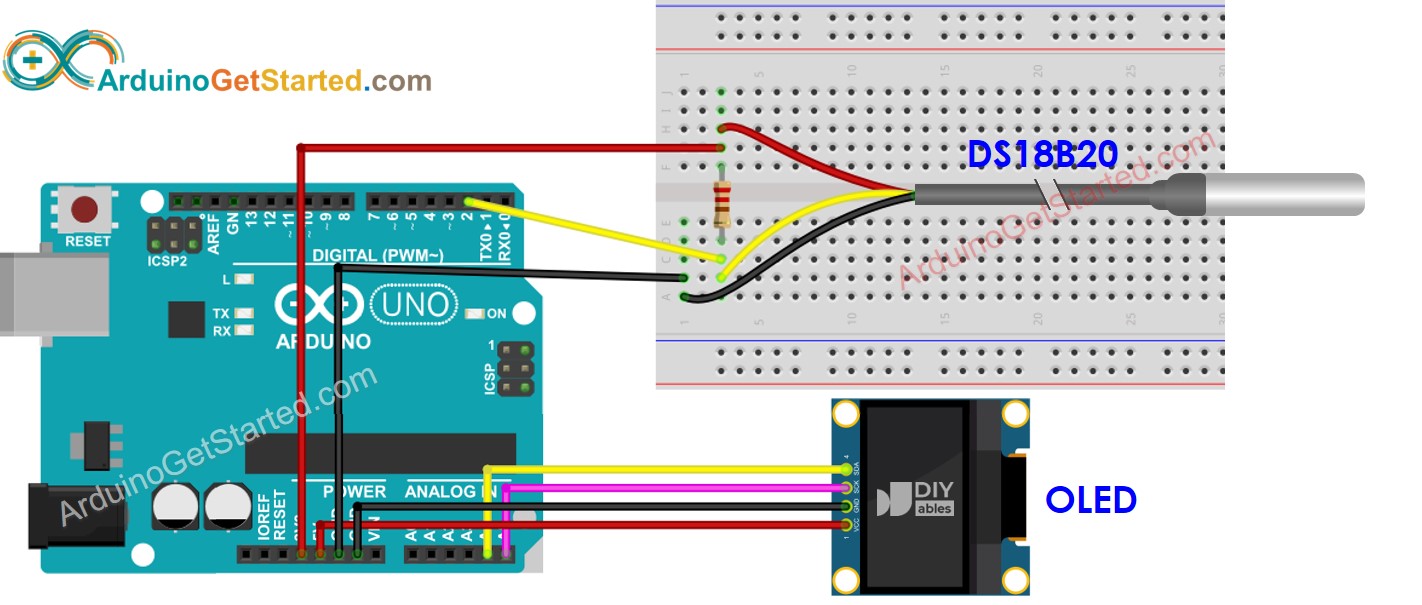

Diagrama de cableado de Arduino para sensor de temperatura OLED

This image is created using Fritzing. Click to enlarge image

Sugerimos adquirir un sensor DS18B20 que viene con un adaptador de cableado para una conexión fácil. El adaptador tiene una resistencia integrada, lo que elimina la necesidad de una resistencia adicional en el cableado.

Diagrama de cableado para Arduino del sensor de temperatura DS18B20 y la pantalla OLED

This image is created using Fritzing. Click to enlarge image

Código de Arduino - Temperatura del sensor DS18B20 y mostrarla en la pantalla OLED

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-temperature-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <OneWire.h> #include <DallasTemperature.h> #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels #define SENSOR_PIN 2 // Arduino pin connected to DS18B20 sensor's DQ pin Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature tempSensor(&oneWire); // pass oneWire to DallasTemperature library String tempString; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display tempSensor.begin(); // initialize the sensor tempString.reserve(10); // to avoid fragmenting memory when using String } void loop() { tempSensor.requestTemperatures(); // send the command to get temperatures float tempCelsius = tempSensor.getTempCByIndex(0); // read temperature in Celsius tempString = String(tempCelsius, 2); // two decimal places tempString += char(247) + String("C"); Serial.println(tempString); // print the temperature in Celsius to Serial Monitor oledDisplayCenter(tempString); } void oledDisplayCenter(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // display on horizontal and vertical center oled.clearDisplay(); // clear display oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Pasos R\u00e1pidos

  • Abre Arduino IDE en tu PC.
  • Navega al icono Bibliotecas en la barra izquierda del Arduino IDE.
  • Busca “SSD1306”, luego encuentra la biblioteca SSD1306 de Adafruit
  • Haz clic en el botón Instalar para instalar la biblioteca.
Biblioteca OLED para Arduino
  • Se le pedirá que instale algunas otras dependencias de la biblioteca.
  • Haga clic en Instalar Todo para instalar todas las dependencias de la biblioteca.
Biblioteca de sensores Arduino Adafruit GFX
  • Busca “DallasTemperature”, luego encuentra la biblioteca DallasTemperature creada por Miles Burton.
  • Haz clic en el botón Instalar para instalar la biblioteca DallasTemperature.
Biblioteca Dallas Temperature para Arduino
  • Se le pedirá que instale la dependencia de la biblioteca
  • Haga clic en el botón Instalar Todo para instalar la biblioteca OneWire
Biblioteca OneWire de Arduino
  • Copia el código anterior y ábrelo con Arduino IDE
  • Haz clic en el botón Subir en el IDE de Arduino para subir el código al Arduino
  • Coloca el sensor en agua caliente y fría, o sujeta el sensor con tu mano
  • Mira el resultado en la pantalla OLED

※ Nota:

El código anterior alinea automáticamente el texto horizontal y verticalmente en la pantalla OLED.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
