Arduino - Sensor de temperatura y humedad - LCD

Aprenderemos a:

Leer la temperatura y la humedad del sensor DHT11 y mostrar en el LCD I2C
Leer la temperatura y la humedad del sensor DHT22 y mostrar en el LCD I2C

Hardware Requerido

1	×	Arduino Uno R3
1	×	Cable USB 2.0 tipo A/B (para PC USB-A)
1	×	Cable USB 2.0 tipo C/B (para PC USB-C)
1	×	LCD I2C 16x2
1	×	(Alternativo) LCD I2C 20x4
1	×	DHT11 Módulo Sensor de Temperatura y Humedad
1	×	(Alternativo) DHT11 Sensor
1	×	Cables Puente

You can use DHT22 sensor instead of DHT11 sensor.

1	×	(Recomendado) Shield de Bloque de Terminales de Tornillo para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Carcasa para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipado y Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgación: Algunos de los enlaces proporcionados en esta sección son enlaces de afiliado de Amazon. Podemos recibir una comisión por las compras realizadas a través de estos enlaces sin costo adicional para usted. Apreciamos su apoyo.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.

Acerca de DHT11, DHT22 y LCD

Si no conoces el sensor de temperatura DHT11, DHT22 y la pantalla LCD (disposición de pines, cómo funciona, cómo programarla ...), aprende sobre ellos en los siguientes tutoriales:

Diagrama de Cableado

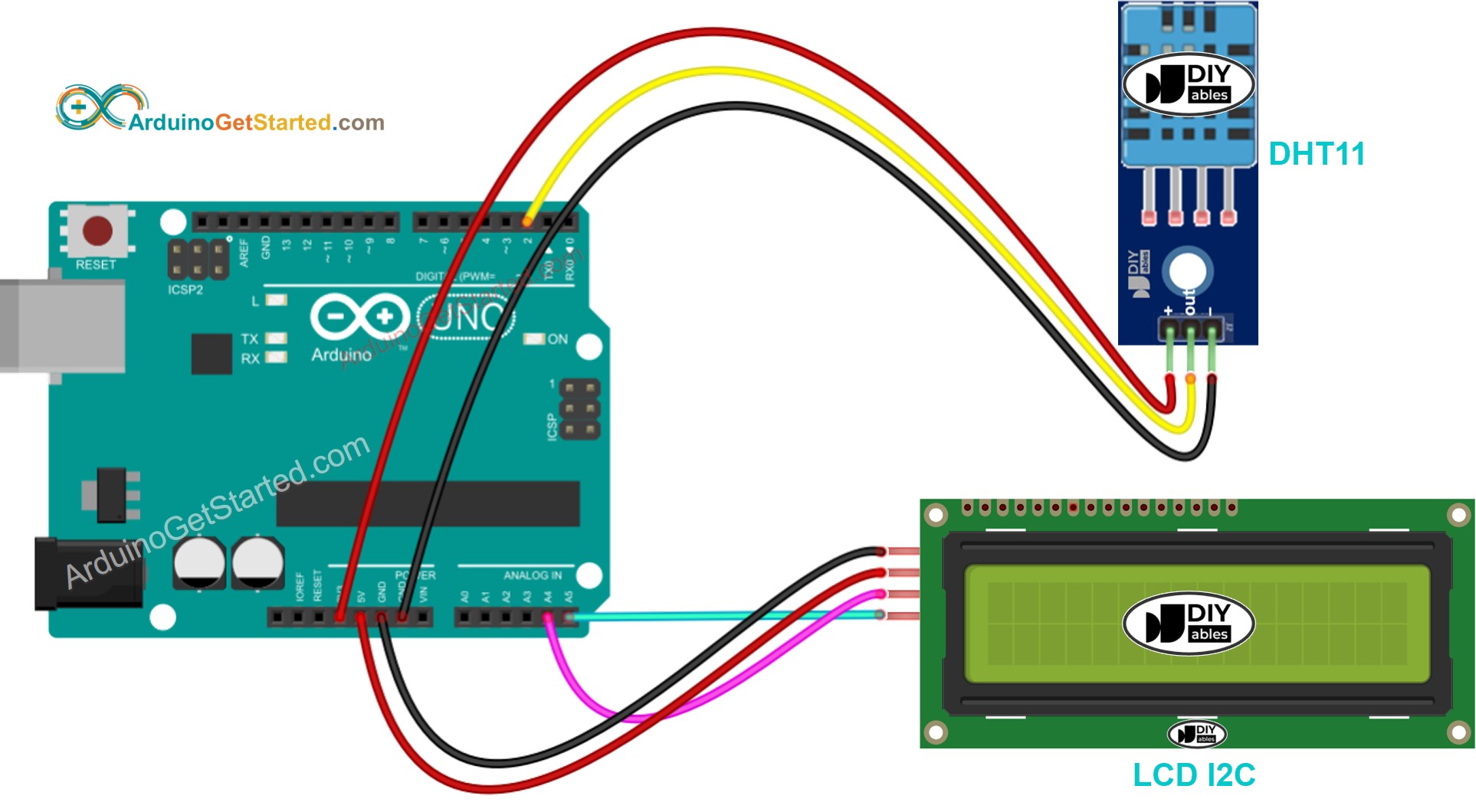

Arduino - Cableado del LCD del módulo DHT11

This image is created using Fritzing. Click to enlarge image

Arduino - Cableado LCD del módulo DHT22

Diagrama de cableado LCD para temperatura y humedad con DHT22 en Arduino

This image is created using Fritzing. Click to enlarge image

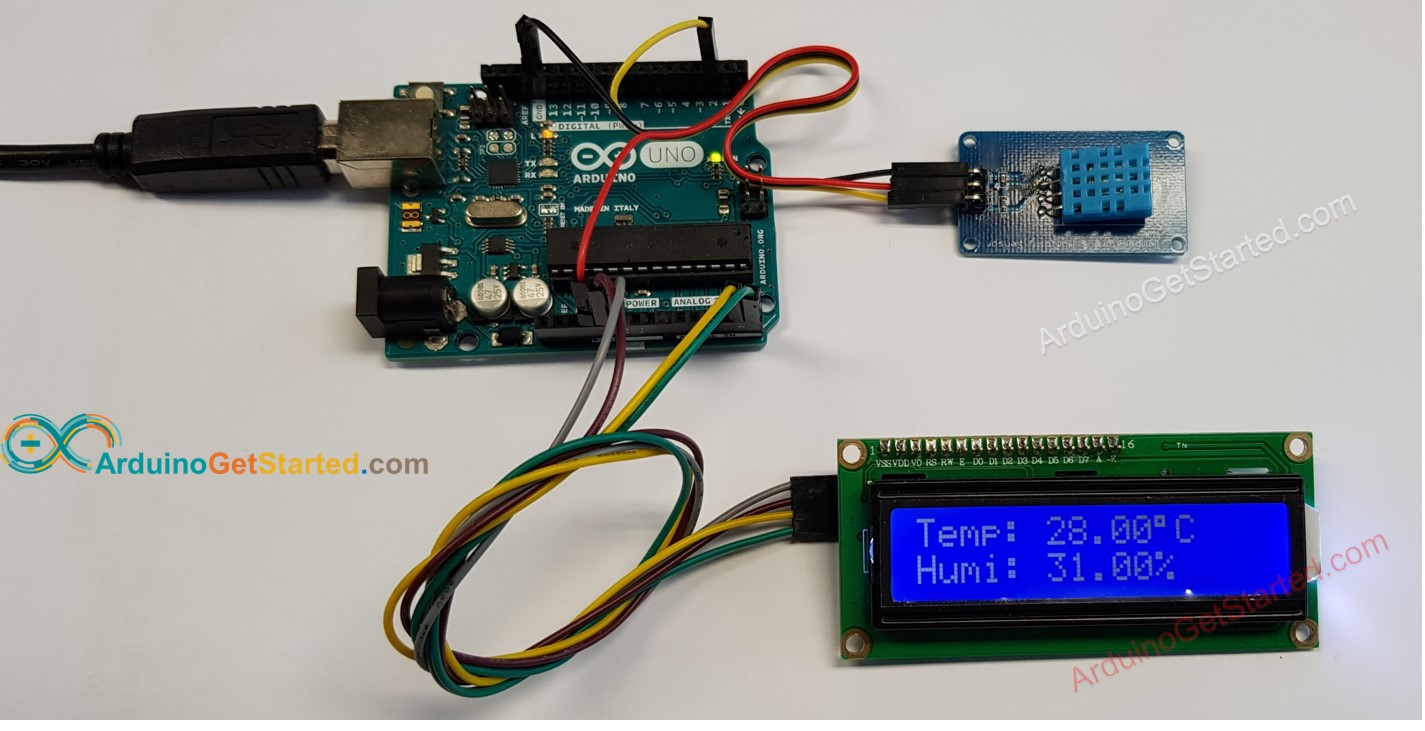

Cableado real para DHT11

This image is created using Fritzing. Click to enlarge image

Código de Arduino - Sensor DHT11 - LCD I2C

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-temperature-humidity-sensor-lcd */ #include <DIYables_LCD_I2C.h> #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT11 DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht(DHTPIN, DHTTYPE); void setup() { dht.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht.readHumidity(); // read humidity float tempC = dht.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

La dirección I2C del LCD puede variar según los fabricantes. En el código, usamos 0x27, que está especificado por el fabricante DIYables.

Pasos R\u00e1pidos

Conecta Arduino al PC mediante un cable USB
Abre Arduino IDE, selecciona la placa y el puerto correctos
Ve al icono Bibliotecas en la barra izquierda del IDE de Arduino.
Busca “DHT”, luego encuentra la biblioteca de sensores DHT de Adafruit
Haz clic en el botón Instalar para instalar la biblioteca.

Se le pedirá instalar algunas dependencias de otras bibliotecas.
Haga clic en el botón Instalar todo para todas las dependencias de la biblioteca.

Biblioteca unificada de sensores de Adafruit para Arduino

Busca “DIYables LCD I2C”, luego encuentra la biblioteca DIYables_LCD_I2C de DIYables
Haz clic en el botón Instalar para instalar la biblioteca DIYables_LCD_I2C.

Copie el código anterior y ábralo con Arduino IDE
Haga clic en el botón Subir en Arduino IDE para cargar el código a Arduino
Haga que el entorno alrededor del sensor esté más caliente o más frío
Vea el resultado en la pantalla LCD

This image is created using Fritzing. Click to enlarge image

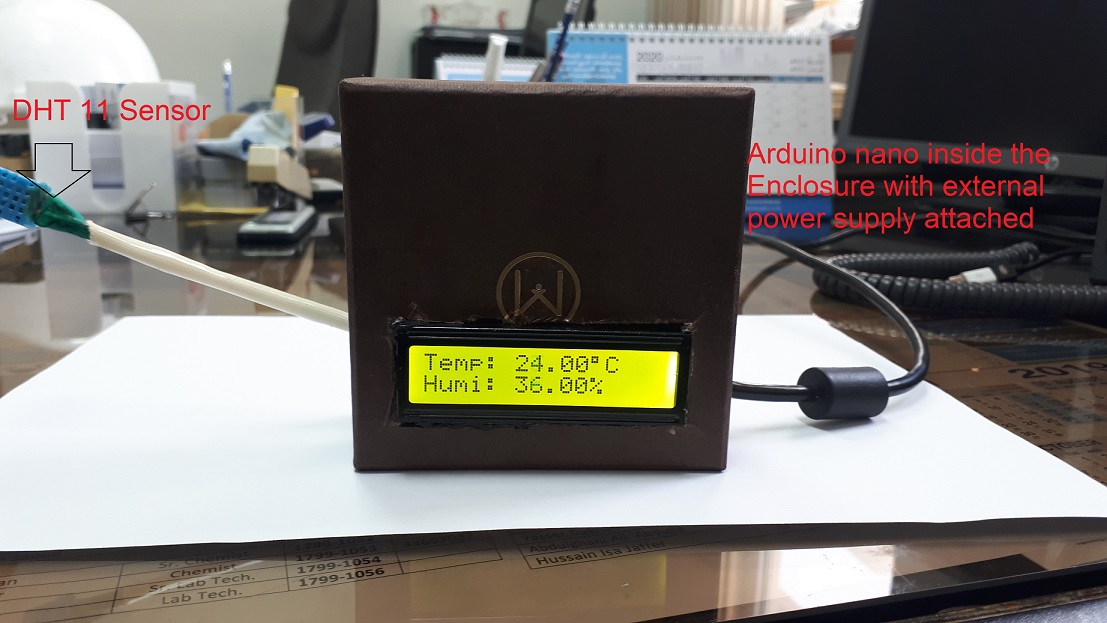

El código anterior también funciona para Arduino Nano. Un abuelo, que aprende a través de este tutorial para guiar a su nieto, ha probado este código con Arduino Nano y nos ha enviado el resultado como se muestra a continuación:

Arduino muestra la temperatura y la humedad en la pantalla LCD.

Si la pantalla LCD no muestra nada, consulte Solución de problemas en LCD I2C

Código de Arduino - Sensor DHT22 - LCD I2C

/* * Este código de Arduino fue desarrollado por es.newbiely.com * Este código de Arduino se proporciona al público sin ninguna restricción. * Para tutoriales completos y diagramas de cableado, visite: * https://es.newbiely.com/tutorials/arduino/arduino-temperature-humidity-sensor-lcd */ #include <DIYables_LCD_I2C.h> #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT22 DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht(DHTPIN, DHTTYPE); void setup() { dht.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht.readHumidity(); // read humidity float tempC = dht.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

El código para DHT11 y DHT22 es idéntico excepto por una línea de código. La biblioteca para DHT11 y DHT22 es la misma.

Video Tutorial

Estamos considerando crear tutoriales en video. Si considera que los tutoriales en video son importantes, suscríbase a nuestro canal de YouTube para motivarnos a crear los videos.
